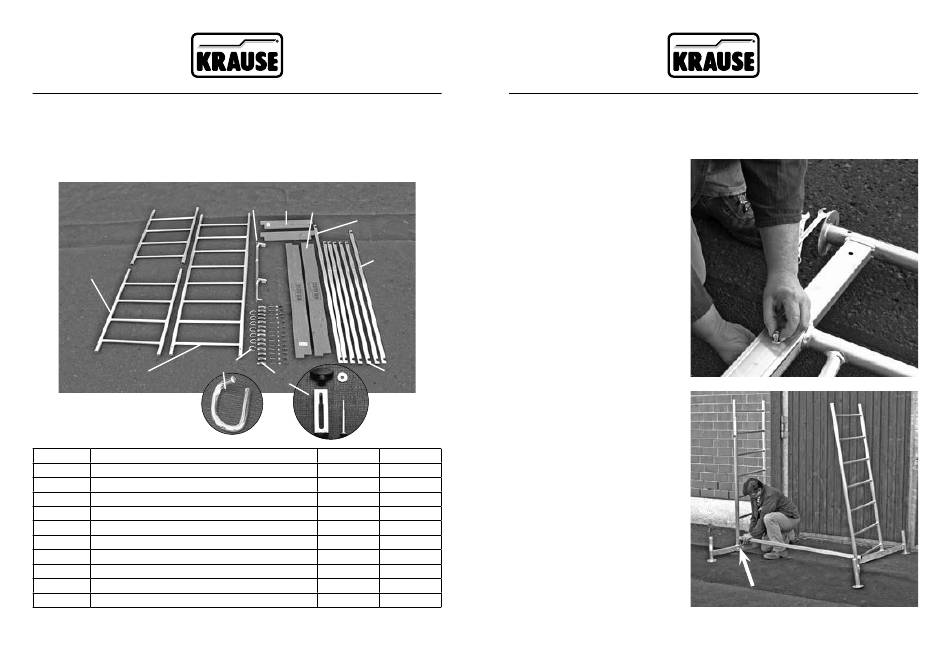

4.3 Osnovni oder s prvim poviškom
Za oder s prvim poviškom so potrebni deli iz zgoraj opisanega osnovnega odra (iz-
delek številka 710116 / 600004) in dodatno deli za povišek (izdelek številka 710130
/ 600011). Paket za 1. povišek (izdelek številka 710130 / 600011) je sestavljen iz
naslednjih delov:
2
1
x7
Pos. Oznaka
1 Vertikalni okvir 2,00 x 0,65 m
2 Vertikalni okvir 1,00 x 0,65 m
3 Stabilizacijski set
4 Prečna plošča
5 Vzdolžna plošča
6 Diagonala, ca. 1,89 m
7 Diagonalna prečka ca. 1,77 m
8 Prečka, ca. 1,59 m
9 Varnostni set M5 x 65 mm
10 Zatič, Ø 8 mm
Osnovni oder s prvim poviškom
549
3
4
5
6
7
10
8
9
x16
Št. Izdelka Količina
715012
715029
714305
713506
713001
712707
712813
712806
718860
714411
Montažni koraki za postavitev osnovnega odra s
prvim poviškom
1. korak
T raverze vstavite v osnovni okvir
in jih zavarujte s po 2 setoma
vijakov (718891). Največji izvlek
traverze znaša ca. 350 mm.
2. korak
Osnovna okvirja povežite z 2
prečkama.
1
2
1
2
2
1
1
5
16
7
M 5 x 65 mm
Osnovni oder s prvim poviškom
550
