05.2006
9.4.2

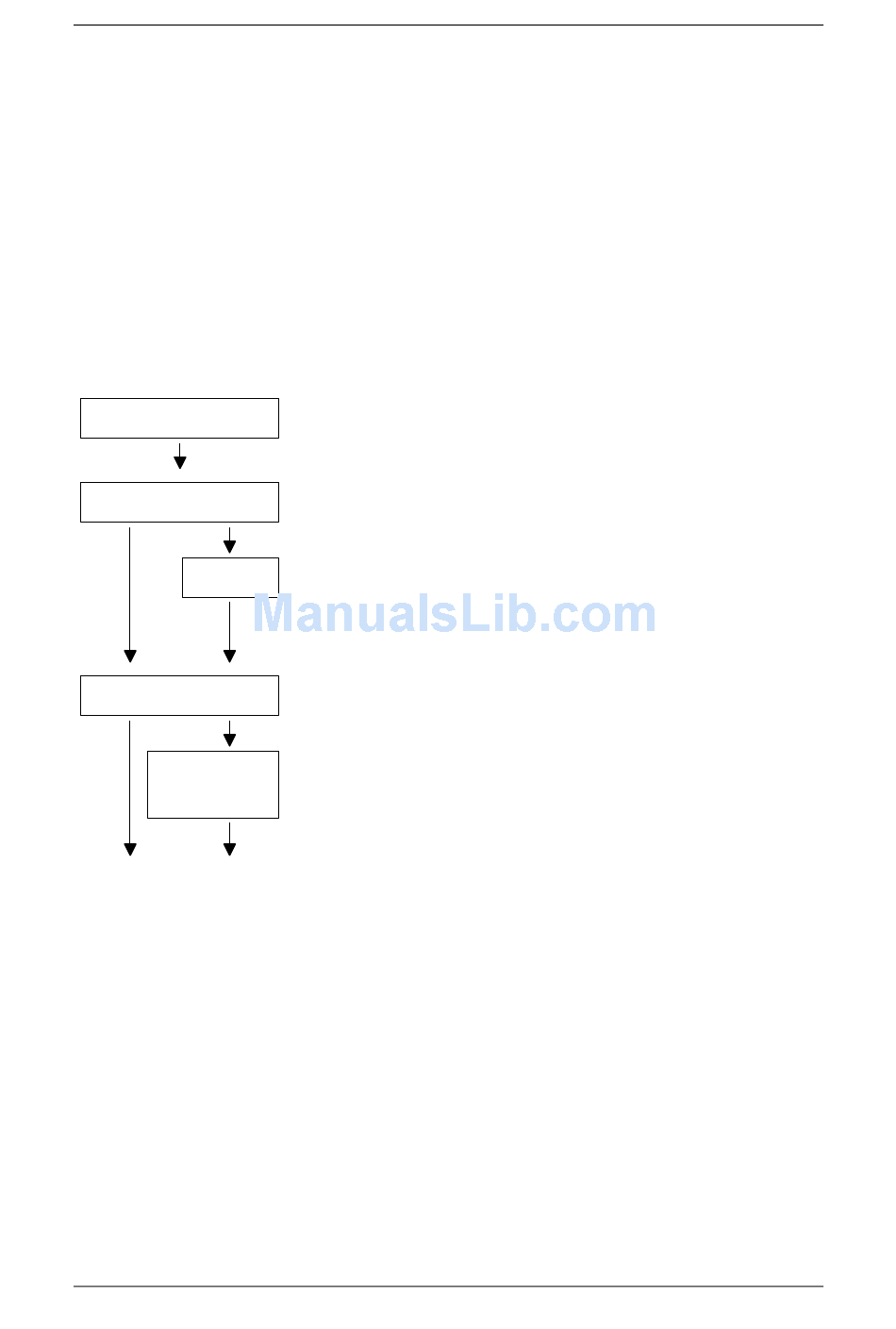

Configurazione schede

P060 = 4
SCB inserita ?
no
P696 = ?
CBx inserita ?
no
si
P711.1...2 = ?
fino a
P721.1...10 = ?
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES
Nella configurazione schede viene comunicato all'elettronica di
regolazione, come siano da configurare le schede opzionali montate.
Questo passo è poi sempre necessario, se vengono usate le schede
opzionali CBx o SLB.
Per la configurazione schede l'apparecchio deve essere portato nello
stato „Configurazione schede". Questo succede nella scelta di menu
„Configurazione schede". In questo menu vengono impostati parametri,
che per l'adattamento delle schede opzionali diventano indispensabili
all'impiego concreto. (p.e. indirizzi di bus, Baudraten ecc.). Dopo
l'abbandono del menu vengono trasmessi i parametri impostati ed
inizializzate le schede opzionali.
Scelta menu "configurazione schede"
Scheda comunicazione seriale
si
Protocollo SCB
0: SCI
1: USS-4-fili
2: USS-2-fili
3: Peer-to-Peer
Scheda comunicazione (p.e. Profibus-DP)
Introduzione parametri CB da 1 a 11 necessari per le
schede di comunicazione CBx inserite
I parametri CB necessari ed il loro significato risultano dagli
schemi funzionali delle singole schede di comunicazione.
Istruzioni di servizio
Passi di parametrizzazione
9-47
