05.2006
2

Descrizione

Campio d'impiego
schede
opzionali
U1/L1
V1/L2
W1/L3
PE
raddrizzatore
C / L+
D / L -
PE1
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES
Il convertitore di frequenza è un apparecchio dell'elettronica di potenza
perl'alimentazione di azionamenti in corrente alternata nel campo di
potenza da 2,2 kW a 37 kW.
L'apparecchio può funzionare su una rete trifase con una frequenza di
50/60 Hz ed una tensione nel campo dei valori dati nella targa di tipo
(200...230 / 380...480 / 500...600 V).
La corrente trifase dalla rete viene raddrizzata, livellata ed il circuito
intermedio con condensatori è alimentato.
Con l'invertitore, dalla corrente continua e con il procedimento della
modulazione ampiezza impulsi (PWM), viene formata una frequenza
d'uscita variabile tra 0 Hz e massimo 600 Hz.
L'alimentazione della tensione interna DC24 V si ha con un dispositivo
di rete montato dal circuito intermedio.
Il comando dell'apparecchio viene assunto dall'elettronica di
regolazione, le funzioni vengono predisposte dal software apparecchio.
Il servizio può aversi tramite il pannello servizi dell'apparecchio PMU, il
pannello confort OP1S, la morsettiera o tramite le interfacce seriali del
sistema. A questo scopo l'apparecchio possiede una serie di interfacce
e sei posti di montaggio per l'inserzione di cartelle opzionali.
Come generatore di motore possono essere inseriti generatori impulsi e
tachimetriche analogiche.
morsettiera
elettronica regolazione
==
precarica

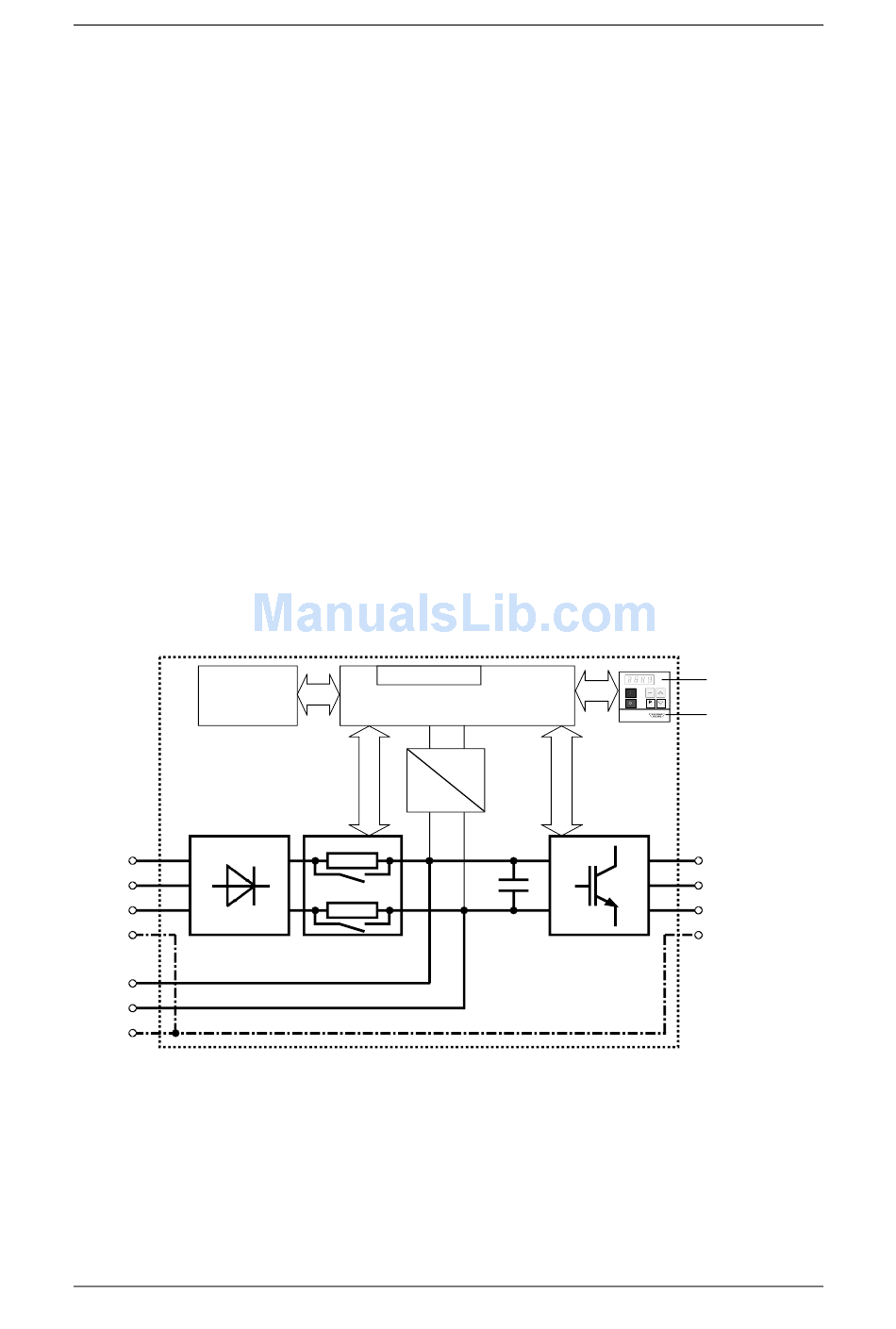

Fig. 2-1 Schema di principio del convertitore di frequenza
Istruzioni di servizio
alimen-
24 V
tazi-
==
one
interna
circuito invertitore
intermedio
Descrizione
PMU
interfaccia
seriale
U2/T1
allacc.
V2/T2
motore
W2/T3
PE2
2-1
