Allacciamento
X101 – morsettiera
comando
ALLARME
7-16

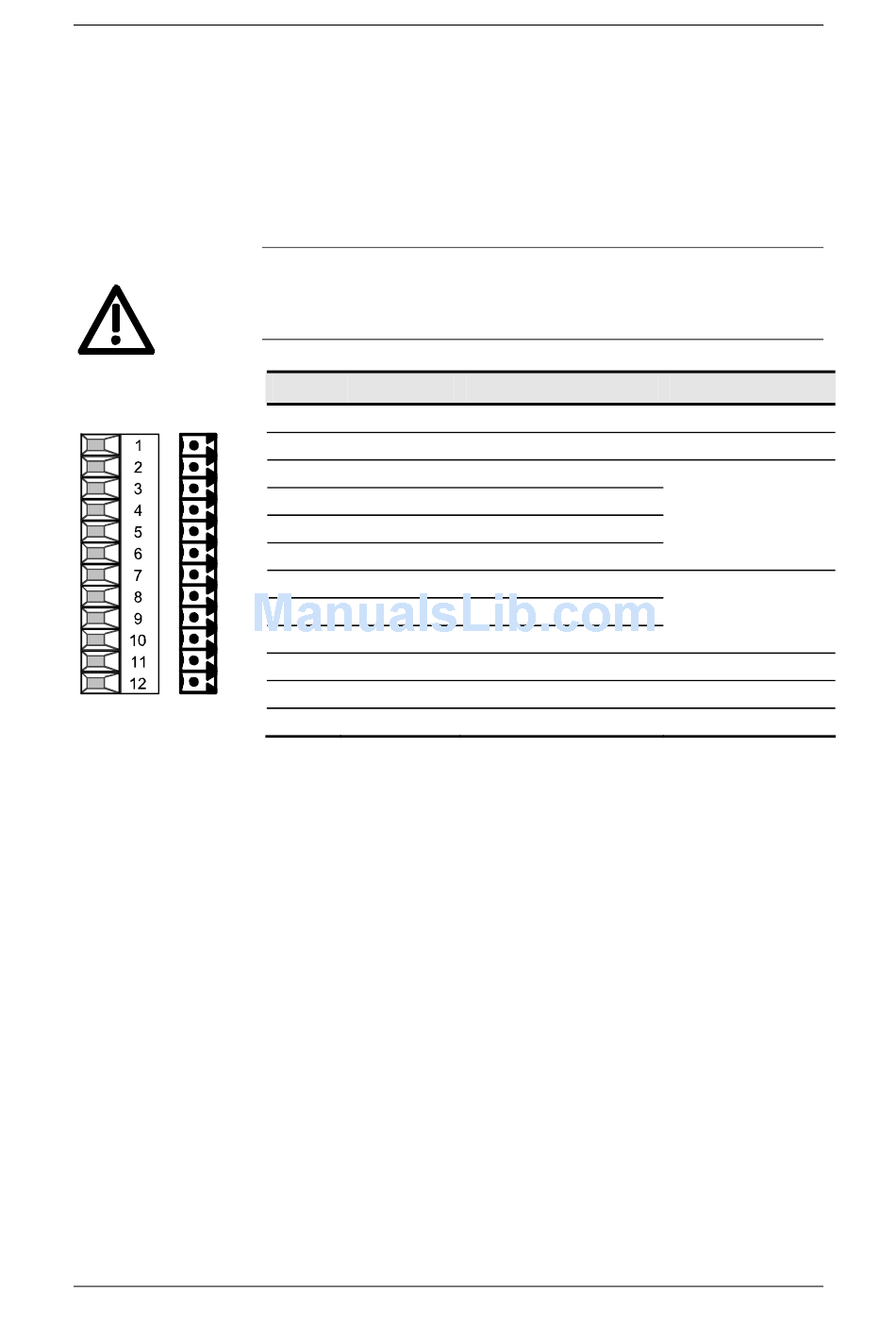

Sulla morsettiera di comando si trovano i seguenti allacciamenti:
♦ 4 ingressi ed uscite parametrizzabili a scelta
♦ 3 ingressi digitali
♦ 24 V alimentazione ausiliaria (max. 150 mA) per ingressi ed uscite
♦ 1 interfaccia seriale SST2 (USS / RS485)
Se gli ingressi digitali vengono alimentati con una fonte esterna 24 V,
questa deve essere riferita alla massa X101.2. In questo caso il
morsetto X101.1 (P24 AUX) non può essere collegato con
l'alimentazione 24 V.
Mors.
Indicazione
1
P24 AUX
2
M24 AUX
3
DIO1
4
DIO2
5
DIO3
6
DIO4
7
DI5
8
DI6
9
DI7
10
RS485 P
11
RS485 N
12
M RS485
Sezione allacciabile: 0,14 mm
Morsetto 1 si trova montato sopra.
Tabella 7-6
Morsettiera di comando X101
Significato
alimentazione ausiliaria
potenziale referenza
ingresso/uscita digitale 1
ingresso/uscita digitale 2
ingresso/uscita digitale 3
ingresso digitale 4
ingresso digitale 5
ingresso digitale 6
ingresso digitale 7
allacciam. bus USS - SST2
allacciam. bus USS - SST2
potenziale refer. RS485
2
2
a 1,5 mm
(AWG 16)
6SE7087-2JD60
Istruzioni di servizio
SIMOVERT MASTERDRIVES
05.2006
Campo
DC 24 V / 150 mA
0 V
24 V, 10 mA / 20 mA;
L ≤ 3 V, H ≥ 13 V
24 V, 10 mA;
L ≤ 3 V, H ≥ 13 V
RS485
RS485
