Allacciamento
NOTA
7-14
X108
S1
S2
S3/3,4
S3/1,2
X101
X102
X103
S4/4,5,6
S4/1,2,3

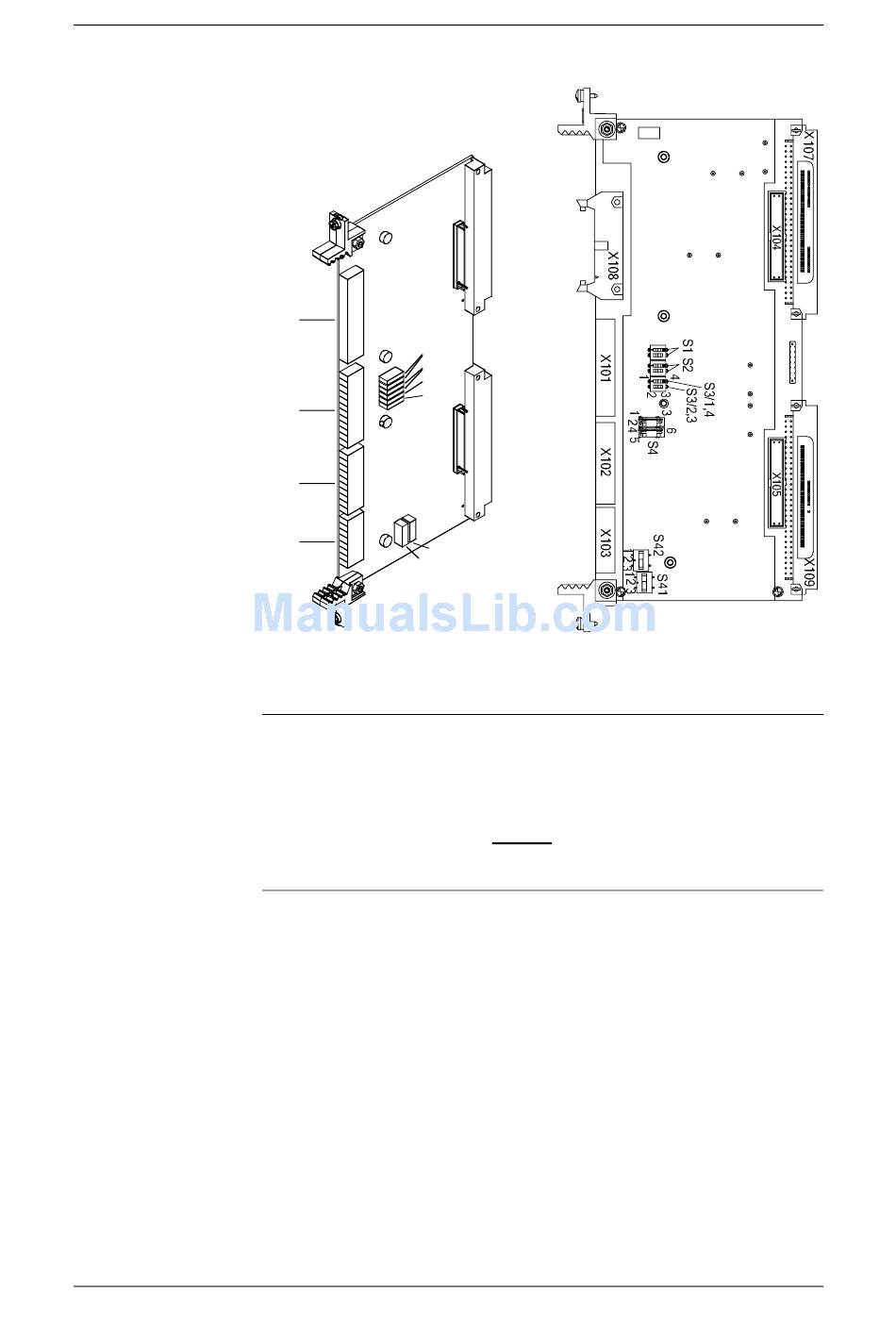

Fig. 7-5 Vista della CUVC
Nella CUVC da 11/2005 sono cambiati i selettori:
♦ S1, S2, S3: esecuzione quali selettori a cursore
per l'occupazione dei contatti vedi paragrafo "Impostazioni dei
selettori nell'esecuzione a cursore"
♦ Sono inseriti i selettori S4 oppure S41 ed S42. Occupazione
contatti diversa a seconda dell'esecuzione del selettore (vedi
paragrafo "Impostazioni dei selettori").
