Allacciamento
NOTA
7-2
I convertitori sono adatti all'allacciamento a reti con centro stella messo
a terra (reti TN e reti TT).
Per l'allacciamento a reti con centro stella non a terra (reti IT) oppure
reti con conduttore esterno a terra, sono necessari convertitori con
l'opzione L20.
I convertitori sono dimensionati per categoria di sovratensione III
secondo IEC 60664-1.
contattore ausiliario,
alimentazione esterna
DC24 V-X9
allacciamento circuito
intermedio X3
allacciamento rete X1
posto montg 3
posto montg 2
cartella opzionale
in Slot A
allacciam. PMU X108
posto montg 1 (CUVC)
X101
X102
X103
cartella opzionale
in Slot C
allacciam.motore X2
posa schermi
per cavi comando
e cavi tachimetrica
adattatore allacc. cavi
per EMC (opzione)

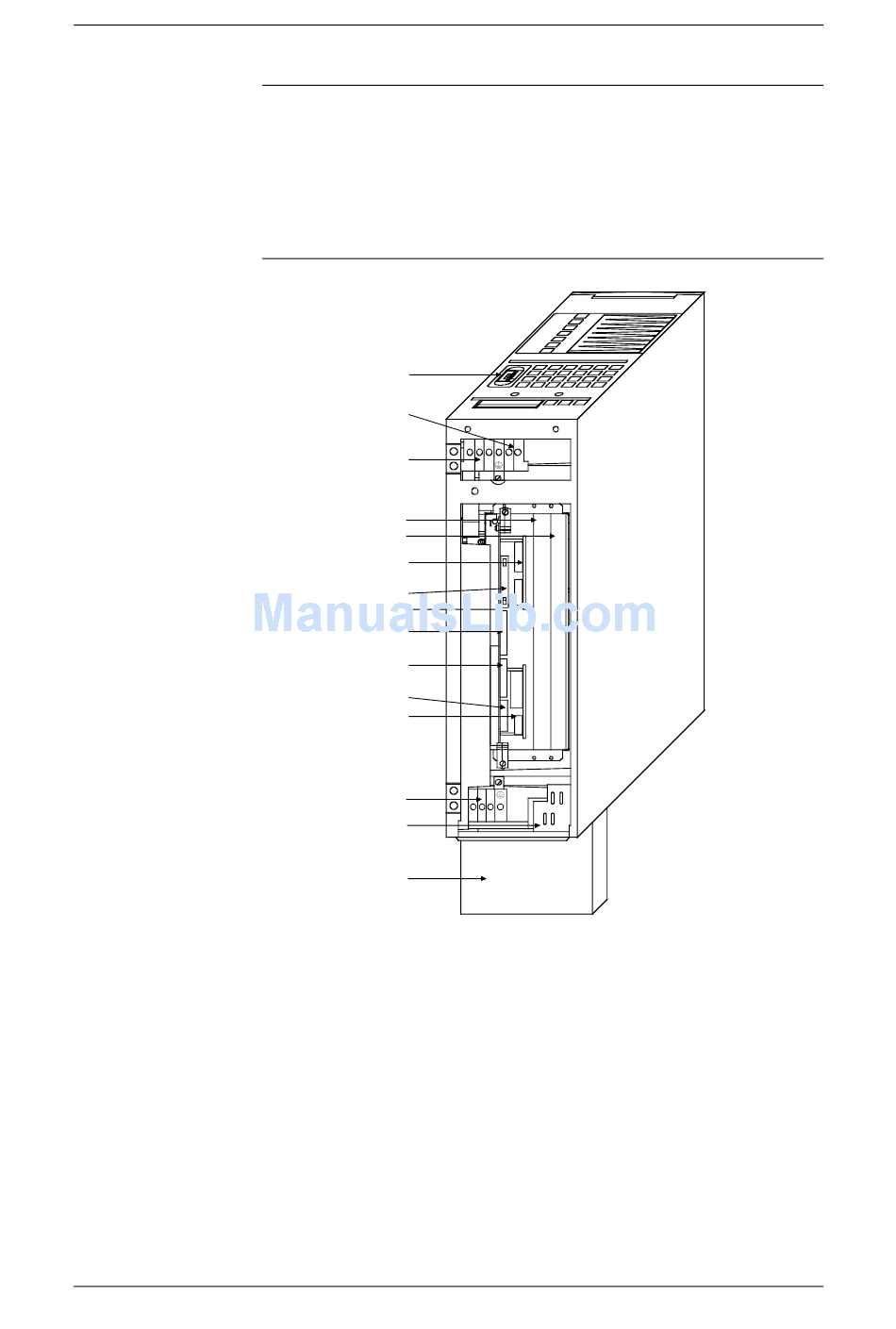

Fig. 7-1 Panoramica allacciamento grandezze A, B e C
U 1 V1 W1 PE1 C D
L 1 L 2 L 3 L + L -
T1 T2 T3
U2 V2 W2 PE2
6SE7087-2JD60
