Grandezza D
Sostituzione del
fusibile ventilatore
(grandezza D)
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES
Il ventilatore è avvitato su una console e si trova nella parte inferiore
dell'apparecchio.
Sostituire il ventilatore come segue:
♦ Staccare il connettore del ventilatore X20.
♦ Svitare le due viti Torx M5x16 nella parte bassa dell'apparecchio.
♦ Estrarre la console verso il basso dall'apparecchio.
♦ Svitare le viti ventilatore M4.
♦ Montare il ventilatore in successione inversa.
ventilatore
rondella non perdibile
rondella
anello a molla
M5x16
Torx T25

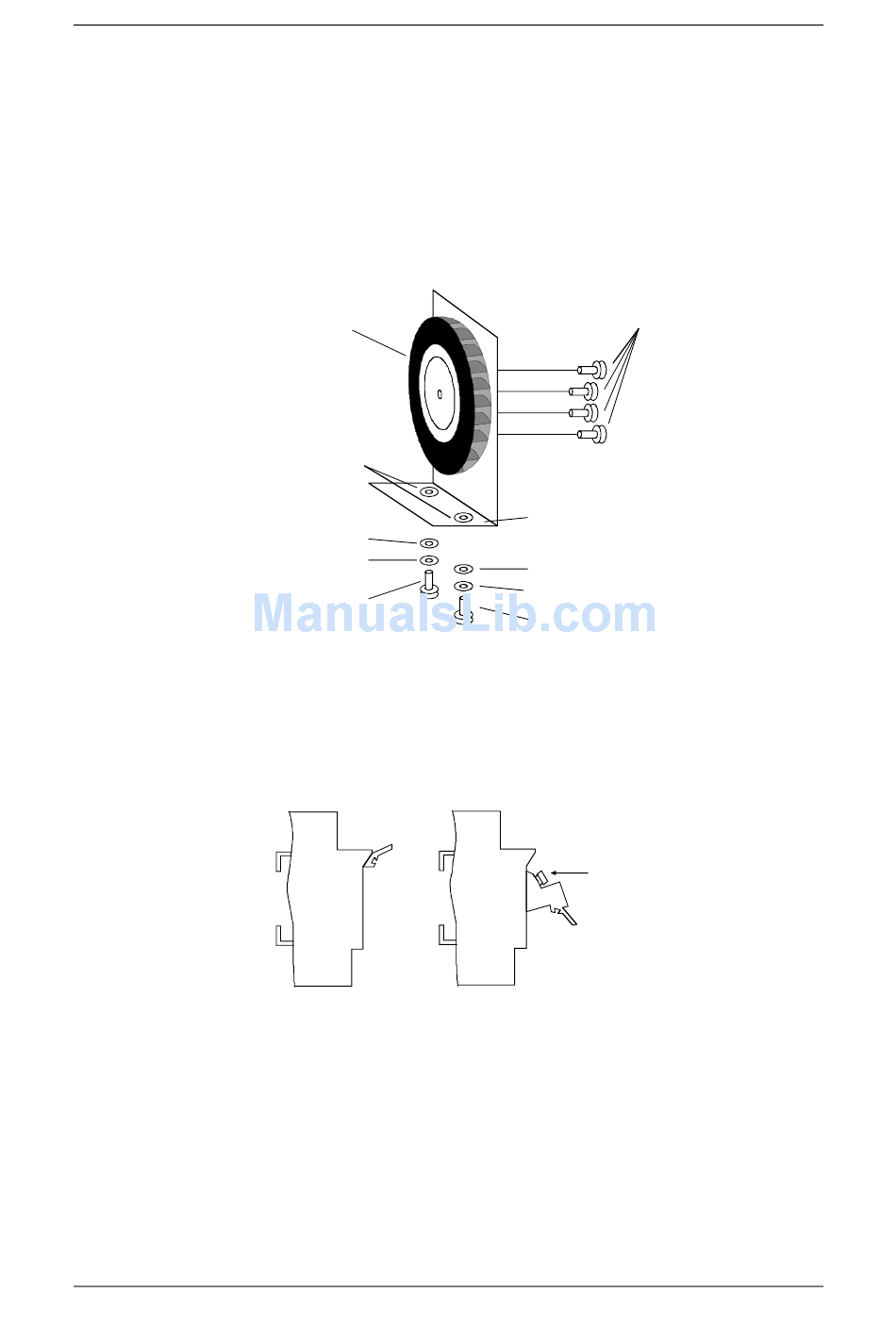

Fig. 11-2 Ventilatore con console per grandezza D
I fusibili si trovano nella parte superiore dell'apparecchio in un
portafusibile.
Per la sostituzione dei fusibili si deve aprire il portafusibile.
portafusibile
chiuso
Fig. 11-3 Portafusibili per grandezza D
Istruzioni di servizio
vite M4 (Torx T20)
console
ranella
anello a molla
M5x16
Torx T25
inserimento
fusibile
portafusibile
aperto
