Morsettiera X9 (Solo Per Apparecchi Con Tensione Ingresso Nominale 3 Ac 200 - 230 V) - Siemens Vector Control Operating Instructions Manual

Allacciamento

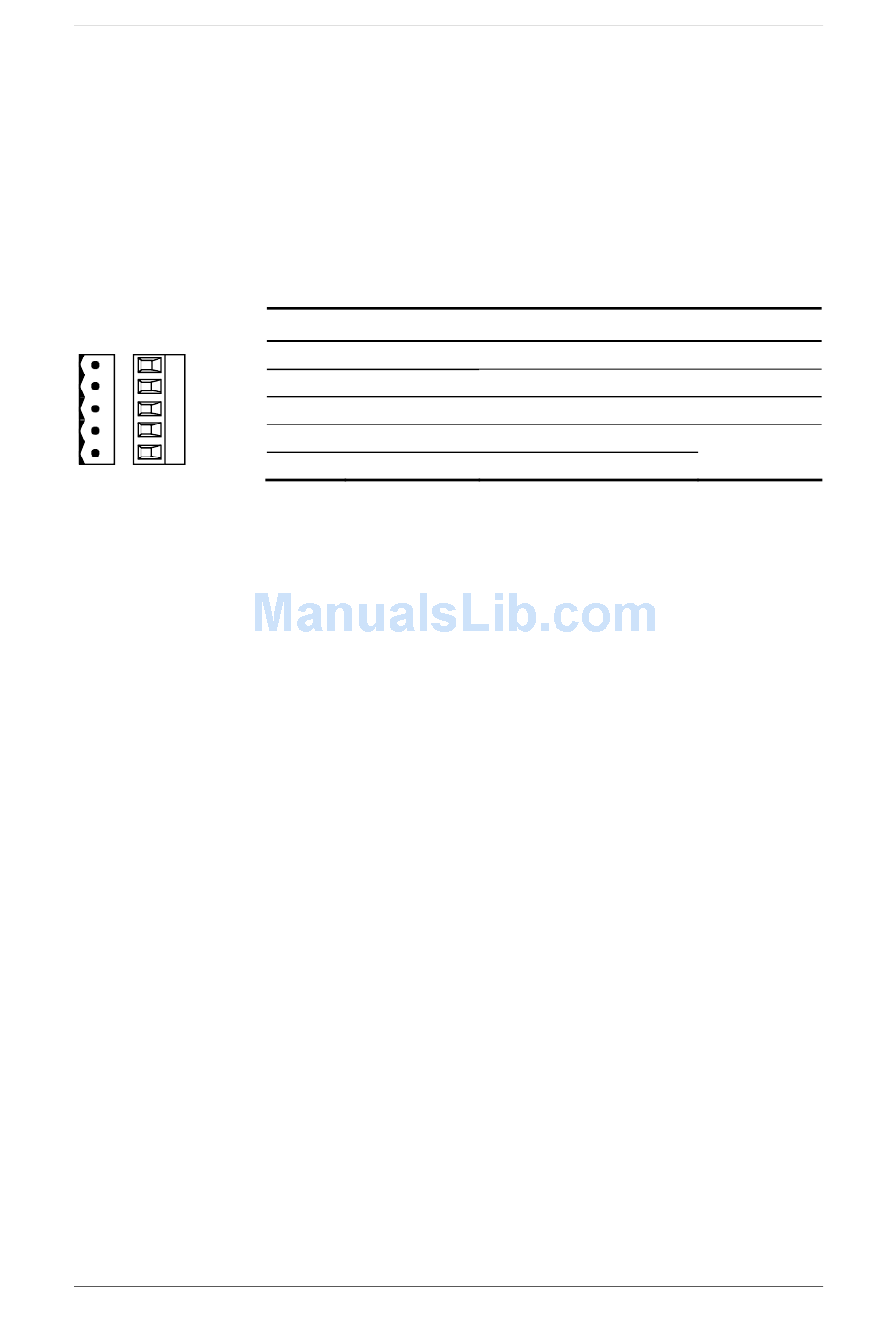

7.1.2 Morsettiera X9 (solo per apparecchi con tensione ingresso
nominale 3 AC 200 - 230 V)
X9 - alimentazione
esterna DC24 V,
comando contattore
principale
1
2
3
4
5
7-8
La morsettiera a 5 poli serve all'allacciamento di un'alimentazione di
tensione a 24 V ed all'allacciamento di un contattore principale e di
bypass.
L'alimentazione di tensione diventa necessaria, se l'invertitore viene
allacciato mediante un contattore principale o di bypass.
Gli allacciamenti per il comando contattore sono eseguiti con
separazione galvanica.
Morsetto Denominazione
1 +24 V (in)
2 0 V
3 non assegnato
4 comando HS
5 comando HS
Sezione allacciabile: 2,5 mm
Tabella 7-4 Allacciamento alimentazione ausiliaria esterna DC24 V e comando
contattore principale (solo con apparecchi per alimentazione a 3 AC da
200 V a 230 V)
Descrizione
alimentazione tensione 24 V
potenziale referenza
non usato
comando contattore princip.
comando contattore princip.
2
(AWG 12)
6SE7087-2JD60
Istruzioni di servizio SIMOVERT MASTERDRIVES
05.2006
Campo
DC24 V ≤ 2,5 A
0 V
1 kVA
AC 230 V
