Montaggio
5.2

Montaggio di schede opzionali

ALLARME
Slots
NOTA
5-4
Le schede devono essere sostituite solo da personale qualificato.
Le schede non devono essere inserite od estratte sotto tensione.
Nel box dell'elettronica dell'apparecchio sono a disposizione fino a sei
Slots per il montaggio di schede opzionali. Gli Slots sono
contrassegnati con le lettere dell'alfabeto da A a G. Lo Slot B non è
presente nel box dell'elettronica, esso viene usato negli apparecchi
della grandezza costruttiva Kompakt PLUS.
Se si vogliono usare gli Slots da D a G, allo scopo si necessita in
aggiunta:
♦ dell'espansione bus LBA (Local Bus Adapter), che serve ad
accogliere la scheda CU e fino a due portaschede, e
♦ di un portaschede (ADB - Adaption Board) su cui possano essere
fissate fino a due schede opzionali.
Gli Slots si trovano alle seguenti posizioni:
♦ Slot A
scheda CU
♦ Slot C
scheda CU
♦ Slot D
portaschede posto montaggio 2
♦ Slot E
portaschede posto montaggio 2
♦ Slot F
portaschede posto montaggio 3
♦ Slot G
portaschede posto montaggio 3
posto montg 1
posto montg 3
posto montg 2

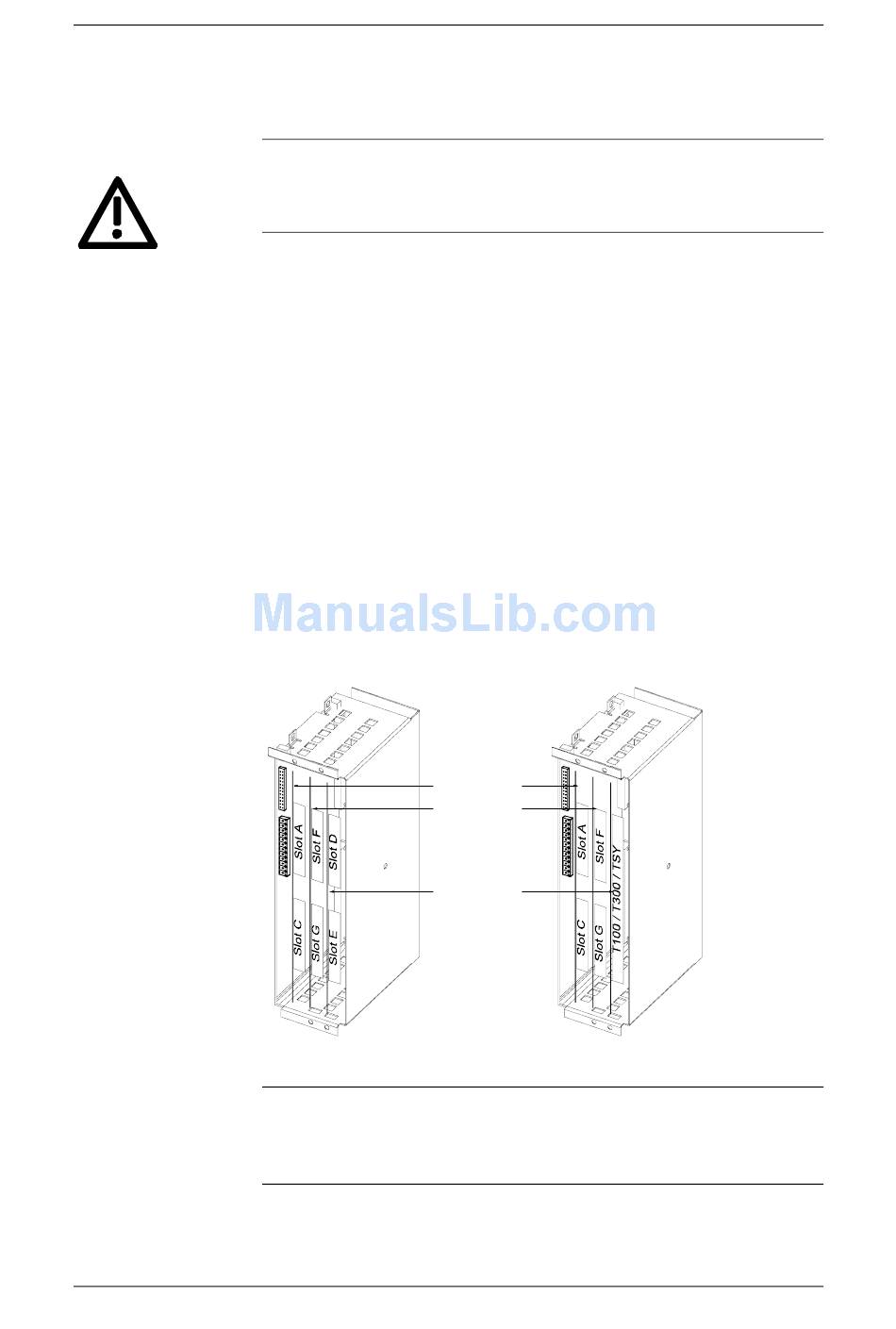

Fig. 5-4 Posizione degli Slots per apparecchi Kompakt e a giorno
Il posto di montaggio 2 è usabile per l'inserzione di schede
tecnologiche (T100, T300, TSY).
I posti di montaggio 2 e 3 sono anche usabili per l'inserzione delle
schede di comunicazione SCB1 e SCB2.
posizione sopra
posizione sotto
posizione sopra
posizione sotto
posizione sopra
posizione sotto
6SE7087-2JD60
Istruzioni di servizio SIMOVERT MASTERDRIVES
05.2006
Siemens AG
