Allacciamento

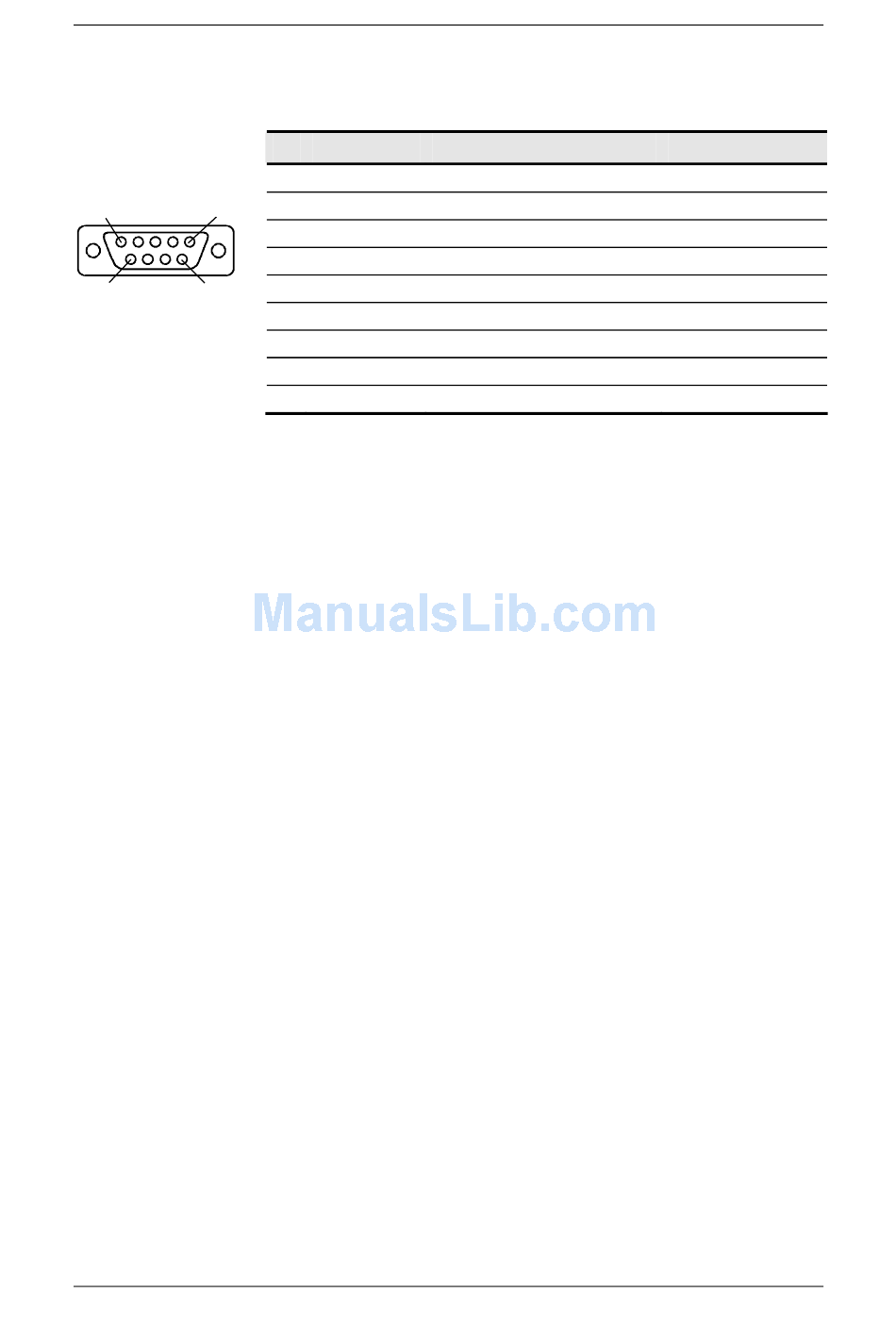

X300 – interfaccia
seriale
5 1
9 6
7-18
Attraverso la presa a 9 poli Sub-D può essere allacciato a scelta un
OP1S o un PC.
Pin Nome
1 n.c.
2 RS232 RxD
3 RS485 P
4 Boot
5 M5V
6 P5V
7 RS232 TxD
8 RS485 N
9 M_RS232/485
Tabella 7-9 interfaccia seriale X300
Significato
non usato
dati ricezione tramite RS232
dati tramite RS485
segnale com. Software-Update
potenziale referenza per P5V
5 V alimentazione ausiliaria
dati invio tramite RS232
dati tramite RS485
massa digitale (con bobina)
Istruzioni di servizio
05.2006
Campo
RS232
RS485
segn. Dig. Low attivo
0 V
+5 V, Imax = 200 mA
RS232
RS485
