4.4.3 Collegamento del monitor
Solo con articolo n� 2400 3000�
L'articolo n. 2400 4000 non contiene un monitor!
Se EASY view+ viene utilizzato insieme con il proprio monitor, è necessario osservare le relative
istruzioni di sicurezza e istruzioni per l'uso.
Questo monitor deve avere una risoluzione Full-HD di 1920 x 1080.
it
Se il monitor è dotato di una porta HDMI, il cavo DVI HDMI deve essere sostituito con il cavo HDMI HDMI Se il monitor è dotato di una porta HDMI, il cavo DVI HDMI deve essere sostituito con il cavo HDMI HDMI
fornito in dotazione� fornito in dotazione�
Per sostituire il cavo HDMI-DVI con il cavo HDMI-HDMI fornito in dotazione, vedi il cap� 8�3, e le illustra-
zioni alla fine di questo libretto di istruzioni.
In caso di utilizzo del monitor fornito da Renfert, procedere
come segue:

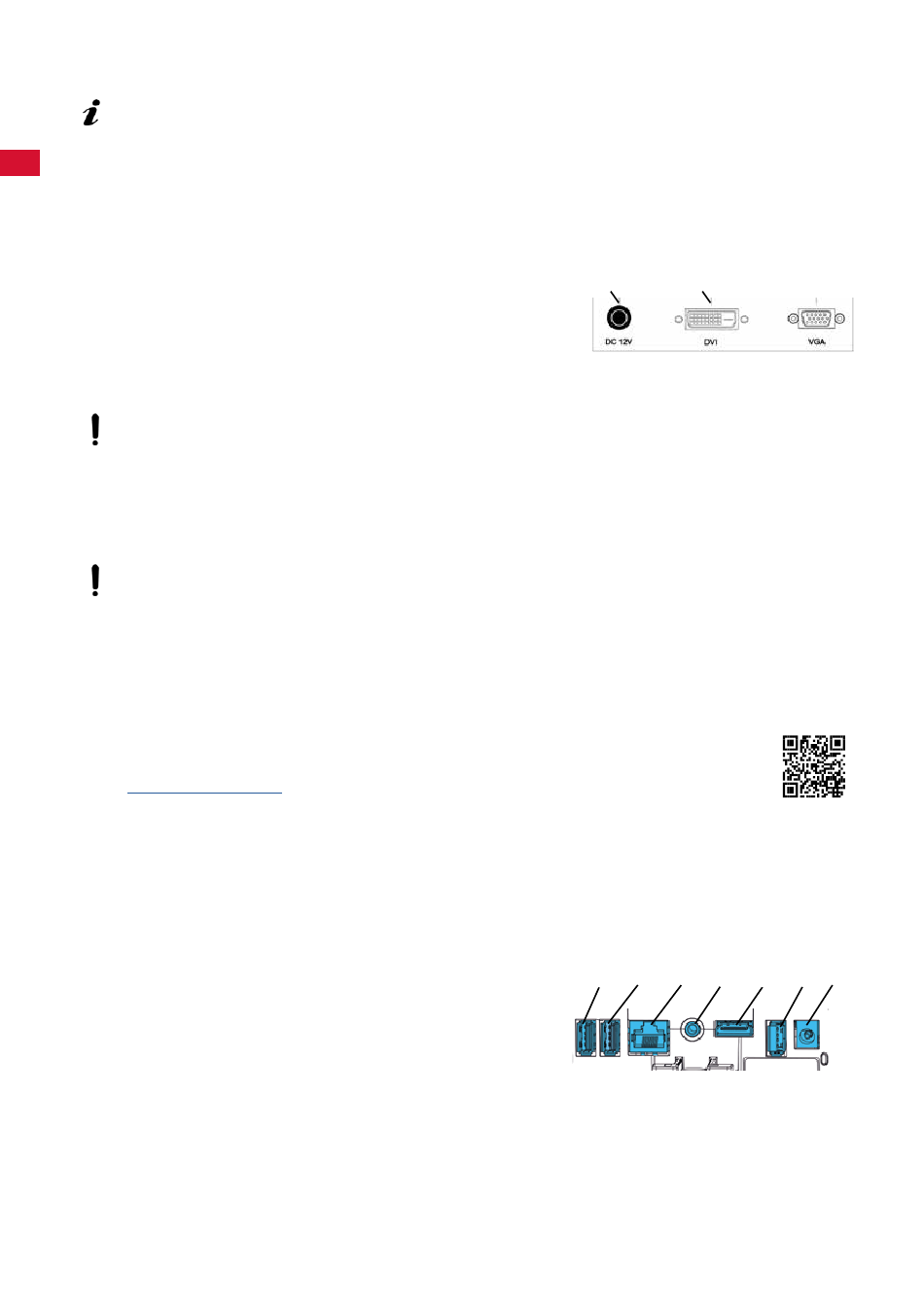

⇒ Cavo del monitor ==> ingresso DVI del monitor (41)�
⇒ Bloccare le spine mediante le viti integrate�
⇒ Alimentazione elettrica ==> DC 12 V (40)� L'alimentatore del
monitor (5, Fig� 1) possiede un cavo con un connettore coas-
siale�
Assicurarsi che il cavo e la presa di collegamento abbiano lo stesso codice colore!
⇒ Collegare il cavo di rete all'alimentatore e a una presa elettrica dell'edificio.
4.4.4 Stick Renfert CONNECT
Con lo stick Renfert CONNECT è possibile connettere EASY + 3D con l'APP Renfert e, ad es., scaricare
le immagini sul vostro cellulare�
Inserire lo stick Renfert CONNECT nell'interfaccia Renfert CONNECT (26, Fig� 2)�
Assicurarsi che lo stick Renfert CONNECT sia collegato alla porta corretta. Se collegato ad un'al-
tra porta non funziona e potrebbe danneggiarsi.
4.5 Calibrazione 3D
A causa delle vibrazioni durante il trasporto, l'impostazione di fabbrica della calibrazione 3D potrebbe
risultare alterata�
Ciò si traduce in un'immagine 3D sfocata�
In questo caso, controllare la calibrazione 3D e, se necessario, regolarla nuova-
mente�
La descrizione di questa operazione è disponibile su Internet all'indirizzo
www�renfert�com/p918�
Inserire il seguente codice prodotto: 2400 3000�
Passare all'area "Download" e selezionare "EASY view + 2400X000 | Calibrazione"�
5 Uso
5.1 Accensione
⇒ Accendere il monitor mediante il tasto On / Off (8, Fig. 1).
⇒ Accendere la testata mediante il tasto On / Off (7, Fig. 1).
♦ L'illuminazione si accende�
♦ Dopo circa 20 secondi il monitor visualizza l'immagine�
♦ Il numero di versione del software EASY view+ è visualiz-
zato sullo schermo in basso a destra�
Il cono di luce proiettato sul piano di appoggio delimita l'area il
cui centro viene rilevato dal sistema ottico�
5.1.1 Stand-by
Se sotto la testata non avvengono movimenti e se il mouse non viene spostato o azionato rispettivamente
per più di 10 minuti, l'illuminazione e l'uscita del monitor si disattivano.
In questo caso il tasto On / Off del monitor (8, Fig. 1) lampeggia. Spostando o azionando il mouse o com-
piendo un movimento nell'area di rilevamento del sistema ottico, lo stato di stand-by termina�
40
22
- 10 -
41
Fig. 14
24 25 23 21 26
Fig. 15-a
20
