7.2 EASY view 3D HDMI splitter
Pomocí EASY view 3D HDMI splitteru může být 3D nebo 2D videosignál zasílán na druhý 2D / 3D moni-
tor Renfert. Signál se v nezměněné formě duplikován. Tohoto může být např. využito při školeních.
K tomu je hlavová část napojena na vstupu HDMI splitteru a na dvou výstupem je vždy jeden monitor.
Při použití standardního PC monitoru je možné pouze 2D zobrazení.
Pro výstup na jiné 2D zobrazovací přístroje (např. TV přístroj, monitor, projektor, beamer) je vyžadován
EASY view konvertor 3D / 2D (viz 7.3).

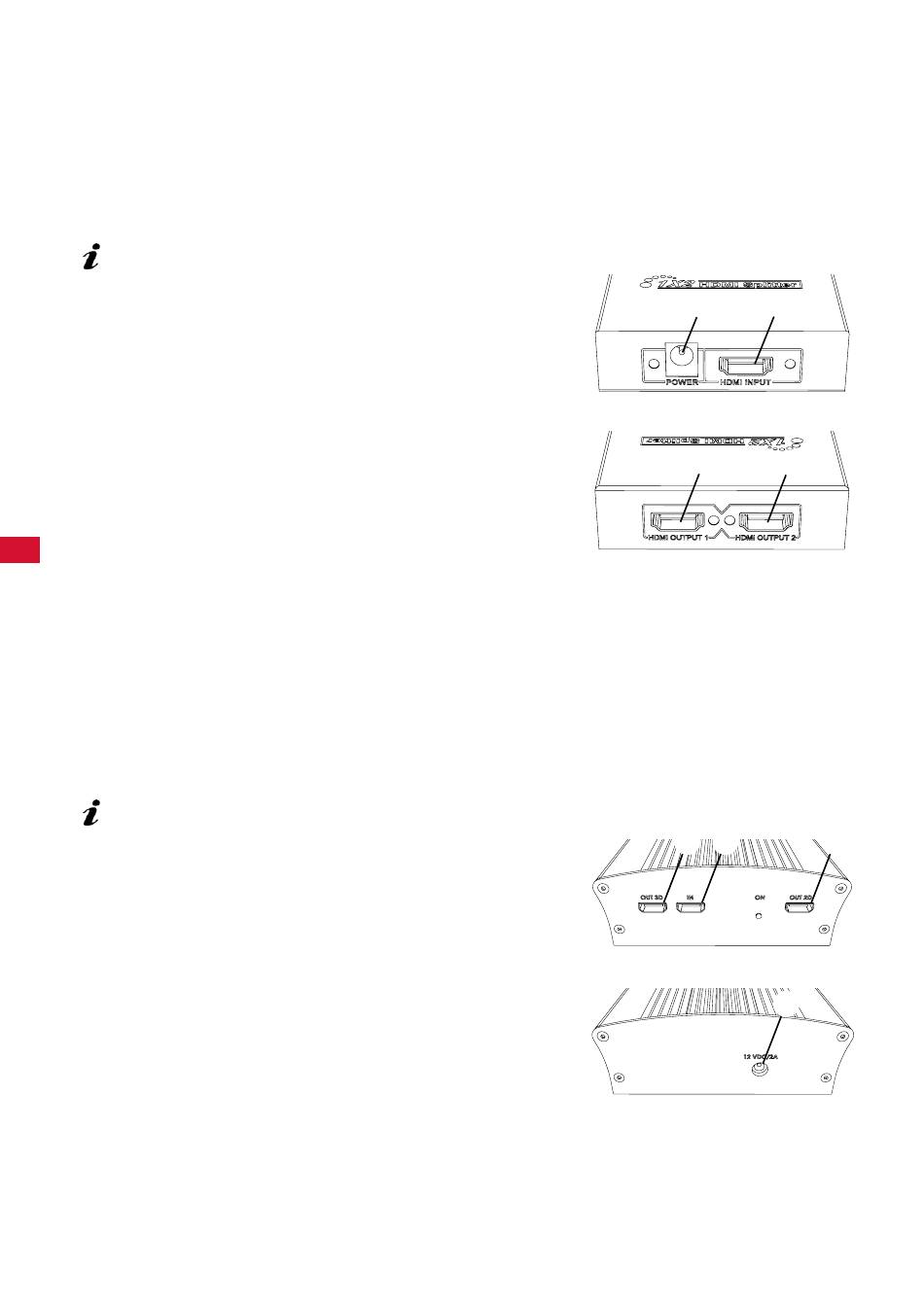

7.2.1 Připojení
HDMI-DVI kabel monitoru musí být vyměněn za přiložený HDMI-HDMI kabel.
K výměně HDMI-DVI kabelu za přiložený HDMI-HDMI kabel viz
kap. 8.3, a rovněž obrazový návod na konci tohoto návodu k
obsluze.
Po výměně kabelu:
⇒ HDMI-HDMI kabel zasuňte do hlavové části a do HDMI vstupu
splitteru (58).
⇒ HDMI-DVI kabel monitoru zasuňte na HDMI výstupu splitteru
(59, 60) a do monitorů.
⇒ Připojte síťový zdroj HDMI splitteru na vstup Power (57).
Dbejte na souhlasné barevné přiřazení přípojných kabelů a
přípojných zdířek!
cs
7.3 EASY view 3D konvertor 2D/3D
S EASY view 3D konvertorem 3D/2D může být vysílán 3D videosignál na existující 3D monitor a 2D
videosignál na přídavný 2D zobrazovací přístroj (např. TV přístroj, beamer atd.).
Ideální řešení, pokud se pracuje v 3D režimu (např. trenér / demonstrátor) a auditorium má sledovat
kroky pomocí 2D koncového přístroje bez 3D brýlí. K tomu je hlavová část napojena na vstup konvertoru
2D/3D, na výstupu 3D monitoru 2D/3D Renfert a na 2D výstupu libovolného jiného 2D zobrazovacího
přístroje.
7.3.1 Připojení
HDMI-DVI kabel monitoru musí být vyměněn za přiložený HDMI-HDMI kabel.
K výměně HDMI-DVI kabelu za přiložený HDMI-HDMI kabel viz
kap. 8.3, a rovněž obrazový návod na konci tohoto návodu k
obsluze.
Po výměně kabelu:
⇒ HDMI-HDMI kabel zasuňte do hlavová části a do konvertoru
2D/3D-In (62).
⇒ HDMI-DVI kabel monitoru zastrčte do konvertoru 2D/3D Out 3D
(61) a do monitoru.
⇒ HDMI kabel dalšího zobrazovacího přístroje zastrčte do konver-
toru 2D/3D Out 2D (63). Tento kabel nepatří do rozsahu dodávky
ke konvertoru 2D/3D.
⇒ Připojte síťový zdroj konvertoru 2D/3D na vstup 12 V DC (64).
Dbejte na souhlasné barevné přiřazení přípojných kabelů a
přípojných zdířek!
- 20 -
58
57
obr. 37
59
60
obr. 38
61 62 63
obr. 39
64
obr. 40
