7.1.3 Gravar vídeo com som
O headset fornecido permite acrescentar comentários às sequências de vídeo durante a gravação� Para
isso, é necessário que o microfone do headset também esteja conectado�
⇒ Conecte o cabo do microfone do headset (conector rosa) na conexão MIC IN (54, Fig. 35) (identificada
a rosa)�
O conector verde do headset não deve estar inserido na tomada LINE OUT, caso contrário será
perceptível ruído baixo e permanente.
Para adicionar, por ex., música ao vídeo, é possível conectar uma fonte de áudio externa à toma-
da azul LINE IN.
pt
7.2 EASY view 3D HDMI-Splitter
Com o EASY view 3D HDMI Splitter é possível enviar um sinal de vídeo 3D ou 2D para um segundo
monitor Renfert 2D/3D� O sinal é duplicado de forma inalterada� Isso pode ser usado, p� ex�, para treina-
mentos�
Para isso, a cabeça é conectada à entrada do HDMI-Splitter e em cada uma das duas saídas é conecta-
do um monitor�
Caso se utilize um monitor normal de computador, só é possível uma representação 2D�
Para a visualização em outros dispositivos de saída 2D (p� ex�, aparelho de TV, monitor, projetor, bea-
mer), é necessário o EASY view Converter 3D/2D (ver 7�3)�
7.2.1 Conectar
O cabo HDMI-DVI do monitor tem de ser trocado pelo cabo
HDMI-HDMI fornecido.
Para saber como trocar o cabo HDMI-DVI pelo cabo HDMI-HDMI
fornecido, consultar o cap. 8.3 e o manual ilustrado no final deste
manual de utilização�
Depois de trocar o cabo:
⇒ Conectar o cabo HDMI-HDMI à cabeça e ao input do HDMI-
Splitter (58)�
⇒ Conectar os cabos HDMI-DVI dos monitores aos outputs do
HDMI-Splitter (59, 60) e aos monitores�
⇒ Conectar a fonte de alimentação do HDMI-Splitter à entrada
Power (57)�
Observar a correspondência de cores entre cabo de ligação e
tomada de conexão!
7.3 EASY view 3D Converter 2D/3D
Com o EASY view 3D Converter 3D/2D é possível enviar o sinal de vídeo 3D para o monitor 3D existente
e enviar um sinal de vídeo 2D para um dispositivo de saída 2D adicional (p� ex�, aparelho de TV, beamer,
etc�)�
A solução ideal para se trabalhar em modo 3D (p� ex�, formador/demonstrador) e o auditório acompanhar
a evolução do trabalho através de um dispositivo de saída 2D adicional sem necessidade de óculos 3D�
Para isso, a cabeça é conectada à entrada do Converter 2D/3D, à saída 3D do monitor Renfert 2D/3D e
à saída 2D de outro dispositivo de saída 2D�
- 20 -
57 58

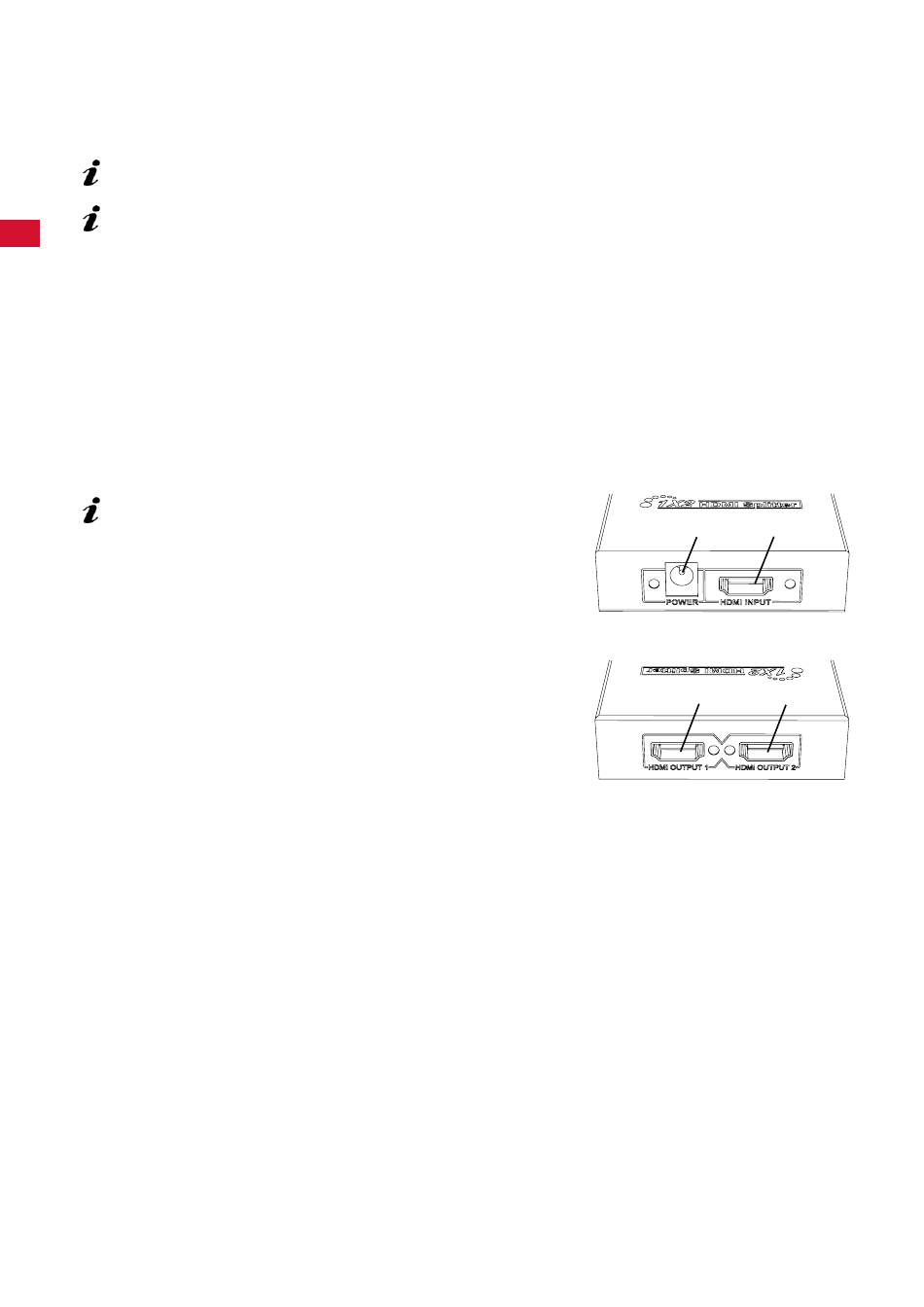

Fig. 37
