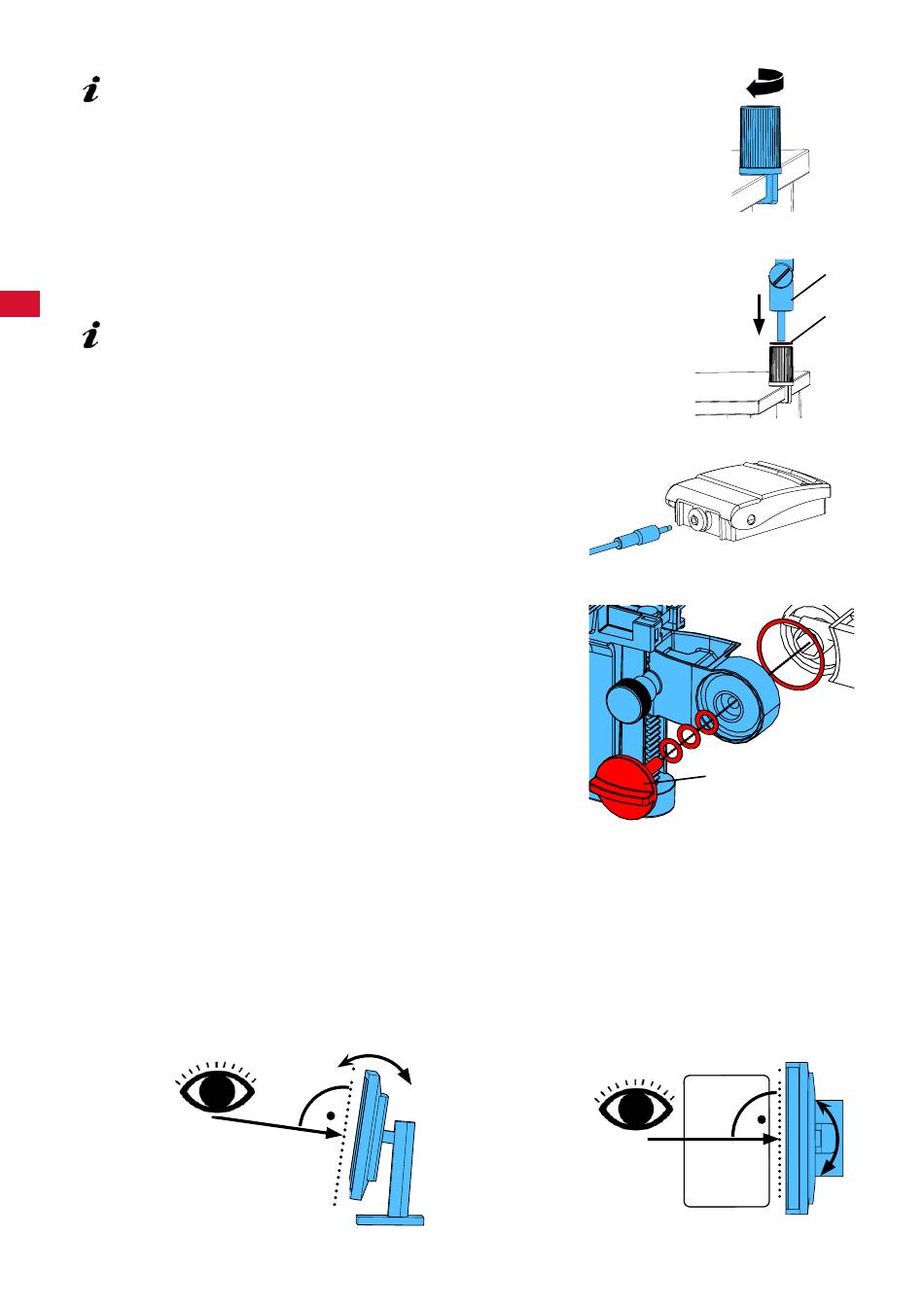

4.3.1 Монтаж кронштейна
Кронштейн лучше установить на задней или боковой
стороне столешницы,минимум на 400 мм от переднего
края. Так угол наклона кронштейна можно использовать
оптимально.
⇒ Установите цоколь с помощью универсального зажима на
задней или боковой поверхности рабочего стола (Pис. 4).
Универсальный зажим подходит для столов с толщиной сто-
лешницы 18 - 74 мм.
Дополнительные варианты фиксации см. в главе 3.4.
⇒ Установите кронштейн (2) на цоколь. Убедитесь, что красный
пластмассовый диск (30) стоит между цоколем и кронштей-
ном.
ru
Кабель питания для головки вставлен в кронштейн, ка-
бели для мыши, педали и монитора уже заправлены в
кабельный канал на задней стороне кронштейна.
⇒ Мышь (11, Pис. 1) поместите рядом с подложкой для стола.
⇒ Педаль (10, Pис. 1) поместить под столом..
4.3.2 Монтаж головки
Для монтажа головки необходимы четыре подкладные
шайбы (см. Pис. 7).
Три малые подкладные шайбы (золотая / черная / золо-
тая) уже установлены в правильном порядке на крепеж-
ный винт (31) на кронштейне. Большая подкладная шайба
прикреплена к головке клейкой лентой с красным концом.
⇒ Удалите клейкую ленту с красным концом.
⇒ Ослабьте крепежный винт (31) на кронштейне.
⇒ Вставьте крепежный винт со всеми тремя малыми под-
кладными шайбами через адаптер головки.
⇒ Убедитесь, что три малые подкладные шайбы располо-
жены в правильном порядке (золотая / черная / золотая),
а большая подкладная шайба – как показано на рисунке.
⇒ Установите адаптер с крепежным винтом и затягивайте
крепежный винт до тех пор, пока головка не будет более
наклоняться вниз.
4.3.3 Установка монитора
⇒ Поставьте монитор так, чтобы он находился непосредственно в поле зрения. Расстояние до на-
блюдателя должно составлять 50 - 70 см.
⇒ Выровнить монитор (наклонить, повернуть на подставке) так, чтобы направление взгляда во всех
плоскостях было перпендикулярно монитору (Pис. 8 / 9).
Pис. 8
- 8 -
Pис. 4
2
30
Pис. 5
Pис. 6
31
Pис. 7
Pис. 9
