4.3.1 Haltearm montieren
de
Der Haltearm wird vorzugsweise auf der Rückseite oder seit-
lich, mindestens 400 mm von der Vorderkante entfernt, an der
Tischplatte montiert.
Damit kann der Schwenkbereich des Haltearms optimal aus-
genutzt werden.

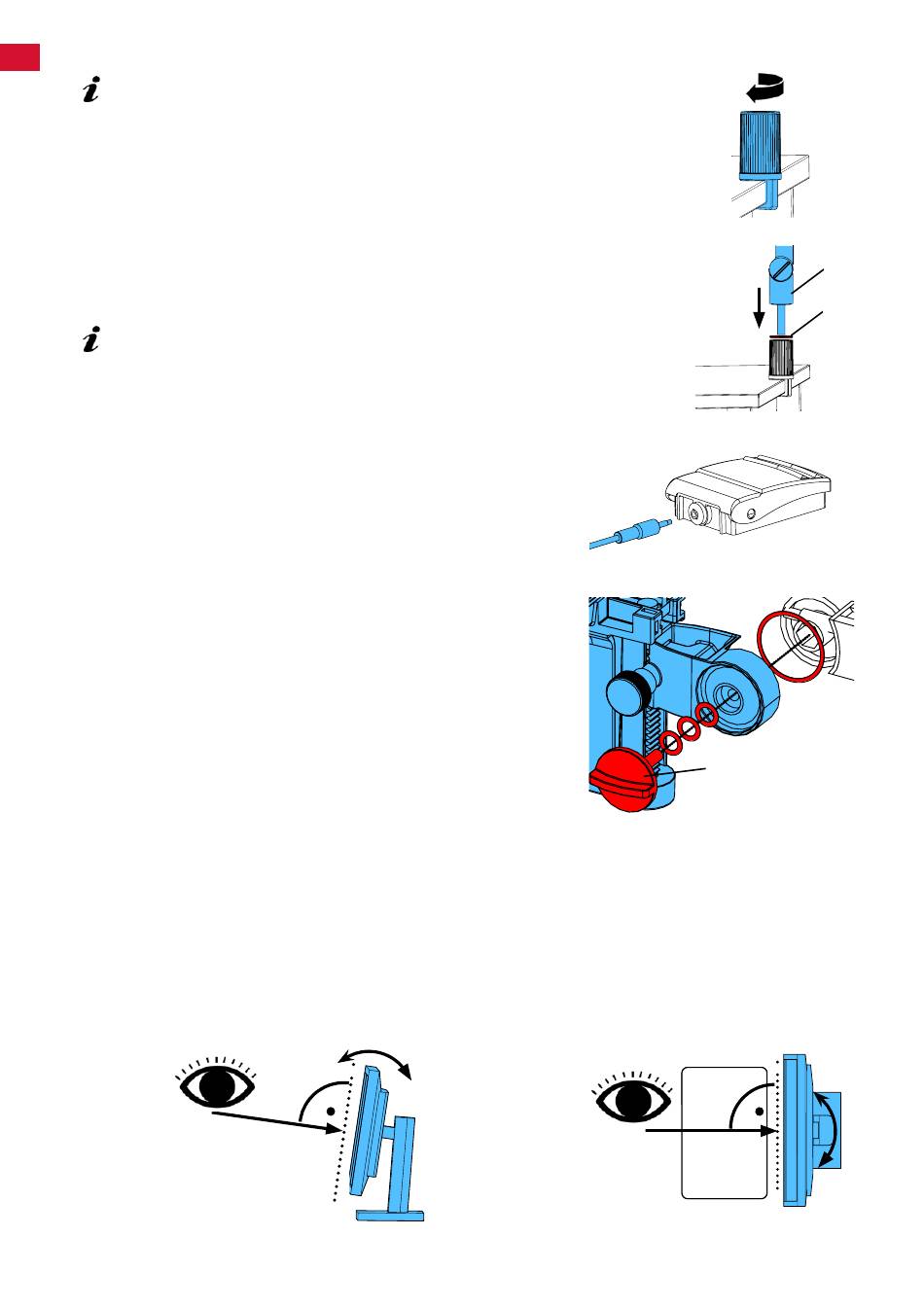

⇒ Den Sockel mit Universalzwinge auf der Rückseite oder seitlich
an dem Arbeitstisch montieren (Abb� 4)�
Die Universalzwinge ist für Tische mit einer Plattenstärke
18 - 74 mm geeignet�
Für weitere Befestigungsmöglichkeiten siehe Kap� 3�4�
⇒ Haltearm (2) in Sockel einstecken� Darauf achten, dass die rote
Kunststoff-Scheibe (30) zwischen Sockel und Haltearm platziert ist.
Das Spannungsversorgungskabel für das Kopfteil ist im Hal-
tearm integriert, die Kabel für Maus, Fußschalter und Monitor
sind bereits in den Kabelkanal auf der Rückseite des Hal-
tearms eingefädelt.
⇒ Maus (11, Abb. 1) neben Tischauflage platzieren.
⇒ Fußschalter (10, Abb� 1) unter dem Tisch platzieren und Fuß-
schalterkabel in Fußschalter einstecken�
4.3.2 Kopfteil montieren
Für die Montage des Kopfteils sind vier Unterlegscheiben erfor-
derlich (siehe Abb� 7)�
Drei kleine Unterlegscheiben (gold / schwarz / gold) sind bereits
in der richtigen Reihenfolge auf der Befestigungsschraube (31)
am Haltearm aufgefädelt� Die große Unterlegscheibe ist mit einem
Klebestreifen mit rotem Ende am Kopfteil befestigt�
⇒ Klebestreifen mit rotem Ende entfernen�
⇒ Befestigungsschraube (31) am Haltearm lösen�
⇒ Befestigungsschraube mit allen drei kleinen Unterlegscheiben
durch Adapter des Kopfteils stecken�
⇒ Darauf achten, dass die drei kleinen Unterlegscheiben in der
richtigen Reihenfolge (gold / schwarz / gold) und die große Un-
terlegscheibe wie in der Abbildung gezeigt platziert sind�
⇒ Adapter mit Befestigungsschraube ansetzen und Befestigungs-
schraube anziehen, bis das Kopfteil nicht mehr nach unten
abkippt�
4.3.3 Monitor aufstellen
⇒ Monitor so platzieren, dass er geradeaus im Blickfeld steht� Der Abstand zum Betrachter sollte zwi-
schen 50 - 70 cm betragen�
⇒ Monitor so ausrichten (kippen, über Standfuß drehen), dass die Blickrichtung in allen Ebenen senkrecht
zum Monitor ist (Abb� 8 / 9)�
Abb. 8
- 8 -
Abb. 4
2
30
Abb. 5
Abb. 6
31
Abb. 7
Abb. 9
