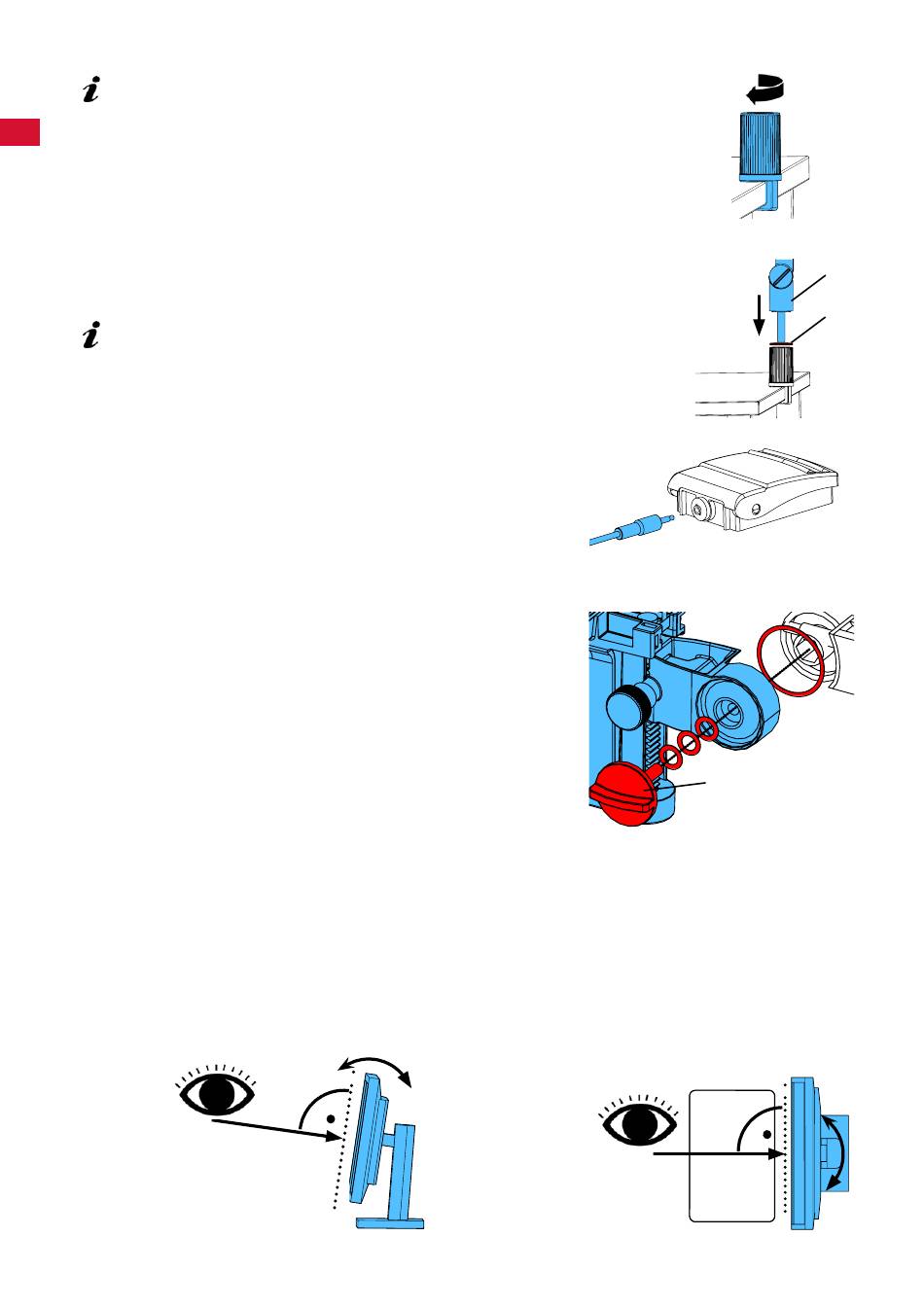

4.3.1 Fixation du bras support
Fixer le bras support au plan de travail si possible à l'ar-
rière ou sur le côté, à une distance d'au moins 400 mm du
bord avant. L'exploitation de la zone de pivotement du
fr
bras support est alors optimale.
⇒ Fixer la pince universelle du socle à l'arrière ou sur le côté
du plan de travail (Fig� 4)�
La pince universelle convient aux plans de travail d'une
épaisseur de 18 à 74 mm�
D'autres moyens de fixation sont indiqués au chapitre 3.4.
⇒ Insérer le bras support (2) dans le socle� Veiller à ce que la
rondelle rouge en plastique (30) soit placée entre le socle et
le bras support�
Le câble d'alimentation de la tête est intégré dans le
bras support. Les câbles de la souris, de la pédale et de
l'écran sont déjà enfilés dans le conduit de câbles situé
au dos du bras support.
⇒ Poser la souris (11, Fig� 1) à côté du sous-main�
⇒ Poser la pédale (10, Fig� 1) sous la table et insérer le câble
de la pédale dans la pédale�
4.3.2 Fixation de la tête
Quatre rondelles (voir Fig� 7) doivent être utilisées pour la
fixation de la tête.
Trois petites rondelles (or / noir / or) sont déjà enfilées dans
le bon ordre sur la vis de fixation (31) du bras support. La
grande rondelle est fixée à la tête par un ruban adhésif ayant
une extrémité rouge�
⇒ Enlever le ruban par l'extrémité rouge�
⇒ Enlever la vis de fixation (31) du bras support.
⇒ Enfiler la vis de fixation avec les trois petites rondelles à
travers l'adaptateur de la tête�
⇒ Veiller à ce que les petites rondelles soient dans le bon
ordre (or / noir / or) et que la grande rondelle soit placée
comme sur la figure.
⇒ Placer l'adaptateur et la vis de fixation sur le bras support
et serrer la vis jusqu'à ce que la tête ne bascule plus vers le
bas�
4.3.3 Mise en place de l'écran
⇒ Placer l'écran dans l'axe du champ visuel de l'utilisateur, à une distance de 50 à 70 cm de celui-ci�
⇒ Aligner l'écran (pivotement, rotation sur le pied) de sorte que l'axe visuel soit perpendiculaire à l'écran
dans tous les plans (Fig� 8 / 9)�
Fig. 8
- 8 -
Fig. 4
2
30
Fig. 5
Fig. 6
31
Fig. 7
Fig. 9
