4.3.1 Pitovarren asentaminen
Pitovarsi asennetaan mieluiten pöytälevyn taustapuolelle tai
sivulle, vähintään 400 mm:n etäisyydelle etureunasta.
Siten pitovarren kääntöalueen voi hyödyntää ihanteellisella
tavalla.

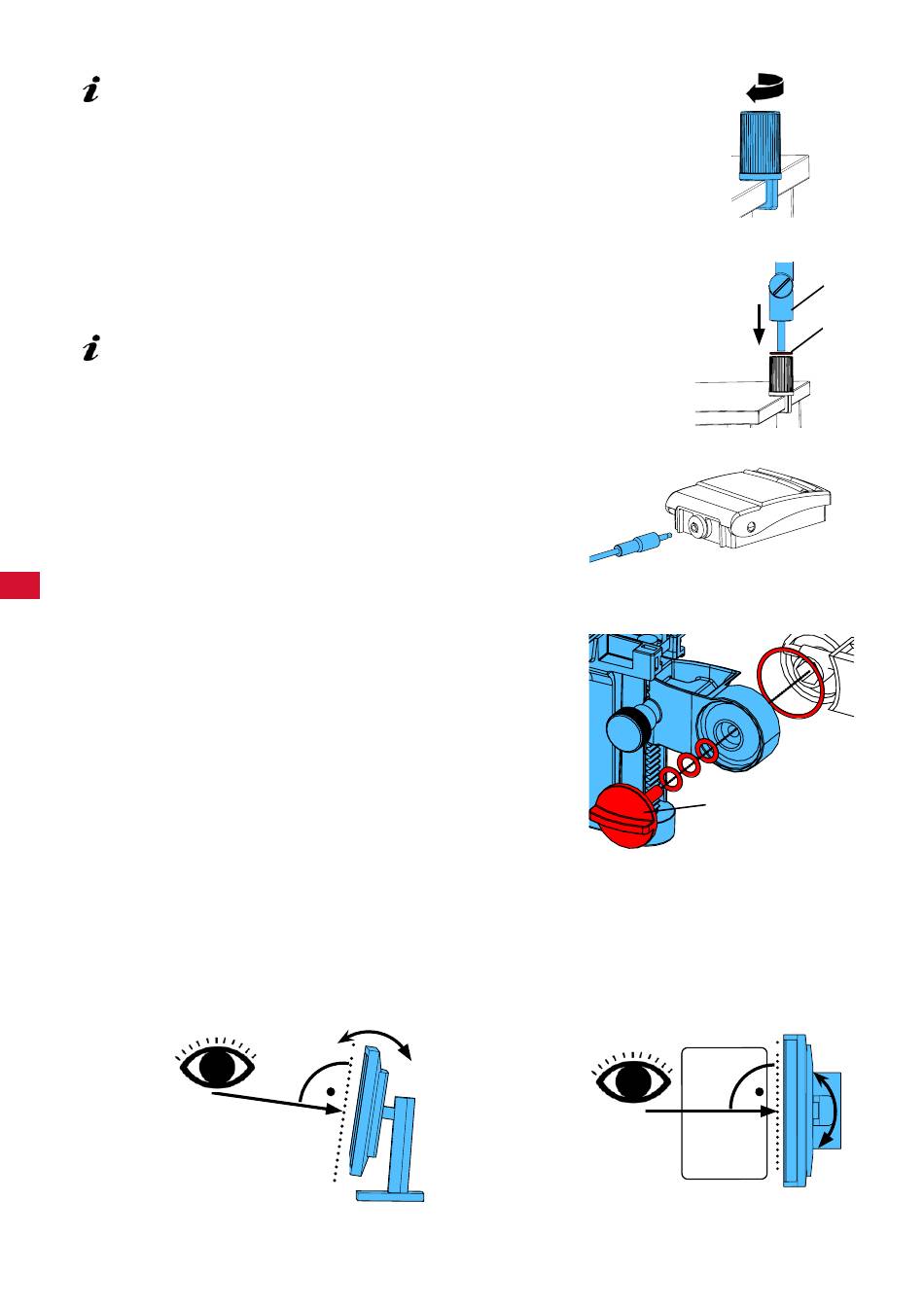

⇒ Asenna kanta yleispihdeillä työpöydän taustapuolelle tai sivulle
(kuva 4)�
Yleispihdit soveltuvat pöytiin, joiden levypaksuus on 18 - 74 mm�
Ks� muiden kiinnitysmahdollisuuksien osalta luku 3�4�
⇒ Työnnä pitovarsi (2) kantaan� Varmista, että punainen
muovilevy (30) on sijoitettu kannan ja pitovarren väliin�
Jännitesyöttökaapeli on integroitu pitovarren päätyosaan,
hiiren kaapeli, jalkakytkin ja monitori on jo pujotettu kaapeli-
kanavaan pitovarren taustapuolelle.
⇒ Sijoita hiiri (11, kuva 1) pöytälevyn viereen�
⇒ Sijoita jalkakytkin (10, kuva 1) pöydän alle ja työnnä jalkakytki-
men kaapeli jalkakytkimeen�
fi
4.3.2 Päätyosan asentaminen
Päätyosan asennukseen tarvitaan neljä aluslevyä (ks� kuva 7)�
Kolme pientä aluslevyä (kulta/musta/kulta) on jo pujotettu pitovar-
ren (31) kiinnitysruuviin oikeassa järjestyksessä� Suuri aluslevy on
kiinnitetty punaisella päädyllä varustetulla teipillä päätyosaan�
⇒ Poista teippi, jossa on punainen pääty�
⇒ Irrota kiinnitysruuvi (31) pitovarresta�
⇒ Työnnä kiinnitysruuvi ja kaikki kolme pientä aluslevyä päätyosan
adapterin läpi�
⇒ Varmista, että kolme pientä aluslevyä sijoitetaan oikeassa järjes-
tyksessä (kulta/musta/kulta) ja suuri aluslevy kuvan osoittamalla
tavalla�
⇒ Aseta adapteri ja kiinnitysruuvi paikoilleen ja kiristä kiinnitysruu-
via, kunnes päätyosa ei enää kallistu alas�
4.3.3 Monitorin pystyttäminen
⇒ Sijoita monitori siten, että se on näkökentässä suorassa� Etäisyyden katsojaan tulee olla 50 - 70 cm�
⇒ Suuntaa monitori (kallista, käännä tukijalan ympäri) siten, että katselusuunta on kaikilla tasoilla pystys-
uorassa monitoriin nähden (kuva 8 / 9)�
Kuva 8
- 8 -
Kuva 4
2
30
Kuva 5
Kuva 6
31
Kuva 7
Kuva 9
