Зеленый штекер гарнитуры нельзя подключать к зеленому разъему LINE-OUT, так как
иначе будет слышен постоянный тихий шум.
Чтобы видео сохранить, например, с музыкой, можно подключить внешний источник
звука к синему разъему LINE-IN.
7.2 EASY view 3D разветвитель HDMI
С помощью HDMI-разветвителя EASY view 3D можно передавать видеосигнал 3D или 2D на второй
монитор Renfert 2D/3D.
Сигнал дублируется в неизменном виде. Это можно использовать, например, в учебных целях.
Для этого головка подключается к входу разветвителя HDMI и двум выходам каждого монитора.
При использовании стандартного монитора для ПК возможно только изображение 2D.
Для вывода на другие устройства 2D-воспроизведения (например, телевизор, монитор, проектор,
ru
бимер) требуется конвертер EASY view 3D/2D (см. 7.3).
7.2.1 Подключение
Кабель HDMI-DVI монитора следует заменить на входящий в комплект кабель HDMI-HDMI.
О замене кабеля HDMI-DVI на прилагаемый кабель HDMI-
HDMI: см. раздел 8.3, а также иллюстрированную инструк-
цию в конце данного руководства по эксплуатации.
После замены кабелей:
⇒ Вставить кабель HDMI-HDMI в головку и разъем разветви-
теля HDMI (58).
⇒ Кабель HDMI-DVI мониторов вставить в гнездо разветви-
теля HDMI (59, 60) и мониторов.
⇒ Подключить блок питания разветвителя HDMI к входу
Power (57).
Обратите внимание на соответствие цветных кодов сое-
динительного кабеля и гнезда для подключения!
7.3 EASY view 3D конвертер 3D/2D
С помощью конвертера EASY view 3D 3D/2D можно отправлять видеосигнал 3D на имеющийся
монитор 3D, а видеосигнал 2D - на дополнительное устройство воспроизведения 2D (например,
телевизор, бимер и т.д.).
Идеальное решение, если работать в режиме 3D (например, тренер/демонстратор), а аудитория
наблюдает за рабочими шагами на дополнительном устройстве воспроизведения 2D без 3D-очков.
Для этого головка подключается к входу конвертера 2D/3D, к выходу 3D - монитор Renfert 2D/3D, а
к выходу 2D - любое другое устройство воспроизведения 2D.
7.3.1 Подключение
Кабель HDMI-DVI монитора следует заменить на входящий в комплект кабель HDMI-HDMI.
О замене кабеля HDMI-DVI на прилагаемый кабель HDMI-
HDMI: см. раздел 8.3, а также иллюстрированную инструк-
цию в конце данного руководства по эксплуатации.
После замены кабелей:
⇒ Кабель HDMI-HDMI подключить к головке и конвертеру
2D/3D-In (62).
⇒ Кабель HDMI-DVI монитора подключить к конвертеру
2D/3D-Out 3D (61) и монитору.
⇒ Кабель HDMI дополнительного устройства воспроизве-
дения подключить к конвертеру 2D/3D-Out 2D (63). Этот
кабель не входит в комплект конвертера 2D/3D.
⇒ Блок питания конвертера 2D/3D подключить к гнезду
12 VDC (64).
Обратите внимание на соответствие цветных кодов сое-
динительного кабеля и гнезда для подключения!
- 20 -

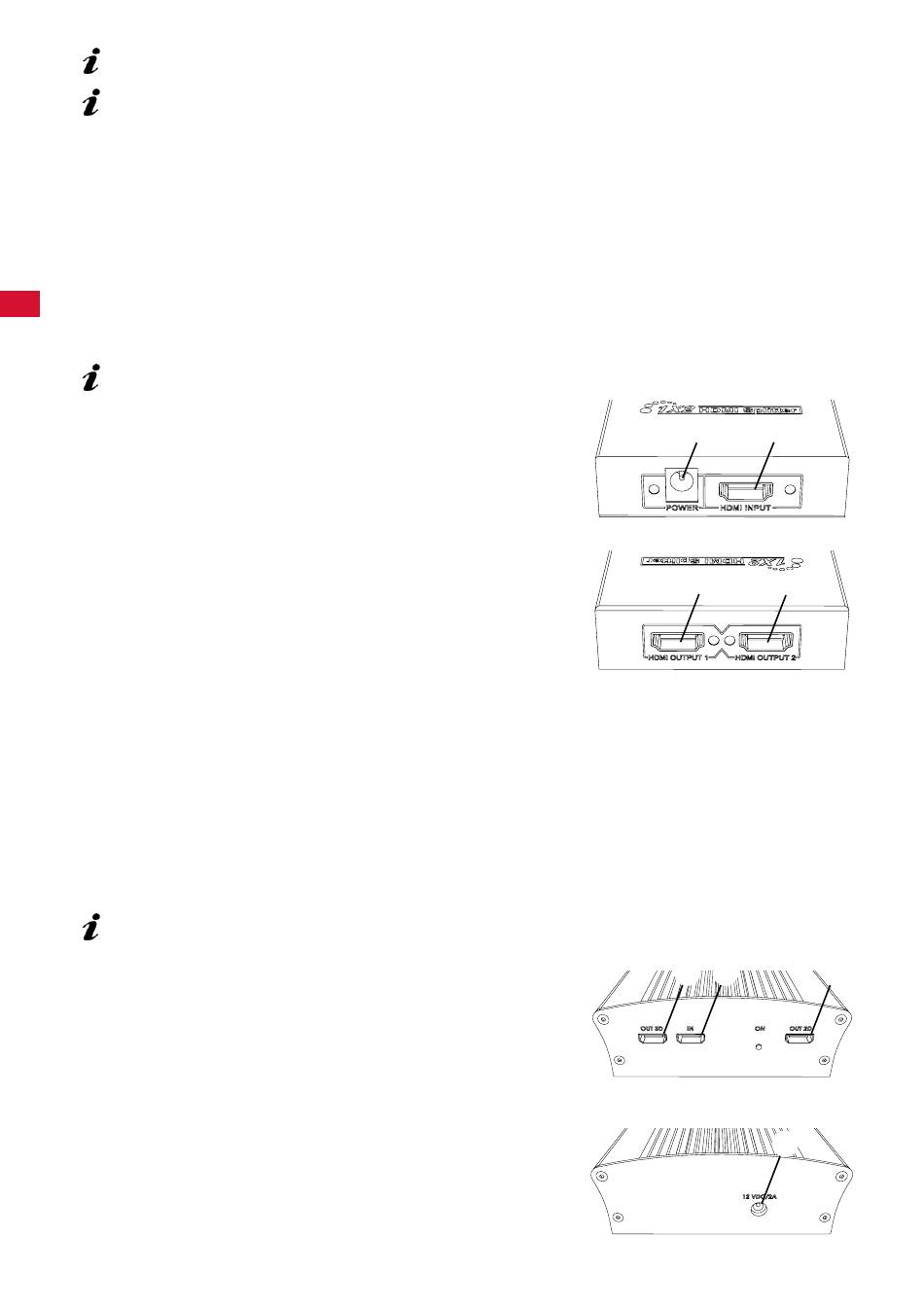

57 58
