3 Descrizione del prodotto
3.1 Descrizione generale
Il sistema EASY view+ 3D è formato da una testata con due videocamere, dall'illuminazione, dall'unità del
processore d'immagine, da un monitor in grado di riprodurre immagini 3D e da occhiali 3D�
it
Per semplificarne l'uso, la testata viene montata su un braccio di supporto regolabile.
Questo prodotto contiene sorgenti luminose di classe di efficienza energetica F.

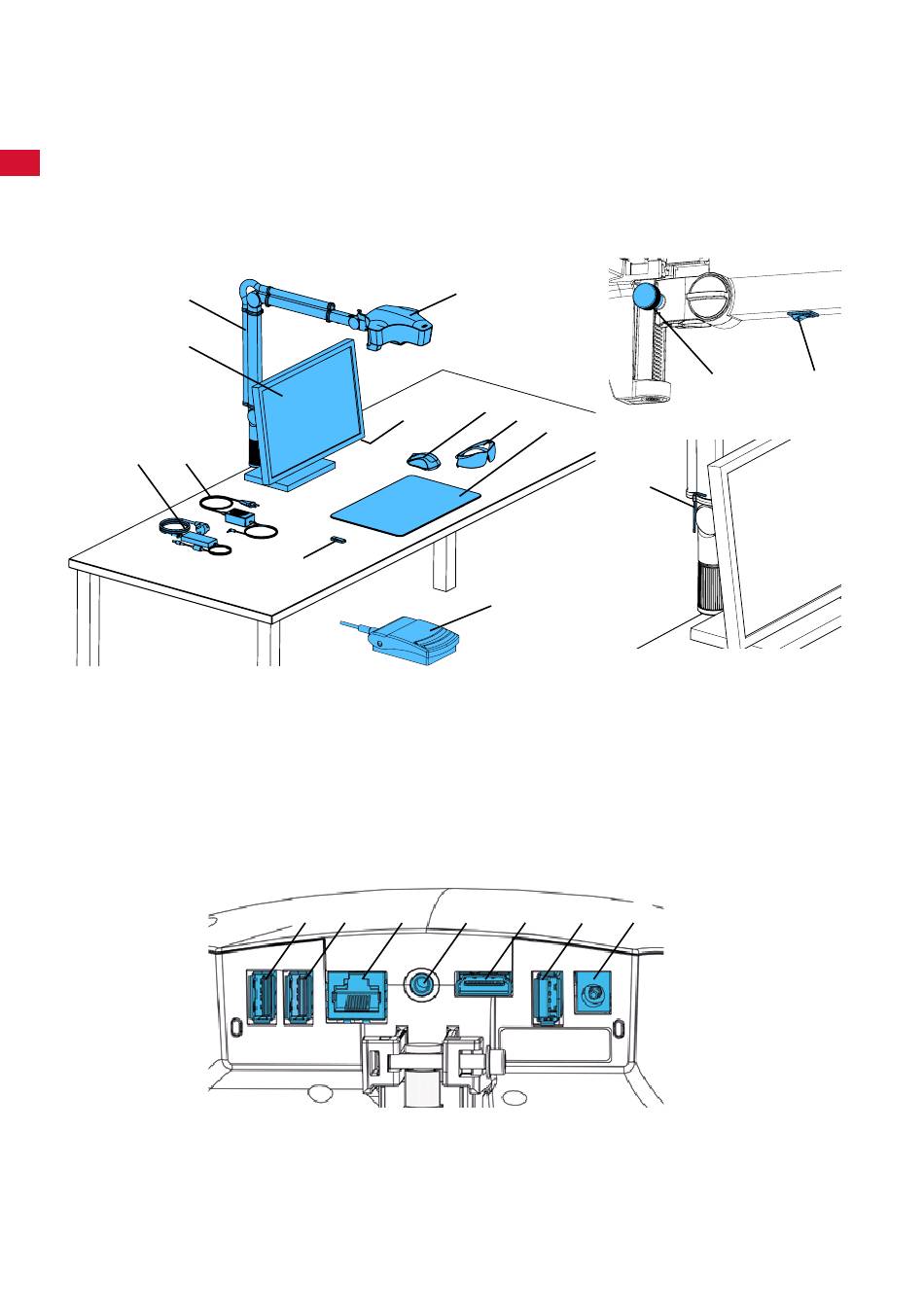

3.2 Unità componenti l'apparecchio ed elementi funzionali
2
3
5 4
1 Testata
2 Braccio di supporto con base
3 Monitor
4 Alimentatore EASY view+ 3D
5 Alimentatore monitor
6 Regolazione in altezza (messa a fuoco)
7 Interruttore On / Off EASY view+ 3D
Connettori
20 Alimentazione elettrica
21 Uscita HDMI
22 Porta USB per penna USB
23 Interruttore a pedale
8
14
22 24 25
- 6 -
1
11
13
12
9
10
8
Interruttore On / Off monitor
9 Utensile per regolare la forza di bloccaggio
(chiave a brugola)
10 Interruttore a pedale
11 Mouse
12 Piano di appoggio
13 Occhiali 3D
14 Penna USB
23 21 26 20
Fig. 2
24 Porta USB per il mouse
25 Porta di rete
26 Interfaccia Renfert CONNECT
6 7
Fig. 1
