4.4.3 Conectar o monitor
Somente com o n�º de artigo 2400 3000
O n.º de artigo 2400 4000 não contém um monitor!
Ao usar o EASY view+ com um monitor próprio, têm de ser observadas as indicações de seguran-
ça e o manual de utilização do mesmo.
Este monitor tem que ter uma resolução Full-HD de 1920 x 1080.
Se o monitor possuir uma conexão HDMI, o cabo DVI-HDMI deve ser trocado pelo cabo HDMI-HDMI
fornecido� Para saber como trocar o cabo HDMI-DVI pelo cabo HDMI-HDMI fornecido, consultar o cap�
8.3 e o manual ilustrado no final deste manual de utilização.
pt
No caso da utilização do monitor fornecido pela Renfert,
proceda como segue:

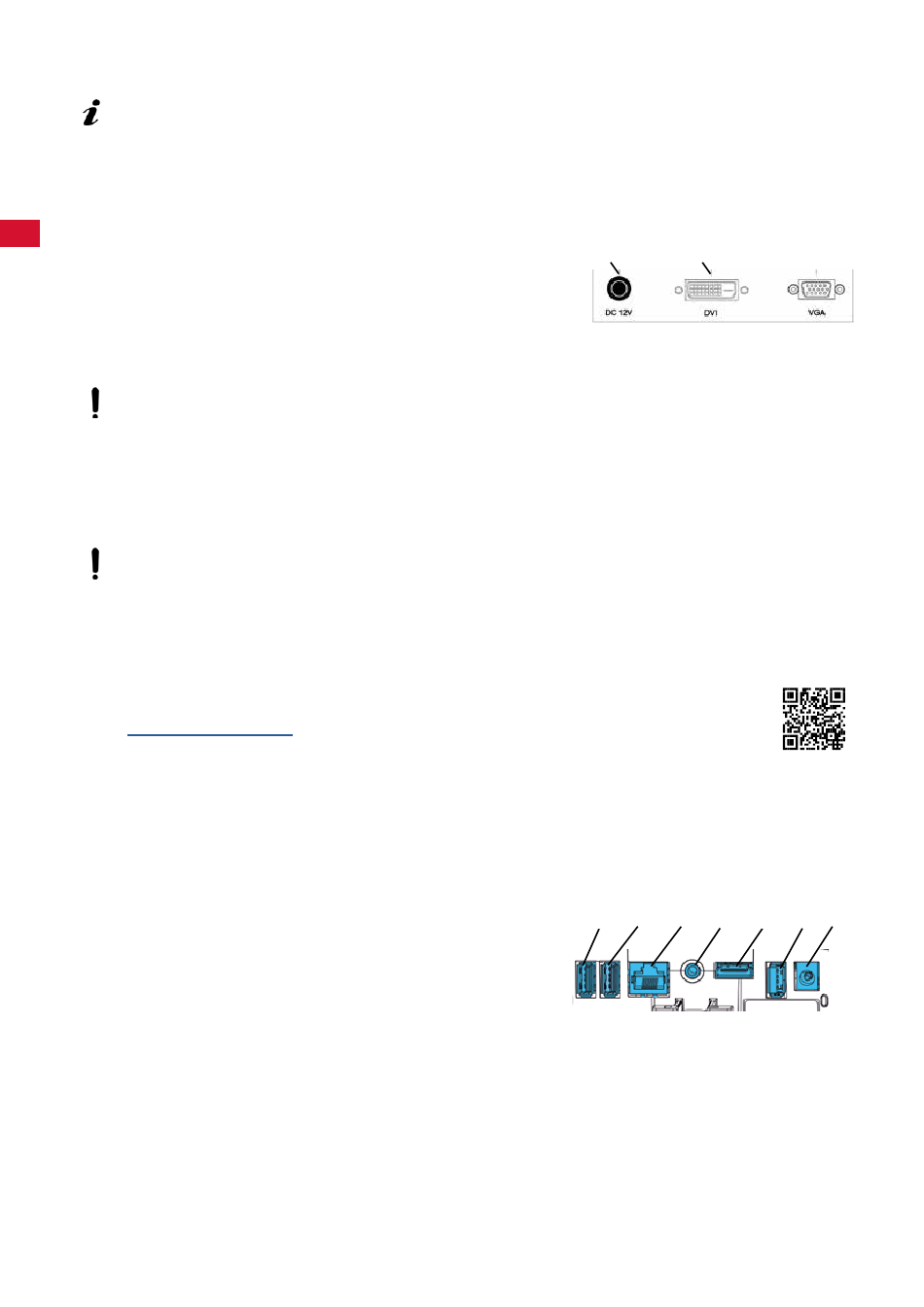

⇒ Cabo do monitor ==> Entrada DVI do monitor (41)�
⇒ Fixe o conector com os parafusos integrados�
⇒ Alimentação de tensão ==> DC 12 V (40)� A fonte de alimen-
tação do monitor (5, Fig� 1) possui um cabo com um conector
redondo�
Observar a correspondência de cores entre cabo de ligação e tomada de conexão!
⇒ Ligue o cabo elétrico à fonte de alimentação e a uma tomada da instalação elétrica do edifício�
4.4.4 Pen CONNECT da Renfert
Com o pen CONNECT da Renfert , você pode conectar o EASY+ 3D ao aplicativo Renfert APP e, por
exemplo, descarregar imagens para seu dispositivo móvel�
⇒ Inserir o pen CONNECT da Renfert na interface CONNECT da Renfert (26, Fig� 2)�
Observar que o pen CONNECT da Renfert seja inserido na conexão correta. Inserido em uma ou-
tra conexão, ele não funcionará e pode ficar danificado.
4.5 Calibragem 3D
Devido a vibrações durante o transporte, a configuração de fábrica da calibragem 3D
pode ter sido alterada� Isso resulta em uma imagem 3D borrada�
Nesse caso, verifique a calibragem 3D e, se necessário, reajuste-a.
Você encontrará uma descrição de como fazer isso na Internet em
www.renfert.com/p918�
Introduza aí o seguinte número de artigo: 2400 3000�
Vá para a área "Download" e selecione "EASY view + 2400X000 | Calibragem".
5 Operação
5.1 Ligar
⇒ Ligue o monitor no botão Lig / Desl (8, Fig� 1)�
⇒ Ligue a cabeça no botão Lig / Desl (7, Fig� 1)�
♦ A iluminação acende-se�
♦ Após aprox. 20 seg. surge uma imagem no monitor�
♦ O número da versão do software EASY view+ é exibido na
margem inferior direita da tela�
O feixe de luz sobre a base de mesa descreve o campo cujo
centro é capturado pela objetiva�
5.1.1 Stand-By
Se não ocorrer nenhum movimento por baixo da cabeça durante mais de 10 minutos e se o mouse não
for movimentado durante mais de 10 minutos, a iluminação e a saída do monitor desligam-se�
Nesse caso, o botão Lig / Desl do monitor (8, Fig. 1) fica piscando. O estado de Stand-By termina se o
mouse for movimentado ou ocorrer um movimento no campo de captura da objetiva�
5.2 Configurar o monitor
O monitor pode ser utilizado na maioria dos casos com suas configurações básicas. Se o EASY view+
for usado com um monitor próprio, têm de ser observado o manual de utilização do monitor�
40
22
- 10 -
41
Fig. 14
24 25 23 21 26
Fig. 15-a
20
