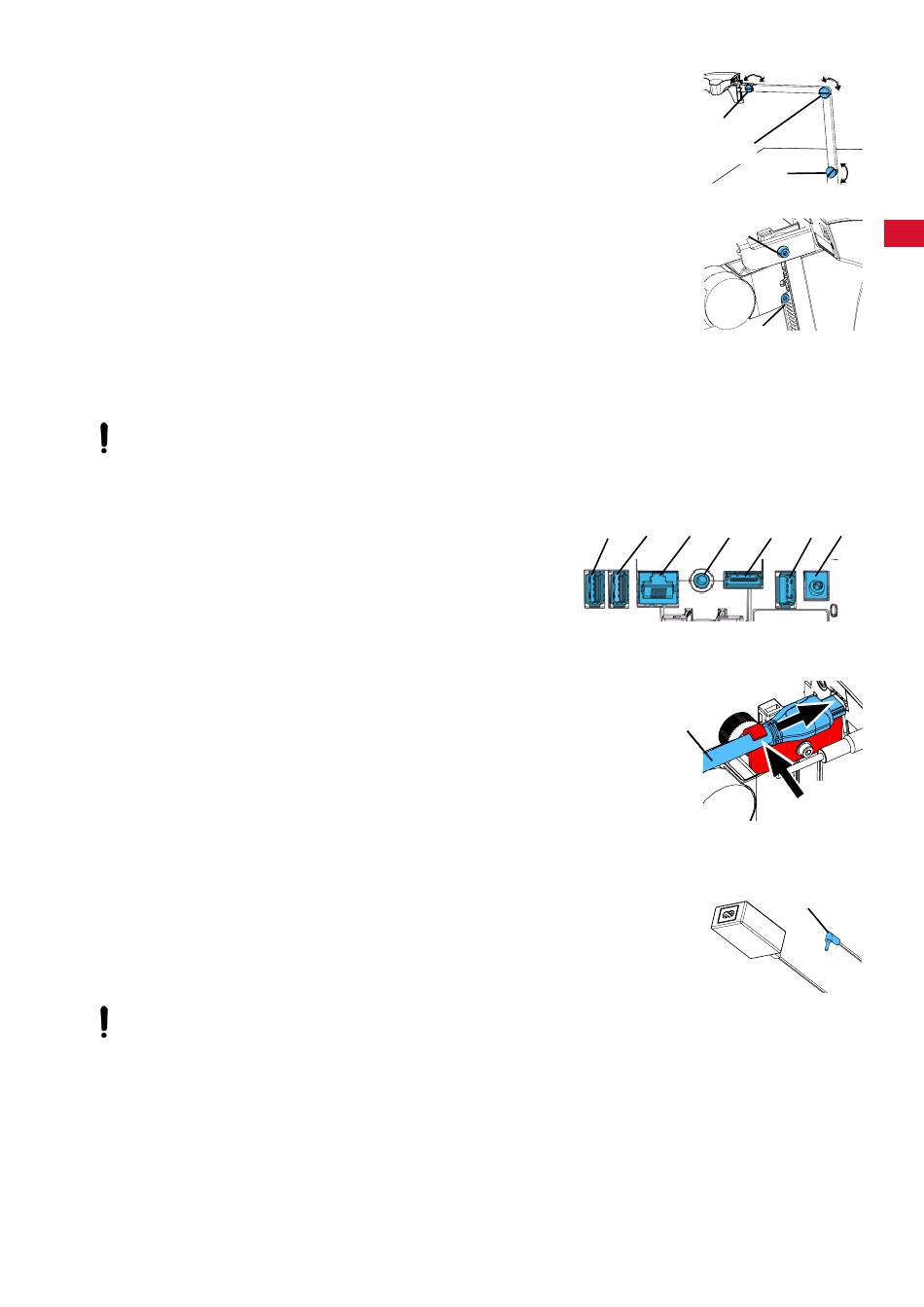

4.3.4 Ajustar as forças de aperto
Para conseguir uma posição estável da cabeça, é possível ajustar individual-
mente as forças de aperto das três articulações�
• Braço de suporte
- Parafuso de fixação na cabeça (31).
- Parafuso de aperto no meio (32)�
- Parafuso de aperto junto à base (33)�
• Girar a cabeça para a direita / esquerda
- Parafuso de aperto (34) com a ferramenta fornecida (9, Fig� 1)�
• Regulagem da altura
- Parafuso de aperto (35) com a ferramenta fornecida (9, Fig� 1)�
4.4 Ligação elétrica
Diversos conectores e respectivas tomadas de conexão estão identificados por meio de pontos
coloridos. Ao efetuar a conexão, respeitar a correspondência entre as cores! Componentes co-
nectados incorretamente podem se danificar devido a tensão excessiva!
4.4.1 Conexões na cabeça
A pen drive USB e o cabo são conectados no lado de trás da
cabeça (Fig� 12-a)�
⇒ Cabo do monitor ==> Conexão HDMI (21)�
Encaixe primeiro o cabo HDMI (36) no clipe de retenção e,
em seguida, insira-o a direito na tomada�
⇒ Cabo do pedal ==> Conexão (23)�
⇒ Cabo do mouse ==> Conexão (24)�
⇒ Pen-drive USB ==> Conexão (22)�
⇒ Cabo de extensão de rede ==> Conexão (25)�
⇒ Alimentação de tensão da cabeça (integrado no braço de
suporte) ==> Conexão (20)�
⇒ Pen CONNECT da Renfert ==> Interface CONNECT da
Renfert (26)�
4.4.2 Fonte de alimentação EASY view 3D para a cabeça
A fonte de alimentação EASY view 3D (4, Fig� 1) possui um
cabo com conector jack angulado (37)�
⇒ Insira o conector na tomada do cabo de alimentação de ten-
são que sobressai na base do braço de suporte�
Observar a correspondência de cores entre cabo de liga-
ção e tomada de conexão!
Nunca inserir o conector jack na conexão para o pedal
(23, Fig. 12-a)! Isso provocaria a destruição da cabeça.
⇒ Ligue o cabo elétrico à fonte de alimentação e a uma tomada
da instalação elétrica do edifício�
22
- 9 -
31
32
33
Fig. 10
34
35
Fig. 11
24 25 23 21 26
Fig. 12-a
2. 2.
36 36
1.
1.
Abb. 12-b Fig. 12-b
37
Fig. 13
pt
20
