7 Accessoires
Ce chapitre décrit comment raccorder les composants accessoires au système et comment les utiliser�
Ces composants ne sont pas compris dans la livraison� Ils peuvent être commandés séparément comme
accessoires (voir chap� 3�4 Accessoires)� En cas d'utilisation d'accessoires qui ne proviennent PAS de
Renfert, le bon fonctionnement ne peut être garanti. Il se peut qu'il soit nécessaire d'effectuer des régla-
ges spécifiques à l'appareil sur l'appareil supplémentaire.
7.1 EASY view 3D Enregistreur vidéo HDMI
L'enregistreur vidéo HDMI permet d'enregistrer des séquences vidéo sur une clé mémoire USB et de les
sonoriser� L'enregistreur vidéo HDMI doit être raccordé entre la tête et l'écran�
La clé USB est connectée à l'enregistreur vidéo HDMI�
7.1.1 Raccordement
Le câble HDMI-DVI de l'écran doit être remplacé par le câble HDMI-HDMI de l'enregistreur (joint).
⇒ Débrancher toutes les fiches de la tête sauf la fiche d'alimen-
tation (20, Fig� 2)�
⇒ Enlever les fixations, puis enlever le conduit de câbles.
⇒ Sortir le câble HDMI-DVI de l'écran du conduit de câbles�
⇒ Enfiler le câble HDMI-HDMI de l'enregistreur vidéo HDMI
dans le conduit de câbles avec l'enfileur. Voir chapitre 8.3.
⇒ Remettre les fixations et fixer le conduit de câbles au bras
support�
⇒ Brancher le câble HDMI-HDMI de l'enregistreur vidéo HDMI
sur le connecteur (21, Fig� 2) de la tête et sur le connecteur
HDMI IN (51) de l'enregistreur HDMI�
⇒ Brancher le câble HDMI-DVI de l'écran sur le connecteur
HDMI OUT (50) de l'enregistreur HDMI�
⇒ Insérer une clé mémoire USB supplémentaire dans le
connecteur USB HOST (53)�
⇒ Brancher l'adaptateur secteur de l'enregistreur vidéo HDMI
sur le connecteur DC IN (52)�
Respecter la correspondance du code couleur entre le câble
et la prise de connection !
⇒ Brancher la fiche secteur sur la prise de courant du bâtiment.
♦ La LED de signalisation verte (55) s'allume et signale que
l'enregistreur est prêt à enregistrer�
Si la clé mémoire USB fournie est insérée dans l'enregistreur vidéo HDMI comme support de
mémoire, il n'est plus possible d'enregistrer des captures d'écran. Pour enregistrer aussi bien des
captures d'écran que des séquences vidéo, utiliser une clé mémoire USB supplémentaire.
Après la mise en marche de l'enregistreur vidéo HDMI ou après l'insertion de la clé mémoire USB,
l'enregistrement ne peut débuter qu'après environ 30 secondes.
7.1.2 Enregistrement vidéo
Lorsque l'enregistreur vidéo HDMI est raccordé, il est possible d'enregistrer des séquences vidéo sur un
support de mémoire connecté (clé mémoire USB par exemple)�
Les données image de l'écran, que la tête envoie à l'écran, sont alors enregistrées� Les séquences vidéo
peuvent être enregistrées aussi bien en mode 2D qu'en mode 3D�
Un écran compatible 3D et des lunettes de 3D sont nécessaires pour visionner ensuite les séquences
vidéo 3D sur un PC�
Pour enregistrer des séquences vidéo, procéder comme suit :
⇒ Appuyer sur la touche REC (56, Fig� 35) de l'enregistreur vidéo HDMI�
♦ L'enregistrement vidéo démarre�
♦ La LED de signalisation rouge (55, Fig� 35) est allumée�
- 19 -

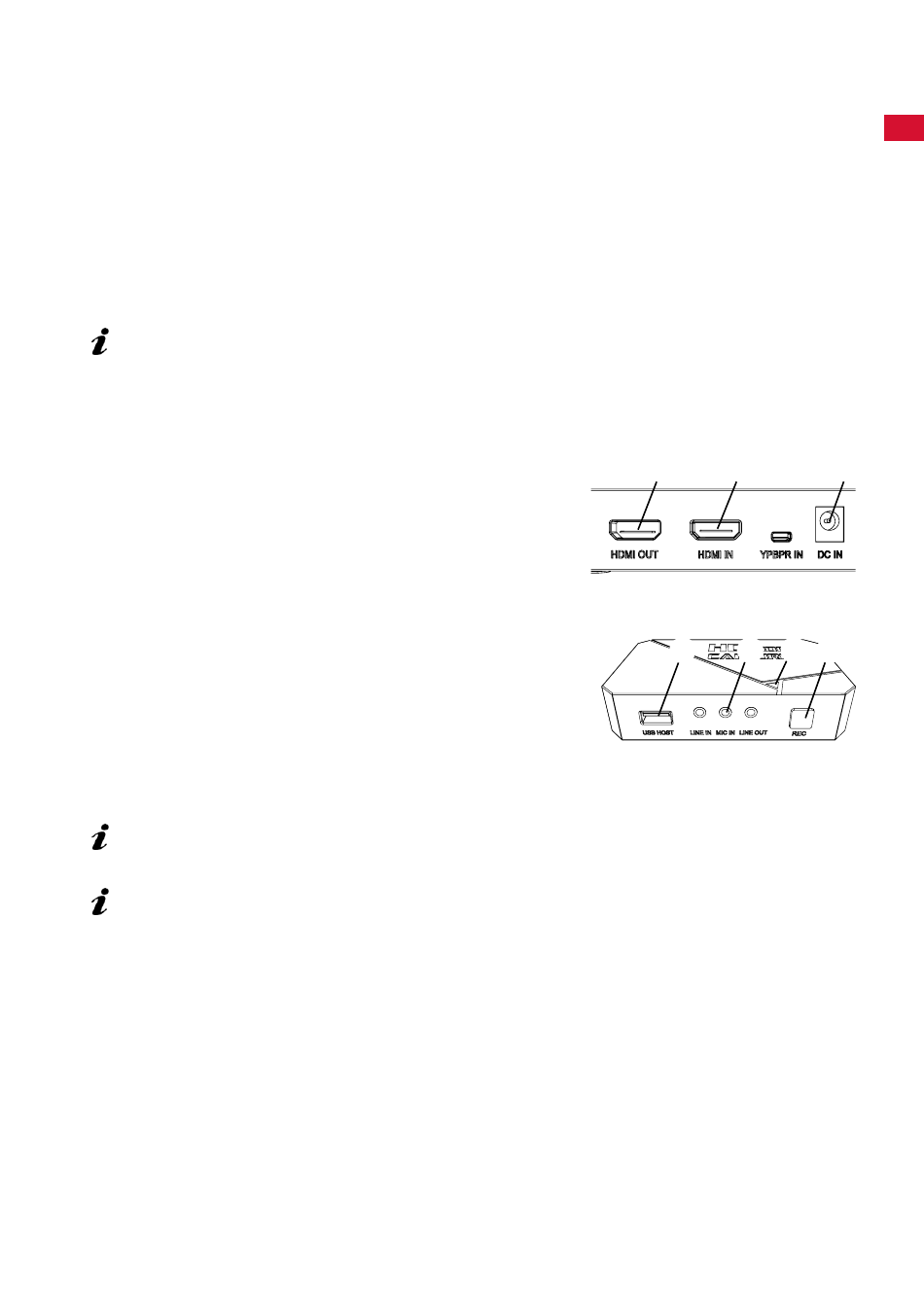

50 51
Fig. 34
53 54 55 56
Fig. 35
fr
52
