8.3 Remover cabos do duto de cabos / enfiar cabos no duto de cabos
Por diversos motivos, por ex�, ao conectar um HDMI Video-Recorder, é necessário retirar ou inserir
cabos no duto de cabos que se encontra preso ao braço de suporte� Ver também o manual ilustrado no
final deste manual de utilização.
O cabo da alimentação de tensão da cabeça está integrado no braço de suporte e não pode ser
removido.
8.3.1 Remover cabos
⇒ Retire todos conectores da cabeça, com exceção da alimentação de tensão
pt
(20, Fig� 12-a)�

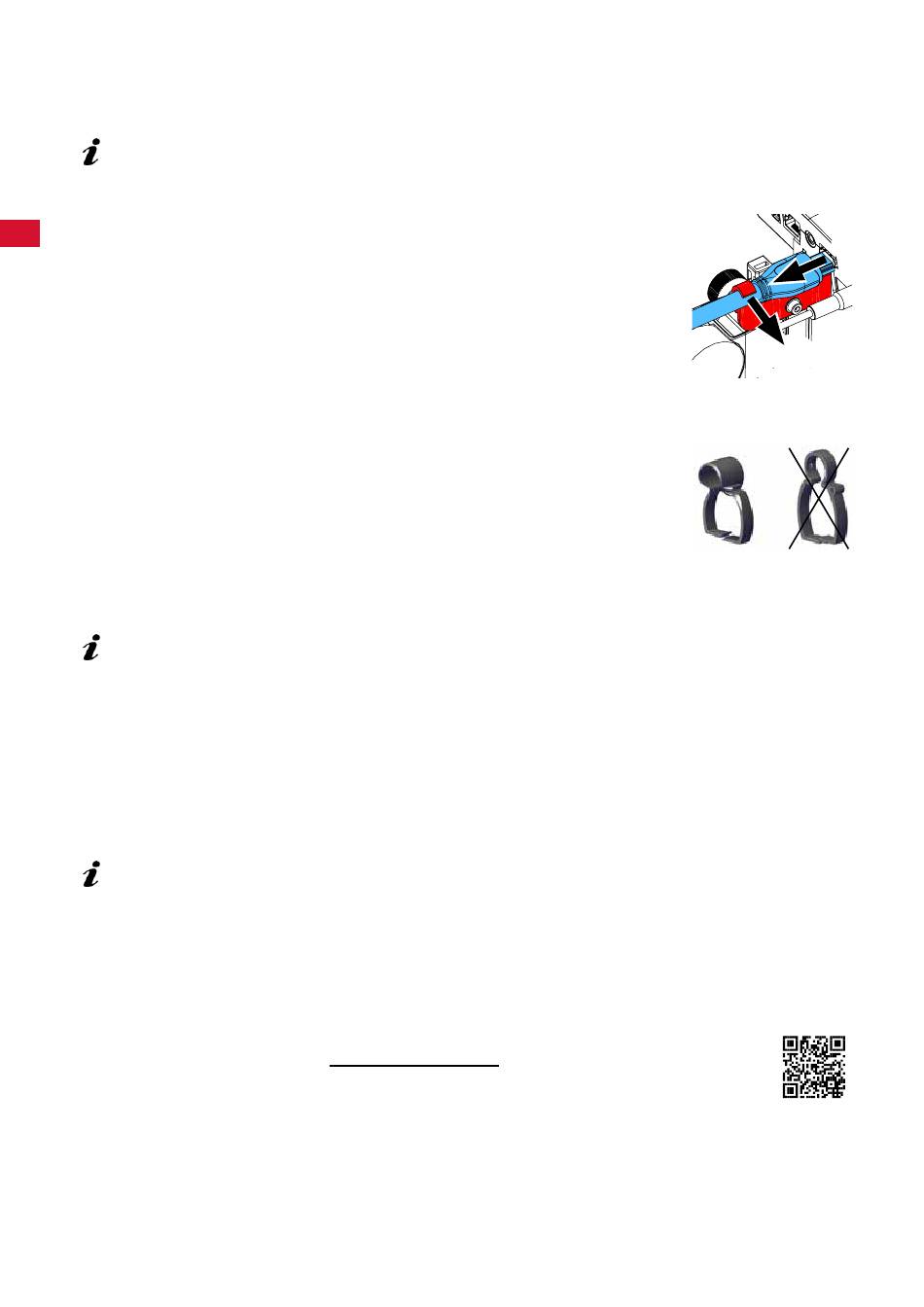

⇒ Puxe primeiro o cabo HDMI para fora, a direito e para trás, e depois retire-o
do clipe de retenção�
⇒ Remova o duto de cabos do braço de suporte�
⇒ Remova os clipes de retenção�
⇒ Remova a braçadeira de cabos na extremidade da base do duto de cabos�
Certifique-se de que nenhum cabo é danificado.
⇒ Puxe para fora o cabo desejado através das lamelas do duto de cabos�
8.3.2 Inserir cabos no duto de cabos
Para inserir cabos novos, dois clipes de retenção foram concebidos como ajuda
de inserção�
⇒ Coloque o duto de cabos sobre uma base plana�
⇒ Com a ajuda de inserção, envolva os cabos já existentes no duto de cabos�
⇒ Aperte bem a ajuda de inserção�
⇒ Introduza a ajuda de inserção, com o lado bisotado para a frente, 3 ou 4 lame-
las ao longo do duto de cabos�
⇒ Passe o conector do cabo novo através da ajuda de inserção e pressione o
cabo para dentro da abertura do duto de cabos criada pela ajuda de inserção�
Certifique-se de que introduz o conector da extremidade certa do cabo .
⇒ Segure o duto de cabos atrás da ajuda de inserção�
⇒ Puxe a ajuda de inserção e o conector do cabo novo através do duto de cabos até à outra extremida-
de. Ao puxar, certifique-se de que o conector não se desprende da ajuda de inserção.
⇒ Remova a ajuda de inserção�
⇒ Puxe o cabo de modo que sobressaia do duto de cabos aprox� 20 cm do lado da cabeça
EASY view+ 3D para não obstruir os movimentos da cabeça�
⇒ No lado oposto do duto de cabos, fixe os cabos com uma braçadeira de cabos, evitando assim que
eles se desloquem�
⇒ Encaixe todos os clipes e retenção no duto de cabos e fixe o duto de cabos no braço de suporte.
Os clipes de retenção que foram concebidos como ajuda de inserção assentam bem na parte
superior do braço de suporte e as restantes na parte inferior.
⇒ Conecte os cabos na cabeça�
⇒ Encaixe primeiro o cabo HDMI no clipe de retenção e, em seguida, insira-o a direito na tomada�
⇒ Conecte a outra ponta dos cabos�
É possível inserir vários cabos juntos�
8.4 Peças de reposição
As peças de desgaste ou de reposição podem ser consultadas na lista de peças
de reposição na Internet, em www.renfert.com/p918.
Introduza aí o seguinte número de artigo: 2400 3000�
Os componentes ou peças excluídos da garantia (como consumíveis ou peças
sujeitas a desgaste) estão marcados como tal na lista de peças de reposição�
O número de série, a data de fabricação e a versão encontram-se na placa de
identificação do aparelho.
- 22 -
1.
2.
Fig. 42
Fig. 43
