8.3
Retrait et introduction des câbles du conduit de câbles
Dans différentes situations (par exemple pour raccorder un enregistreur HDMI), il est nécessaire de reti-
rer des câbles posés dans le conduit de câbles du bras support ou d'y enfiler de nouveaux câbles.
Voir aussi la notice illustrée à la fin de ce manuel.
fr
Le câble d'alimentation de la tête est intégré dans le bras support et ne peut pas être enlevé.
8.3.1
Retrait des câbles
⇒ Débrancher toutes les fiches de la tête sauf la fiche d'alimentation
(20, Fig� 12-a)�

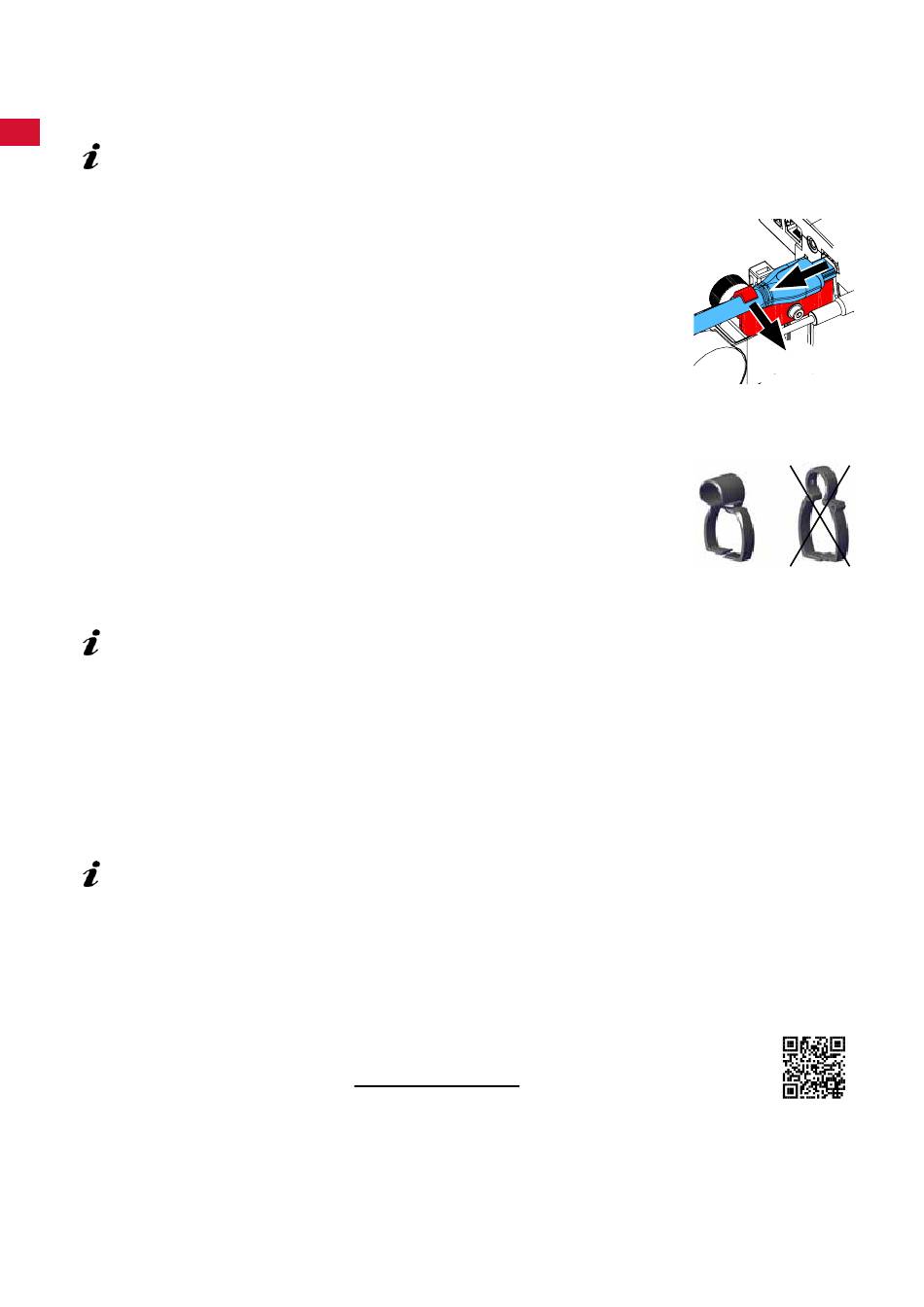

⇒ Retirer le câble HDMI d'abord tout droit par arrière et le sortir ensuite du clip
de maintien�
⇒ Enlever le conduit de câbles du bras support�
⇒ Enlever les fixations.
⇒ Enlever le collier de câblage au bas du conduit de câbles� Veiller à ne pas
endommager les câbles�
⇒ Retirer le câble souhaité à travers les lamelles du conduit de câbles�
8.3.2
Introduction des câbles dans le conduit de câbles
Pour enfiler de nouveaux câbles, deux fixations sont conçues comme enfileurs.
⇒ Poser le conduit de câbles sur une surface plane�
⇒ Saisir les câbles qui sont déjà dans le conduit de câbles avec l'enfileur.
⇒ Serrer l'enfileur à fond.
⇒ Introduire l'enfileur dans le conduit de câbles par le côté incliné jusqu'à la 3
ou 4
lamelle�
e
⇒ Passer la fiche du câble à enfiler à travers l'enfileur et enfoncer le câble dans
le conduit de câbles ouvert par l'enfileur.
Veiller à enfiler la fiche par le bon côté.
⇒ Tenir le conduit de câbles derrière l'enfileur.
⇒ Glisser l'enfileur et la fiche du câble à enfiler jusqu'à l'autre extrémité du conduit de câbles en veillant à
ce que la fiche ne sorte pas de l'enfileur.
⇒ Enlever l'enfileur.
⇒ Tirer le câble jusqu'à ce qu'environ 20 cm dépassent du conduit de câbles du côté de la tête
EASY view+ 3D pour que le pivotement de la tête ne soit pas entravé�
⇒ À l'autre extrémité du conduit de câbles, fixer les câbles au conduit de câbles avec un collier de
câblage pour qu'ils ne glissent pas�
⇒ Fixer toutes les fixations au conduit de câbles, puis fixer le conduit de câbles au bras support.
Placer les fixations conçues comme enfileurs sur la partie supérieure du bras support et placer
les autres sur la partie inférieure.
⇒ Raccorder les câbles à la tête�
⇒ Insérer le câble HDMI d'abord dans le clip de maintien et le brancher ensuite tout droit dans la fiche.
⇒ Rebrancher l'autre extrémité des câbles�
Il est également possible d'enfiler plusieurs câbles à la fois.
8.4
Pièces de rechange
Les pièces de rechange et les pièces soumises à une usure naturelle se trouvent
dans le catalogue des pièces de rechange� Le catalogue des pièces de rechange
est disponible sur le site Internet www.renfert.com/p918.
Y entrer le numéro d'article suivant : 2400 3000�
Les pièces exclues des droits à la garantie (pièces soumises à une usure naturelle et consommables)
sont marquées dans le catalogue des pièces de rechange� Le numéro de série, la date de fabrication et
la version de l'appareil sont indiqués sur la plaque signalétique de l'appareil�
- 22 -
2.
Fig. 41
e
Fig. 42
1.
