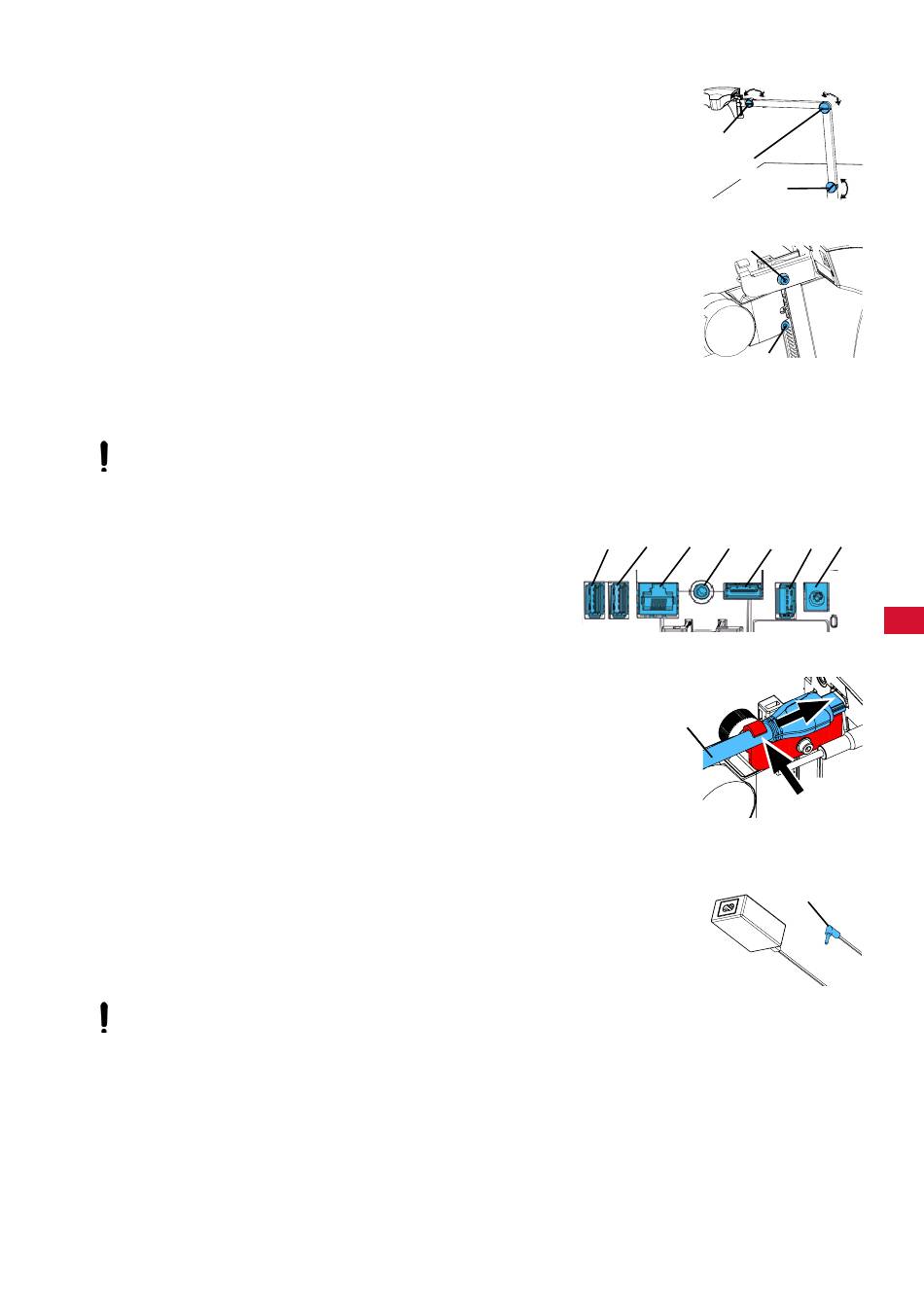

4.3.4 Налаштувати зусилля затискання
Щоб отримати стабільне положення голівки, можна індивідуально
налаштувати зусилля затискання трьох шарнірів.
• Тримач
- Кріпильний гвинт на голівці (31).
- середній затискний гвинт (32).
- Затискний гвинт в цокольній частині (33).
• Повернути голівку ліворуч / праворуч
- Затискний гвинт (34) доданим інструментом (9, мал. 1).
• Регулювання висоти
- Затискний гвинт (35) доданим інструментом (9, мал. 1).
4.4 Підключення електрики
Різні з'єднувальні штекери та відповідні гнізда підключення позначені кольоровими крапка-
ми. При підключенні кольори мають збігатися! Неправильно підключені компоненти можуть
зруйнуватися через надто високу напругу!
4.4.1 Підключення на голівці
USB-накопичувач та кабелі підключаються до задньої
сторони голівки (мал. 12-а).
⇒ Кабель монітору ==> HDMI-роз'єм (21).
Кабель HDMI (36) спочатку вставити в стопорний за-
тискач і потім відразу в гніздо.
⇒ Кабель педалі керування ==> роз'єм (23).
⇒ Кабель мишки ==> роз'єм (24).
⇒ USB-накопичувач ==> роз'єм (22).
⇒ Подовжувальний кабель мережі ==> в роз'єм (25).
⇒ Електроживлення голівки (інтеграція в тримачі)
==> роз'єм (20).
⇒ Renfert CONNECT накопичувач ==> Renfert CONNECT
інтерфейс (26).
4.4.2 Мережевий адаптер голівки EASY view 3D
Мережевий адаптер EASY view 3D (4, мал. 1) має кабель з
зігнутим міні-джеком (37).
⇒ Вставити міні-джек в гніздо кабелю електроживлення, що
виступає на опорі тримача.
При підключенні кольори з'єднувального кабелю та гніз-
да підключення мають збігатися!
Не вставляти міні-джек в роз'єм для педалі керування
(23, мал. 12-a)! Це призводить до руйнування головки.
⇒ Вставити мережевий кабель в мережевий адаптер і в розет-
ку електричної системи будівлі.
22
- 9 -
31
32
33
мал. 10
34
35
мал. 11
24 25 23 21 26
мал. 12-a
2. 2.
36 36
1.
1.
Мал. 12-b Мал. 12-b
37
мал. 13
20
