Bei Verwendung des von Renfert gelieferten Monitors verfahren
de
Sie wie folgt:

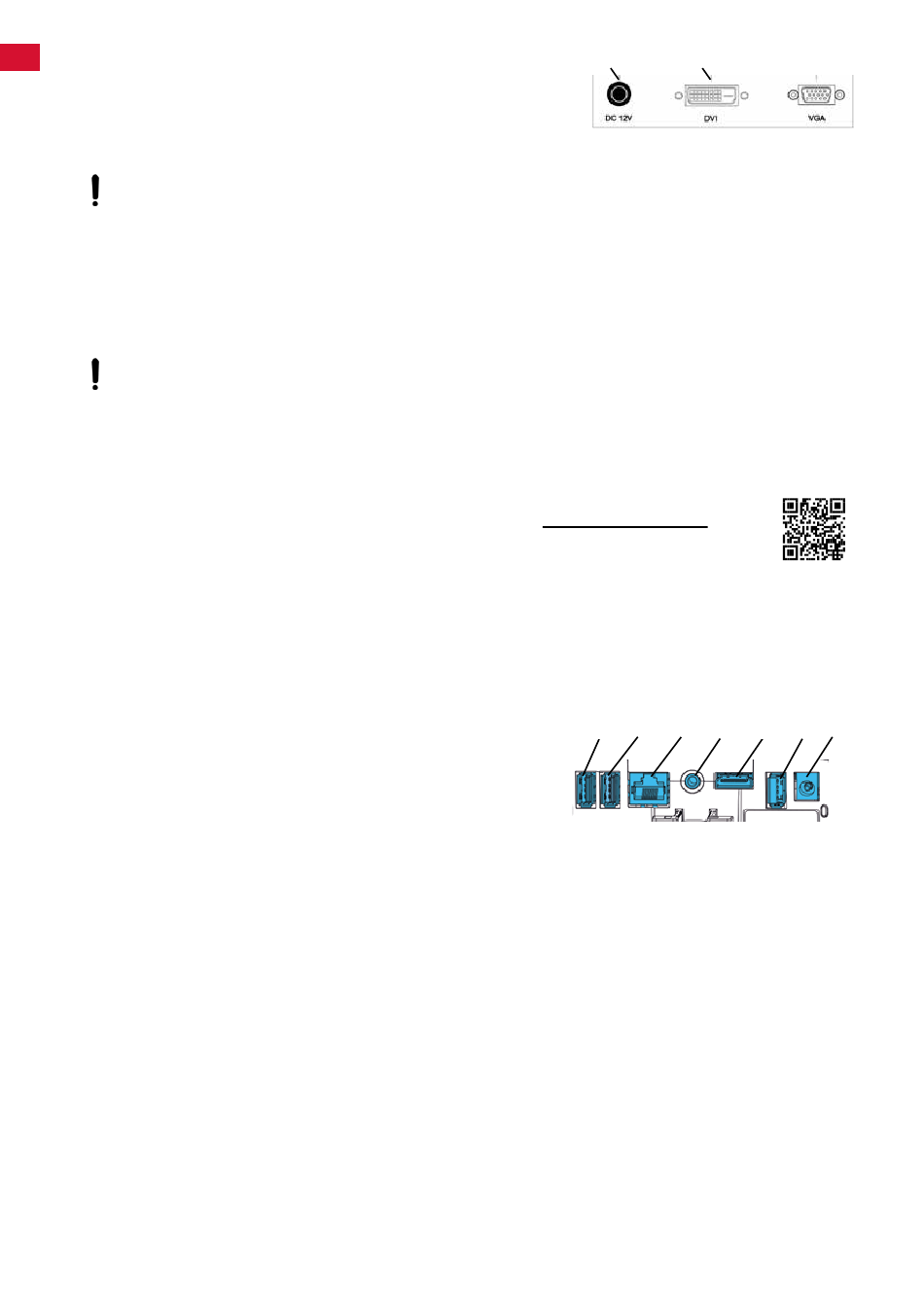

⇒ Monitorkabel ==> DVI Eingang des Monitors (41)�
⇒ Stecker mit integrierten Schrauben sichern�
⇒ Spannungsversorgung ==> DC 12 V (40)� Das Netzteil Monitor
(5, Abb� 1) weist ein Kabel mit einem Hohlstecker auf�
Auf übereinstimmende farbliche Zuordnung von Anschluss-
kabel und Anschlussbuchse achten!
⇒ Netzkabel in Netzteil und in Steckdose der Gebäudeinstallation
einstecken�
4.4.4 Renfert CONNECT Stick
Mit dem Renfert CONNECT Stick können Sie das EASY+ 3D mit der Renfert APP verbinden und z�B�
Bilder auf Ihr Mobilgerät herunterladen�
⇒ Renfert CONNECT Stick in Renfert CONNECT Schnittstelle (26, Abb� 2) einstecken�
Darauf achten, dass der Renfert CONNECT Stick in den korrekten Anschluss eingesteckt wird. In
einem anderen Anschluss ist er ohne Funktion und kann beschädigt werden.
4.5 3D-Kalibrierung
Durch Erschütterungen beim Transport, kann die Werkseinstellung der 3D-Kalibrierung verstellt sein�
Dies hat ein unscharfes 3D Bild zur Folge�
In diesem Fall prüfen Sie bitte die 3D-Kalibrierung und stellen Sie sie, wenn erforderlich,
neu ein. Die Beschreibung dazu finden Sie im Internet unter www.renfert.com/p918�
Geben Sie dort die folgende Artikelnummer ein: 2400 3000�
Wechseln Sie in den „Download"-Bereich und wählen Sie „EASY view + 2400X000 |
Calibration"�
5 Bedienung
5.1 Einschalten
⇒ Monitor am Ein- / Aus-Taste (8, Abb� 1) einschalten�
⇒ Kopfteil am Ein- / Aus-Schalter (7, Abb� 1) einschalten�
♦ Die Beleuchtung geht an�
♦ Nach ca. 20 Sek. erscheint ein Bild auf dem Monitor�
♦ Am rechten unteren Bildschirmrand wird die Versionsnum-
mer der EASY view+ Software angezeigt�
Der Lichtkegel auf der Tischauflage beschreibt den Bereich,
dessen Zentrum von der Optik erfasst wird�
5.1.1 Stand-By
Erfolgt für länger als 10 Minuten keine Bewegung unterhalb des Kopfteils und wurde die Maus länger als
10 Minuten nicht bewegt, werden die Beleuchtung und der Monitorausgang abgeschaltet�
Die Ein- / Aus-Taste des Monitors (8, Abb� 1) blinkt in dem Fall� Durch das Bewegen der Maus oder eine
Bewegung im Erfassungsbereich der Optik wird der Stand-By Zustand beendet�
5.2 Monitor einstellen
Der Monitor kann in den meisten Fällen mit seinen Grundeinstellungen verwendet werden�
Wenn EASY view+ mit einem eigenen Monitor verwendet wird, ist die Bedienungsanleitung des Monitors
zu beachten�
5.3 Renfert APP
Ist EASY view+ 3D mit einem Renfert CONNECT Stick ausgestattet, kann er mit der Renfert APP verbun-
den werden� Die Renfert APP können Sie entsprechend Ihrem Mobilgerät über den App Store oder Play
Store herunterladen und installieren� Weitere Hinweise, wie der Renfert CONNECT Stick mit der APP
verbunden und in das WLAN eingebunden wird, entnehmen Sie der Benutzerführung der Renfert APP�
40
22
- 10 -
41
Abb. 14
24 25 23 21 26
Abb. 15-a
20
