4.3.1 Montaje del brazo de sujeción
El brazo de sujeción se monta preferiblemente en el lado
posterior o lateralmente, como mínimo a una distancia de
400 mm del borde anterior, en el tablero de la mesa.
De este modo, se aprovecha de manera óptima la zona de
giro del brazo de sujeción.
⇒ Monte el zócalo con la abrazadera universal en el lado posterior
o lateralmente de la mesa de trabajo (Fig� 4)�
es
La abrazadera universal sirve para mesas con un espesor del
tablero de 18 - 74 mm�
Para consultar otras posibilidades de fijación, véase el cap. 3.4.
⇒ Introduzca el brazo de sujeción (2) en el zócalo� Preste atención
a que se coloque la placa roja de plástico (30) entre el zócalo y
el brazo de sujeción�
El cable de suministro de tensión para el cabezal viene in-
tegrado en el brazo de sujeción, los cables para el ratón, el
interruptor de pie y el monitor ya vienen introducidos en la
canaleta de cables del reverso del brazo de sujeción.
⇒ Coloque el ratón (11, Fig� 1) al lado del apoyo de la mesa�
⇒ Coloque el interruptor de pie (10, Fig� 1) debajo de la mesa e
introduzca el cable del interruptor de pie nel interruptor de pie�
4.3.2 Montaje del brazo de sujeción
Para el montaje del cabezal se requieren cuatro arandelas
(véase la Fig� 7)�
Tres pequeñas arandelas (oro / negro / oro) ya vienen colo-
cadas en el orden correcto de sucesión sobre el tornillo de
fijación (31) del brazo de sujeción. La arandela grande viene
sujeta con una cinta adhesiva con un extremo final rojo en el
cabezal�
⇒ Retire la cinta adhesiva con el extremo final rojo.
⇒ Afloje el tornillo de fijación (31) en el brazo de sujeción.
⇒ Introduzca el tornillo de fijación con las tres arandelas pe-
queñas a través del adaptador del cabezal�
⇒ Preste atención a que las tres arandelas pequeñas se en-
cuentren colocadas en el orden de sucesión correcto (oro /
negro / oro) y la arandela grande, tal y como se muestra en
la figura.
⇒ Coloque el adaptador con el tornillo de fijación y apriételo
hasta que el cabezal ya no se caiga hacia abajo�
4.3.3 Colocación del monitor
⇒ Coloque el monitor de tal manera para que se sitúe de manera recta dentro del campo de imagen�
La distancia con el observador debe situarse entre 50 - 70 cm�
⇒ Oriente el monitor de tal manera (inclinar, girar sobre el pie de apoyo) que la dirección de visión se
encuentre en todos los niveles verticalmente hacia el monitor (Fig� 8 / 9)�

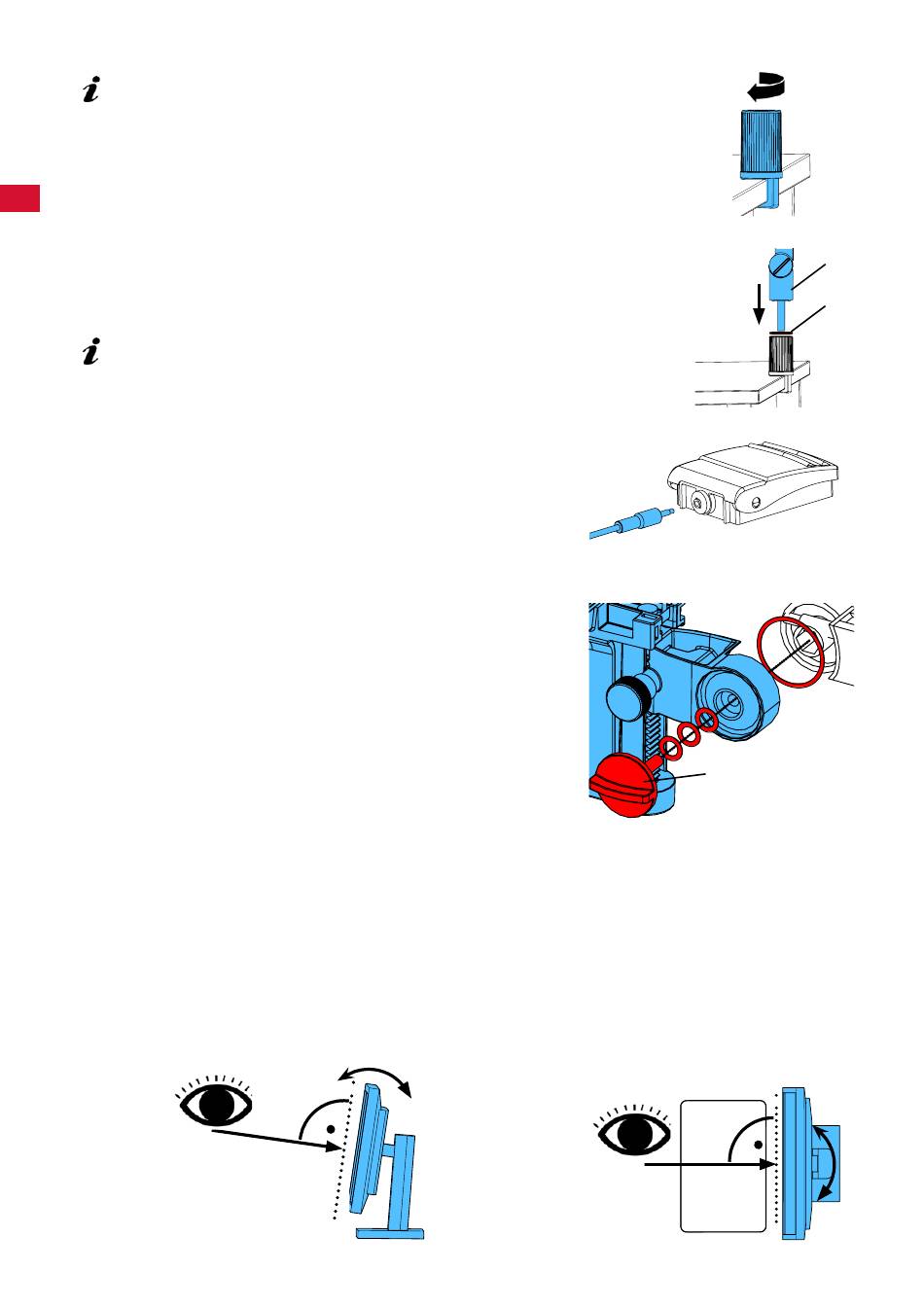

Fig. 8
