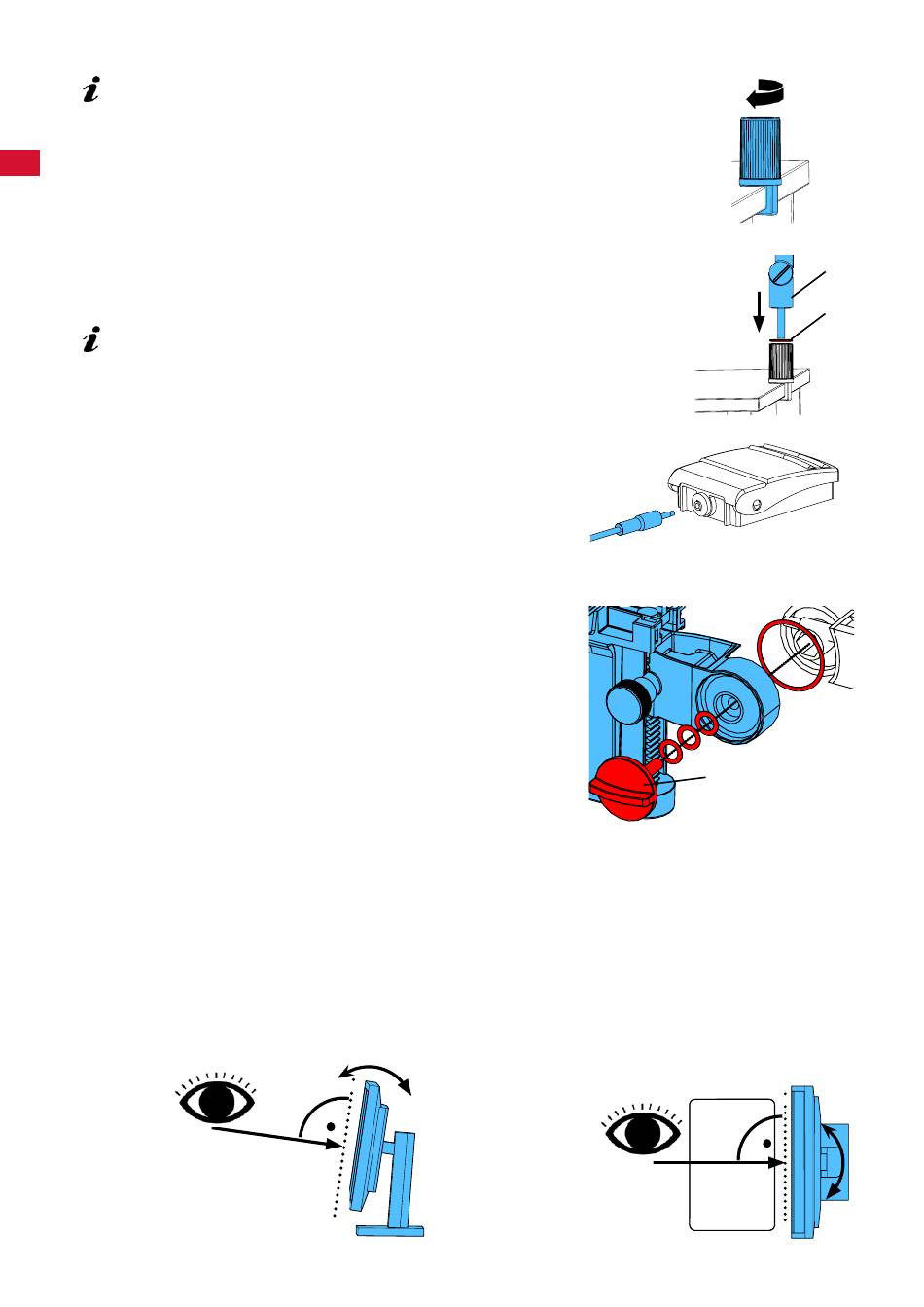

4.3.1 Montaggio del braccio di supporto
Il braccio di supporto viene montato sul piano del tavolo di
preferenza sul retro o di lato, ad almeno 400 mm dal bordo
anteriore. In questo modo è possibile sfruttare in modo otti-
male l'intero campo di movimento del braccio di supporto.
⇒ Mediante il morsetto universale fissare la base sul retro o di lato
it
al piano del tavolo (Fig� 4)�
Il morsetto universale è adatto per tavoli con piano di spessore
compreso tra 18 e 74 mm�
Per ulteriori possibilità di fissaggio vedere il capitolo 3.4.
⇒ Inserire il braccio di supporto (2) nella base. Verificare che il
disco rosso di materiale sintetico (30) sia situato tra la base e il
braccio di supporto�
Il cavo di alimentazione elettrica della testata è integrato nel
braccio di supporto e i cavi del mouse, dell'interruttore a
pedale e del monitor sono già stati inseriti nella canalina dei
cavi sul retro del braccio di supporto.
⇒ Collocare il mouse (11, Fig� 1) accanto al piano di appoggio�
⇒ Collocare l'interruttore a pedale (10, Fig� 1) sotto il tavolo e inse-
rire il cavo dell'interruttore a pedale nell'interruttore a
4.3.2 Montaggio della testata
Per montare la testata sono necessarie quattro rondelle (vede-
re la figura 7).
Le tre rondelle piccole (color oro/nero/oro) sono già state appli-
cate nell'ordine corretto sulla vite di fissaggio (31) del braccio
di supporto. La rondella grande è fissata alla testata da una
striscia adesiva con estremità rossa�
⇒ Rimuovere la striscia adesiva con estremità rossa�
⇒ Svitare la vite di fissaggio (31) dal braccio di supporto.
⇒ Inserire la vite di fissaggio con tutte le tre rondelle piccole
nell'adattatore della testata�
⇒ Verificare che la rondella grande e le tre rondelle piccole sia-
no posizionate nell'ordine corretto (color oro/nero/oro) come
illustrato in figura.
⇒ Applicare l'adattatore con la vite di fissaggio e serrare la vite
di fissaggio fino a quando la testata non si inclina più verso il
basso�
4.3.3 Installazione del monitor
⇒ Posizionare il monitor in modo da poter osservare il campo visivo all'altezza degli occhi� La distanza
dall'osservatore deve essere pari a 50 - 70 cm�
⇒ Orientare il monitor (inclinarlo, ruotarlo sul piede di appoggio) in modo da poterlo osservare ad angolo
retto in ogni piano ortogonale al monitor stesso (Fig� 8 / 9)�
pedale�
Fig. 8
- 8 -
Fig. 4
2
30
Fig. 5
Fig. 6
31
Fig. 7
Fig. 9
