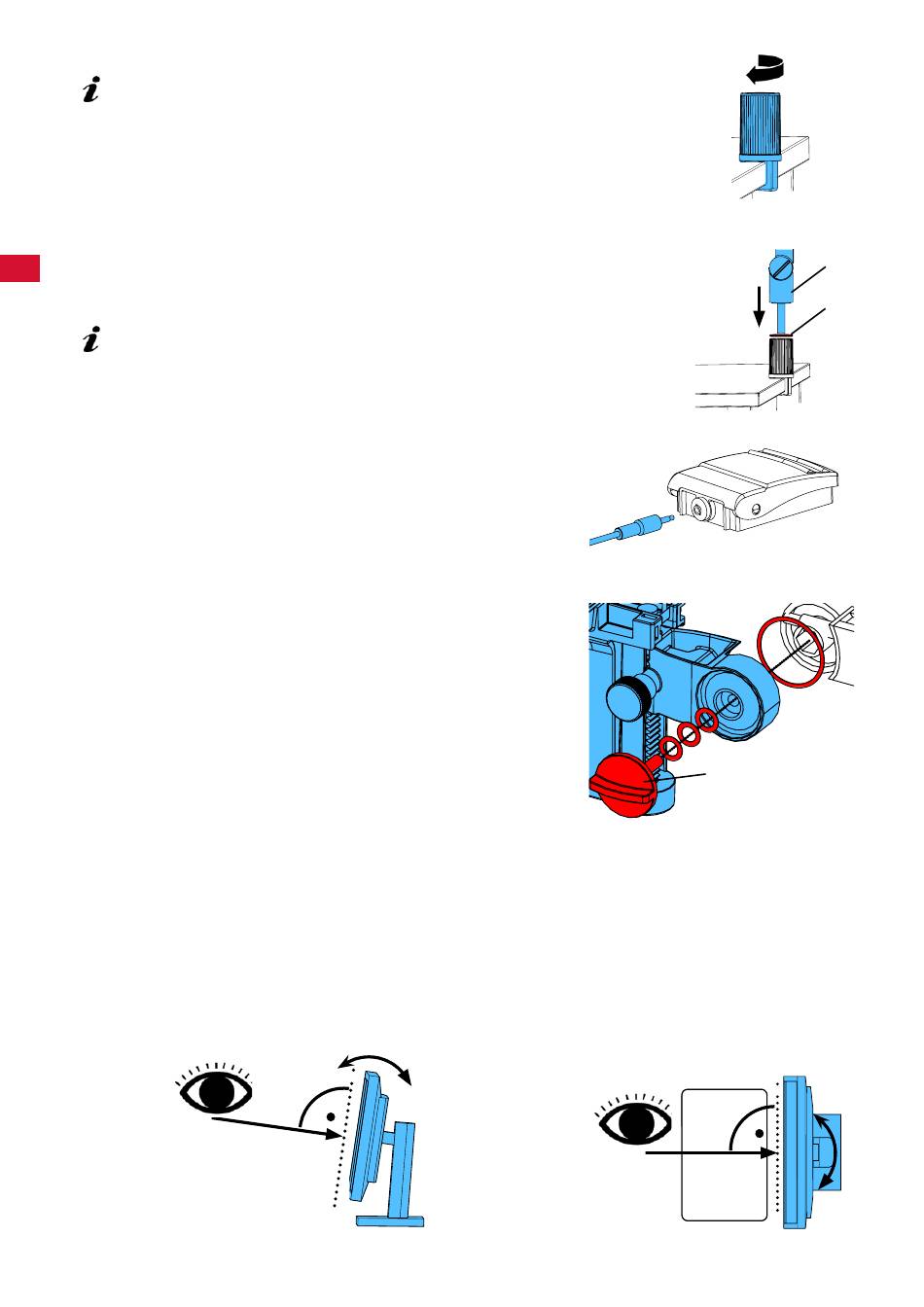

4.3.1 Tutucu kolun montajı
Tutucu kol tercihen arka tarafa veya yan kısma ön kenardan
minimum 400 mm mesafede masa tablası üzerine monte edi-
lir.
Böylelikle tutucu kolun dönüş alanından optimum yararlanma
olanağı doğar.
⇒ Kaideyi üniversal mengeneyle birlikte çalışma masasının arka
tarafına veya yan kısmına monte ediniz (Resim 4).
Üniversal mengene 18 ila 74 mm tabla kalınlığı olan masalar için
uygundur.
Diğer sabitleme olanakları için bakınız Bölüm 3.4.
tr
⇒ Tutucu kolu (2) kaidenin içine sokunuz. Kırmızı plastik (30) kaide
ile tutucu kol arasına yerleştirilmiş olmasına dikkat ediniz.
Kafa bölümü için kullanılan gerilim besleme kablosu tutu-
cu kola entegre edilmiştir. Maus kablosu, pedallı anahtar ve
monitör tutucu kolun arka tarafındaki kablo kanalına önceden
geçirilerek takılmış durumdadır.
⇒ Mausu (11, Resim 1) masa üstü pedin yanına yerleştiriniz.
⇒ Pedallı anahtarı (10, Resim 1) masanın altına yerleştiriniz.
4.3.2 Kafa bölümünün montajı
Kafa bölümünün montajı için dört adet rondela gereklidir
(bakınız Resim 7).
Üç adet küçük rondela (altın / siyah / altın) önceden doğ-
ru sıralama halinde tutucu kol üzerindeki sabitleme vidası
(31) üzerine geçirilmiştir. Büyük rondela bir yapışkan şeritle
kırmızı uç kısımdan kafa bölümüne sabitlenmiştir.
⇒ Yapışkan şeridi kırmızı uç kısım ile çıkarınız.
⇒ Tutucu koldaki sabitleme vidasını (31) gevşetiniz.
⇒ Sabitleme vidasını üç adet küçük rondelalarla birlikte kafa
bölümünün adaptörü içine sokunuz.
⇒ Üç adet küçük rondelanın doğru sıralamada olmasına
(altın / siyah / altın) ve büyük rondelanın resimde gösteril-
diği gibi yerleştirilmiş olmasına dikkat ediniz.
⇒ Adaptörü sabitleme vidasıyla yerleştiriniz ve sabitleme
vidasını kafa bölümü artık aşağıya doğru düşmeyecek
biçimde sıkınız.
4.3.3 Monitörün kurulumu
⇒ Monitörü doğrudan görüş alanında olacak biçimde yerleştiriniz. İzleyiciye olan mesafe 50 ila 70 cm
olmalıdır.
⇒ Monitörü, bakış yönü tüm düzlemlerde monitöre dikey olacak biçimde hizalayınız (yatırınız, stant ayağı
üzerinden döndürünüz) (Resim 8 / 9).
Resim 8
- 8 -
Resim 4
2
30
Resim 5
Resim 6
31
Resim 7
Resim 9
