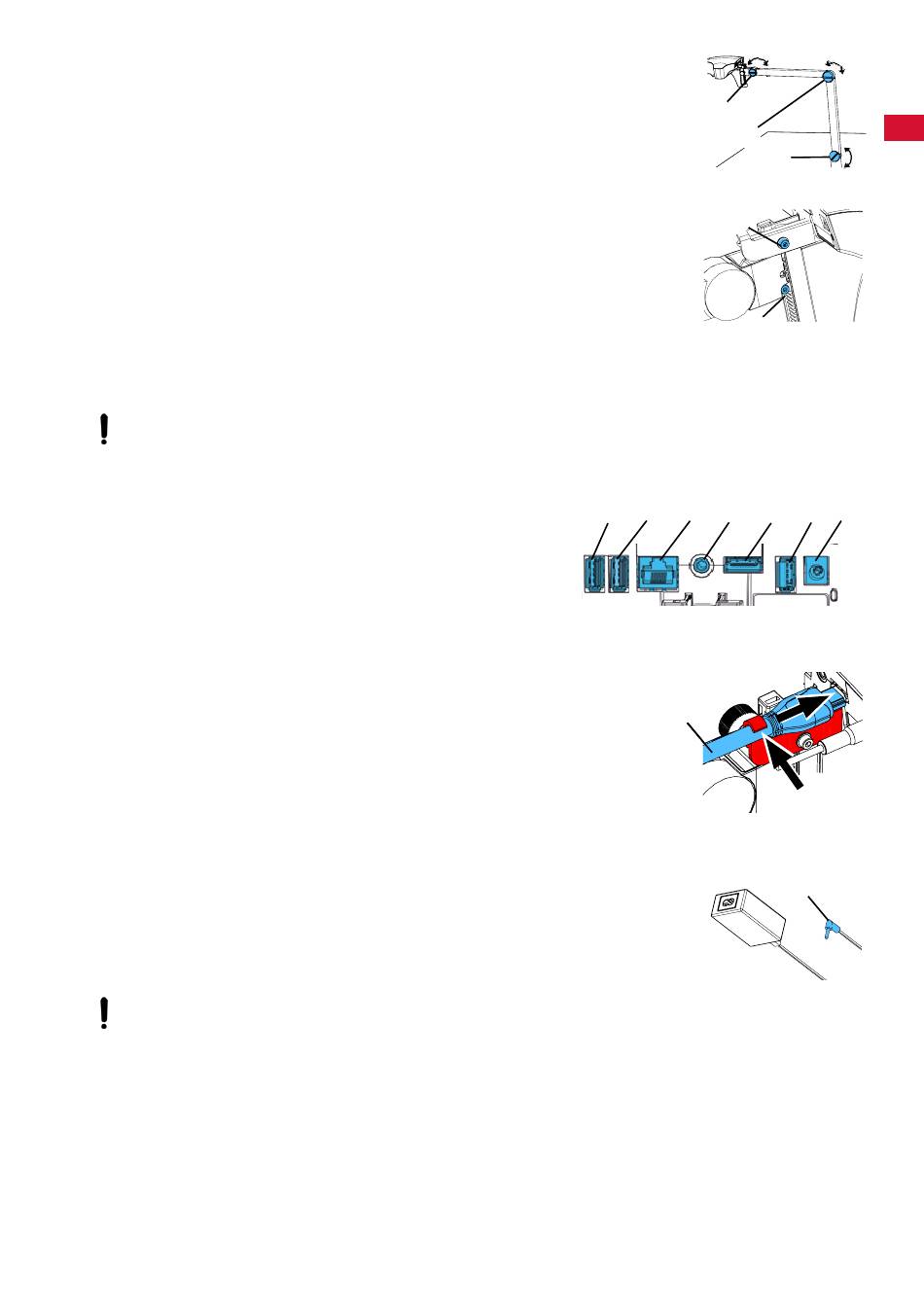

4.3.4 Réglage des forces de serrage
Pour fixer la position de la tête, les forces de serrage des trois
articulations sont réglables individuellement�
• Bras support
- Vis de fixation de la tête (31).
- Vis de serrage médiane (32)�
- Vis de serrage du pied (33)�
• Pivotement de la tête à droite / à gauche
- Vis de serrage (34) avec outil joint (9, Fig� 1)�
• Réglage en hauteur
- Vis de serrage (35) avec outil joint (9, Fig� 1)�
4.4 Raccordement électrique
Plusieures fiches et les prises de connection correspondantes sont marquées par des repères
colorés. Lors du raccordement respecter la cohérence du code couleur ! Les éléments connectés
de façon incorrecte peuvent être endommagés par la tension trop élevée.
4.4.1 Connecteurs de la tête
La clé USB et les câbles se raccordent au dos de la tête
(Fig� 12-a)�
⇒ Câble de l'écran ==> connecteur HDMI (21)�
Insérer le câble HDMI (36) d'abord dans le clip de maintien
et le brancher ensuite tout droit dans la fiche.
⇒ Câble de la pédale ==> connecteur (23)�
⇒ Câble de la souris ==> connecteur (24)�
⇒ Clé mémoire USB ==> connecteur (22)�
⇒ Rallonge réseau ==> connecteur (25)�
⇒ Alimentation de la tête (intégrée dans le bras support)
==> connecteur (20)�
⇒ Clé Renfert CONNECT ==> Interface Renfert
CONNECT (26)�
4.4.2 Adaptateur secteur de la tête EASY view 3D
Le câble de l'adaptateur secteur de l'EASY view 3D (4, Fig� 1)
est muni d'une fiche jack coudée (37).
⇒ Brancher la fiche jack sur la prise du câble d'alimentation
qui dépasse au bas du bras support�
Respecter la correspondance du code couleur entre le
câble et la prise de connection !
Ne jamais brancher la fiche jack sur le connecteur prévu
pour la pédale (23, Fig. 12-a) ! Ceci détruirait la tête.
⇒ Brancher le câble secteur sur l'adaptateur secteur et sur la
prise de courant du bâtiment�
22
- 9 -
31
32
33
Fig. 10
34
35
Fig. 11
24 25 23 21 26
Fig. 12-a
2. 2.
36 36
1.
1.
Abb. 12-b Fig. 12-b
37
Fig. 13
fr
20
