7 Accessori
Questo capitolo descrive in che modo si collegano e si usano i componenti accessori del sistema� Questi
componenti non sono in dotazione� Possono essere ordinati e acquistati come accessori (vedere il capito-
lo 3�4 Accessori)�
In caso di impiego di accessori NON di Renfert, non può essere concessa alcuna garanzia sulla funziona-
lità. Sono all'occorrenza richieste impostazioni specifiche sull'apparecchio supplementare.
7.1 EASY view 3D Videoregistratore HDMI
Con il videoregistratore HDMI si possono registrare e sonorizzare sequenze video in una penna USB�
A tal fine il videoregistratore HDMI viene collegato tra la testata e il monitor.
Al videoregistratore HDMI si collega la penna USB�
7.1.1 Collegamento
Il cavo HDMI-DVI del monitor deve essere sostituito con il cavo HDMI-HDMI del videoregistratore
HDMI (in dotazione).
⇒ Estrarre tutte le spine dalla testata, ad eccezione di quella di alimentazione elettrica (20, Fig� 2)�
⇒ Rimuovere le clip di fissaggio e togliere la canalina dei cavi.
⇒ Estrarre il cavo HDMI-DVI del monitor dalla canalina dei cavi�
⇒ Servendosi del sussidio di infilatura, inserire il cavo HDMI-HDMI del videoregistratore HDMI nella cana-
lina dei cavi. A tal fine vedere anche il capitolo 8.3.
⇒ Riapplicare le clip di fissaggio e fissare la canalina dei cavi al
braccio di supporto�
⇒ Collegare il cavo HDMI-HDMI del videoregistratore HDMI
al connettore (21, Fig� 2) della testata e al connettore
HDMI IN (51) del videoregistratore HDMI�
⇒ Collegare il cavo HDMI-DVI del monitor al connettore
HDMI OUT (50) del videoregistratore HDMI�
⇒ Collegare un'altra penna USB alla porta USB HOST (53)�
⇒ Collegare l'alimentatore del videoregistratore HDMI al con-
nettore DC IN (52)�
Assicurarsi che il cavo e la presa di collegamento abbiano lo
stesso codice colore!
⇒ Inserire la spina di rete in una presa di corrente dell'edificio.
♦ Il LED di segnalazione (55) si accende in verde, segnalan-
do che il videoregistratore è pronto a registrare.
Dopo aver collegato la penna USB in dotazione come supporto di memoria esterno al videoregi-
stratore HDMI, non è più possibile salvare screenshot in essa. Per salvare screenshot e registrare
sequenze video, è necessario utilizzare una seconda penna USB.
È possibile iniziare la registrazione solo dopo circa 30 secondi dall'accensione del videoregistra-
tore HDMI o dopo 30 secondi dal collegamento della penna USB.
7.1.2 Registrazione di sequenze video
Dopo aver collegato il videoregistratore HDMI, in un supporto di memoria esterno, ad esempio la penna
USB, si possono registrare sequenze video�
Vengono registrati i dati dell'immagine trasmessi dalla testata al monitor�
Le sequenze video possono essere registrate sia in modalità 2D sia in modalità 3D�
Per poter osservare le sequenze video 3D su un PC, è necessario un monitor in grado di riprodurre im-
magini 3D e occhiali 3D�
Per registrare sequenze video:
⇒ Premere il tasto REC (56, Fig� 35) del videoregistratore HDMI�
♦ La registrazione ha inizio�
♦ Il LED di segnalazione (55, Fig. 35) è acceso in rosso.
⇒ Premere di nuovo il tasto REC del videoregistratore HDMI�
♦ La registrazione termina e i dati vengono salvati sul supporto di memoria�
♦ Il LED di segnalazione lampeggia in rosso, segnalando che è in corso il salvataggio dei dati.
♦ Il LED di segnalazione si accende in verde, segnalando che il videoregistratore HDMI è di nuovo
pronto a registrare�
- 19 -

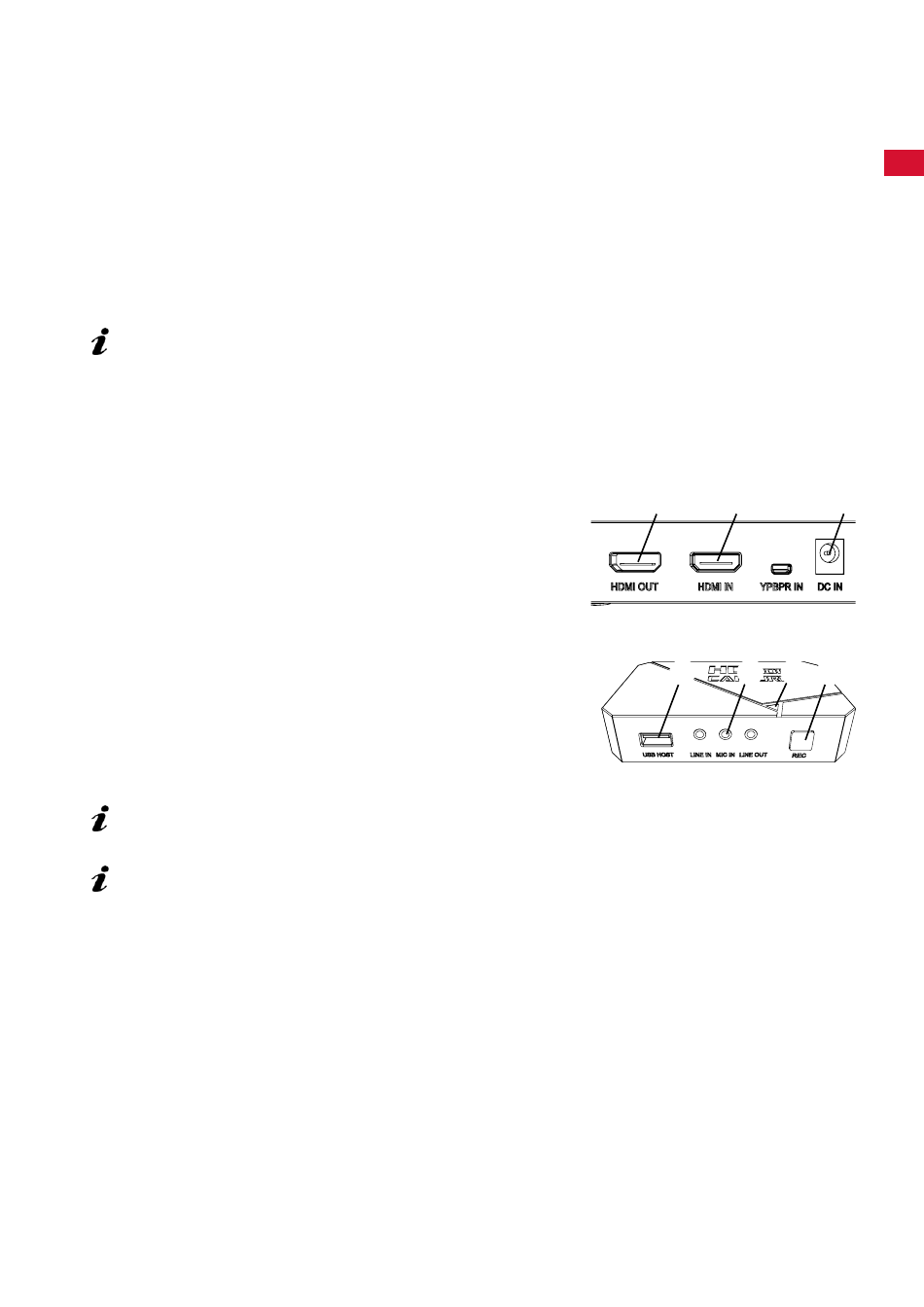

50 51
Fig. 35
53 54 55 56
Fig. 36
it
52
