28 AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC
DDLfWin-Software bedienen
linker Bereich
Ausgänge
Diagnose
Eingabemöglichkeiten
Signallampen

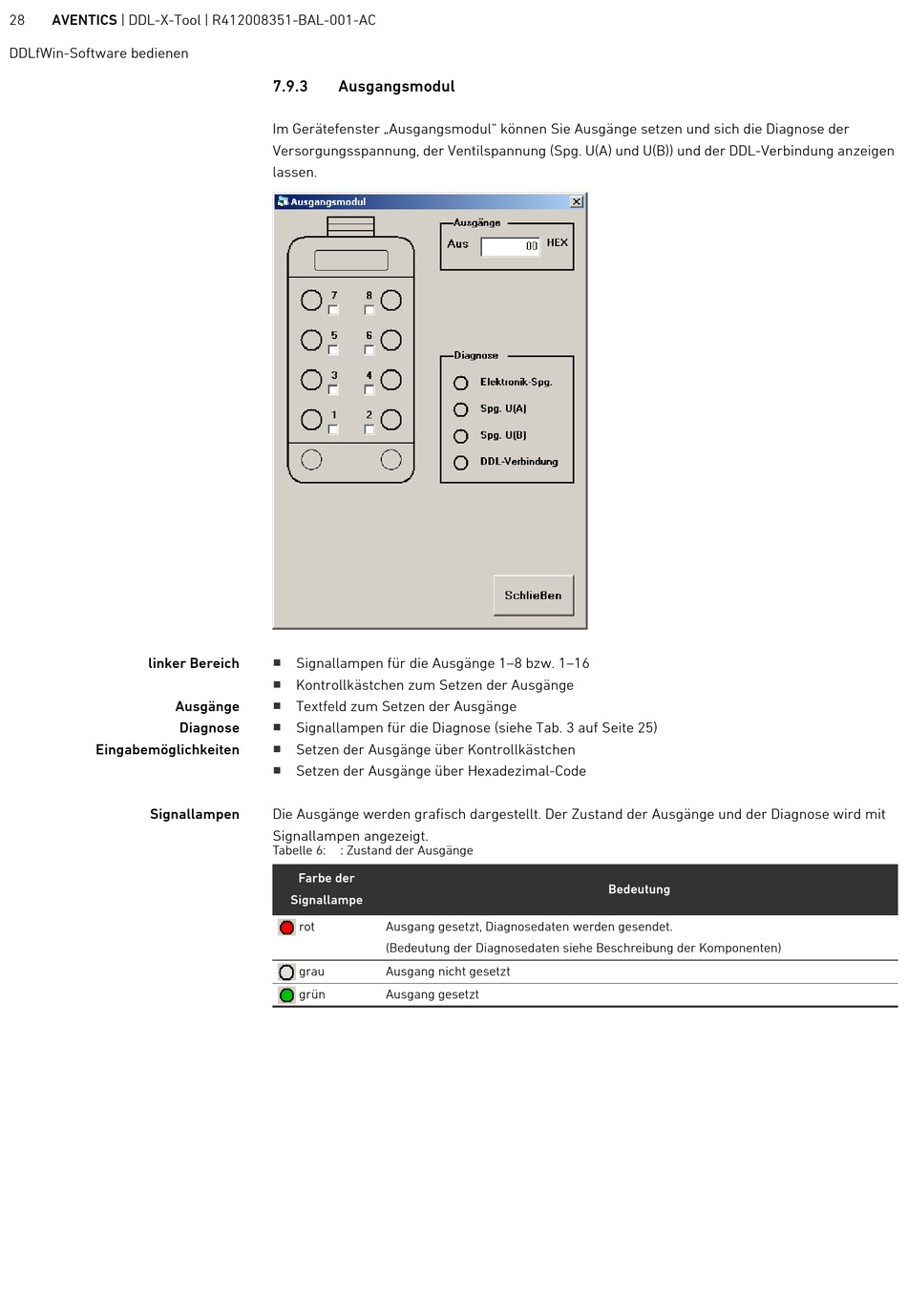

7.9.3 Ausgangsmodul
Im Gerätefenster „Ausgangsmodul" können Sie Ausgänge setzen und sich die Diagnose der
Versorgungsspannung, der Ventilspannung (Spg. U(A) und U(B)) und der DDL-Verbindung anzeigen
lassen.
Signallampen für die Ausgänge 1–8 bzw. 1–16
Kontrollkästchen zum Setzen der Ausgänge
Textfeld zum Setzen der Ausgänge
Signallampen für die Diagnose (siehe Tab. 3 auf Seite 25)
Setzen der Ausgänge über Kontrollkästchen
Setzen der Ausgänge über Hexadezimal-Code
Die Ausgänge werden grafisch dargestellt. Der Zustand der Ausgänge und der Diagnose wird mit
Signallampen angezeigt.
Tabelle 6: : Zustand der Ausgänge
Farbe der
Signallampe
rot Ausgang gesetzt, Diagnosedaten werden gesendet.
(Bedeutung der Diagnosedaten siehe Beschreibung der Komponenten)
grau Ausgang nicht gesetzt
grün Ausgang gesetzt
Bedeutung
