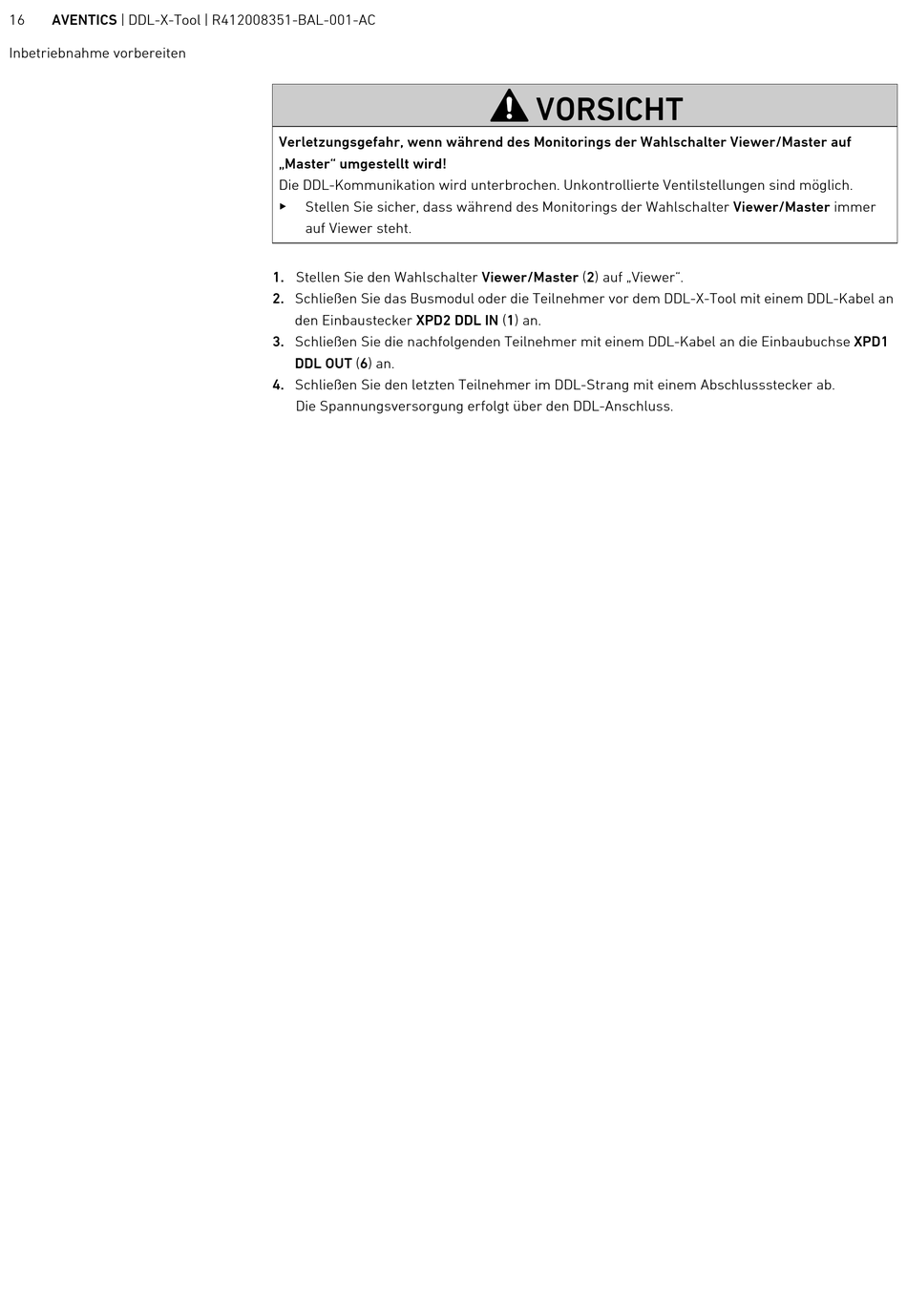

16 AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC
Inbetriebnahme vorbereiten
Verletzungsgefahr, wenn während des Monitorings der Wahlschalter Viewer/Master auf
„Master" umgestellt wird!
Die DDL-Kommunikation wird unterbrochen. Unkontrollierte Ventilstellungen sind möglich.
Stellen Sie sicher, dass während des Monitorings der Wahlschalter Viewer/Master immer
auf Viewer steht.
1. Stellen Sie den Wahlschalter Viewer/Master (2) auf „Viewer".
2. Schließen Sie das Busmodul oder die Teilnehmer vor dem DDL-X-Tool mit einem DDL-Kabel an
den Einbaustecker XPD2 DDL IN (1) an.
3. Schließen Sie die nachfolgenden Teilnehmer mit einem DDL-Kabel an die Einbaubuchse XPD1
DDL OUT (6) an.
4. Schließen Sie den letzten Teilnehmer im DDL-Strang mit einem Abschlussstecker ab.
Die Spannungsversorgung erfolgt über den DDL-Anschluss.
VORSICHT
