30 AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC
DDLfWin-Software bedienen
linker Bereich
Eingänge
Ausgänge
Diagnose
Eingabemöglichkeiten
Signallampen

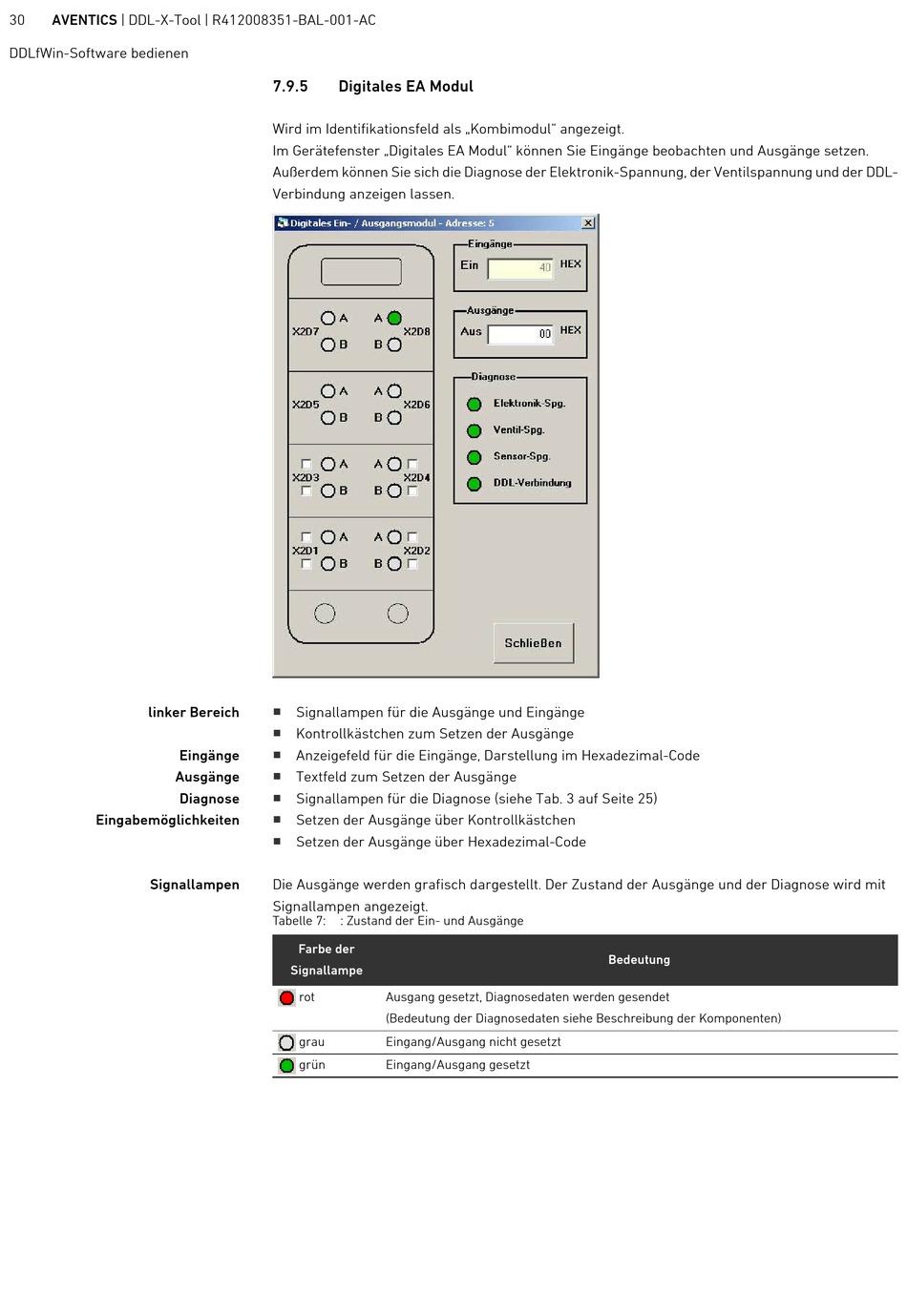

7.9.5 Digitales EA Modul
Wird im Identifikationsfeld als „Kombimodul" angezeigt.
Im Gerätefenster „Digitales EA Modul" können Sie Eingänge beobachten und Ausgänge setzen.
Außerdem können Sie sich die Diagnose der Elektronik-Spannung, der Ventilspannung und der DDL-
Verbindung anzeigen lassen.
Signallampen für die Ausgänge und Eingänge
Kontrollkästchen zum Setzen der Ausgänge
Anzeigefeld für die Eingänge, Darstellung im Hexadezimal-Code
Textfeld zum Setzen der Ausgänge
Signallampen für die Diagnose (siehe Tab. 3 auf Seite 25)
Setzen der Ausgänge über Kontrollkästchen
Setzen der Ausgänge über Hexadezimal-Code
Die Ausgänge werden grafisch dargestellt. Der Zustand der Ausgänge und der Diagnose wird mit
Signallampen angezeigt.
Tabelle 7: : Zustand der Ein- und Ausgänge
Farbe der
Signallampe
rot Ausgang gesetzt, Diagnosedaten werden gesendet
(Bedeutung der Diagnosedaten siehe Beschreibung der Komponenten)
grau Eingang/Ausgang nicht gesetzt
grün Eingang/Ausgang gesetzt
Bedeutung
