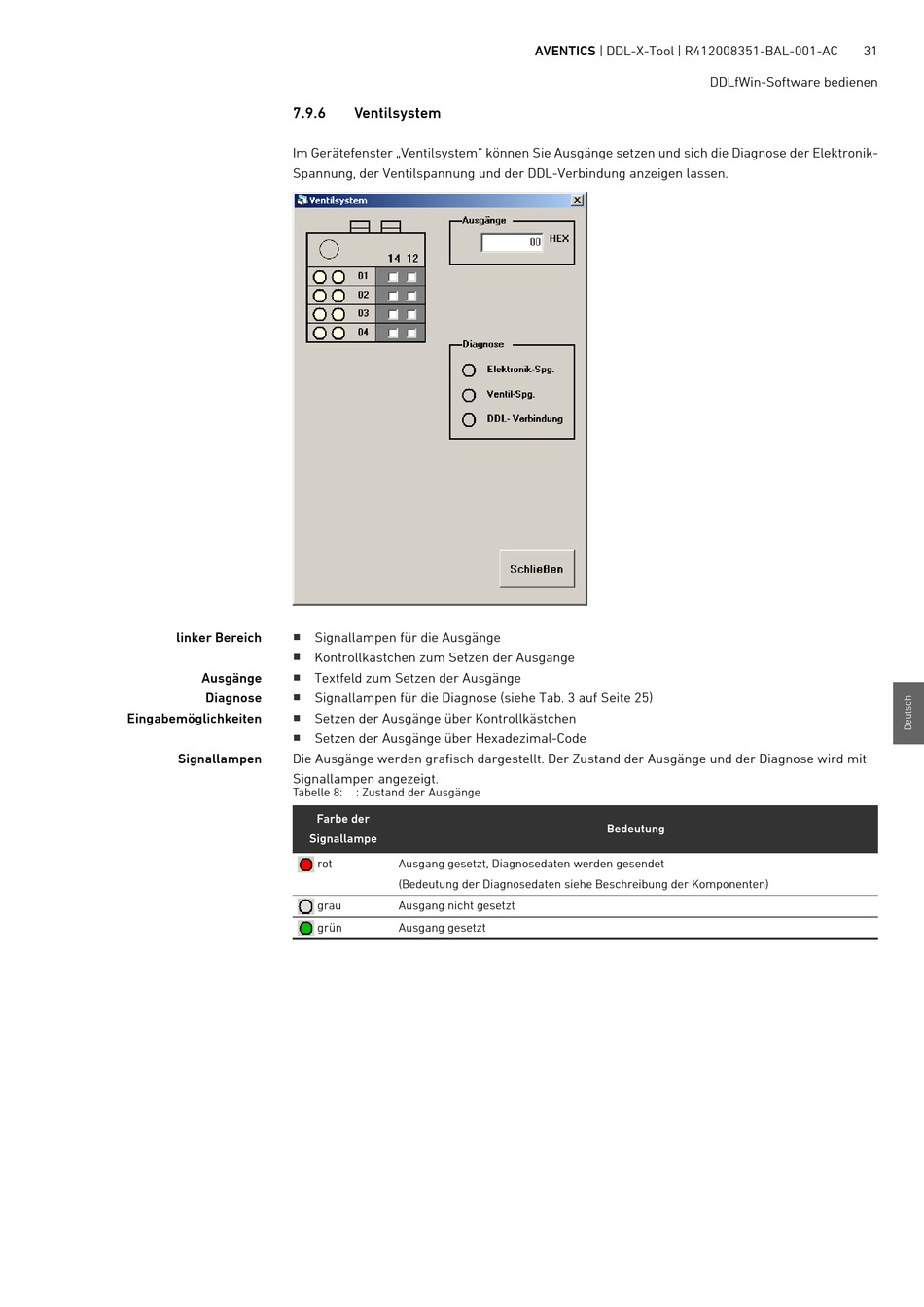

7.9.6
Im Gerätefenster „Ventilsystem" können Sie Ausgänge setzen und sich die Diagnose der Elektronik-
Spannung, der Ventilspannung und der DDL-Verbindung anzeigen lassen.
linker Bereich
Ausgänge
Diagnose
Eingabemöglichkeiten
Signallampen Die Ausgänge werden grafisch dargestellt. Der Zustand der Ausgänge und der Diagnose wird mit
Signallampen angezeigt.
Tabelle 8:
Ventilsystem
Signallampen für die Ausgänge
Kontrollkästchen zum Setzen der Ausgänge
Textfeld zum Setzen der Ausgänge
Signallampen für die Diagnose (siehe Tab. 3 auf Seite 25)
Setzen der Ausgänge über Kontrollkästchen
Setzen der Ausgänge über Hexadezimal-Code
: Zustand der Ausgänge
Farbe der
Signallampe
rot Ausgang gesetzt, Diagnosedaten werden gesendet
(Bedeutung der Diagnosedaten siehe Beschreibung der Komponenten)
grau Ausgang nicht gesetzt
grün Ausgang gesetzt
