Busmodul

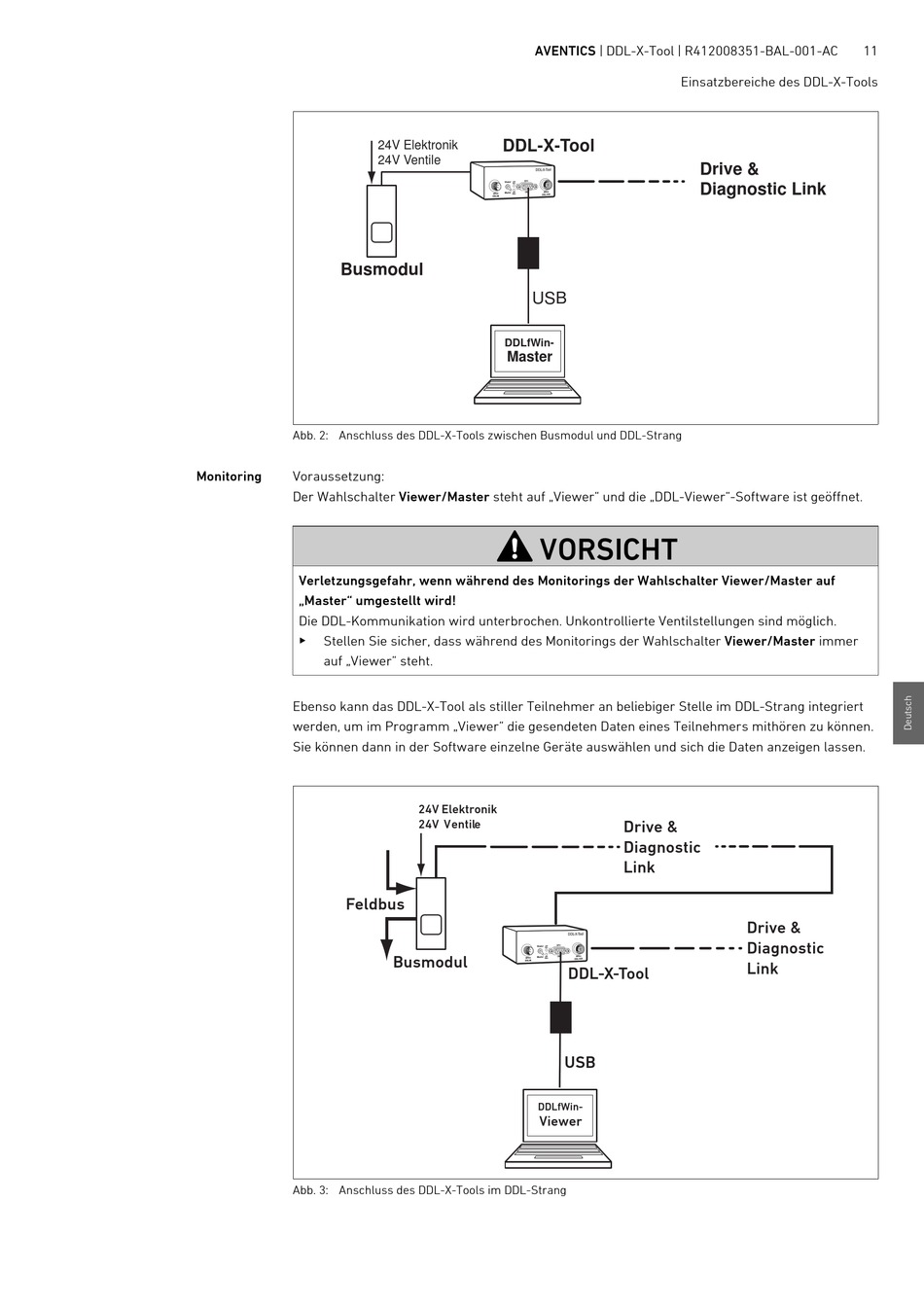

Abb. 2: Anschluss des DDL-X-Tools zwischen Busmodul und DDL-Strang
Monitoring Voraussetzung:
Der Wahlschalter Viewer/Master steht auf „Viewer" und die „DDL-Viewer"-Software ist geöffnet.
Verletzungsgefahr, wenn während des Monitorings der Wahlschalter Viewer/Master auf
„Master" umgestellt wird!
Die DDL-Kommunikation wird unterbrochen. Unkontrollierte Ventilstellungen sind möglich.
Stellen Sie sicher, dass während des Monitorings der Wahlschalter Viewer/Master immer
auf „Viewer" steht.
Ebenso kann das DDL-X-Tool als stiller Teilnehmer an beliebiger Stelle im DDL-Strang integriert
werden, um im Programm „Viewer" die gesendeten Daten eines Teilnehmers mithören zu können.
Sie können dann in der Software einzelne Geräte auswählen und sich die Daten anzeigen lassen.
Feldbus
Abb. 3: Anschluss des DDL-X-Tools im DDL-Strang
AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC
DDL-X-Tool
24V Elektronik
24V Ventile
USB
DDLfWin-
Master
VORSICHT
24V Elektronik
24V Ventile
Busmodul
DDLfWin-
Viewer
Einsatzbereiche des DDL-X-Tools
Drive &
Diagnostic Link
Drive &
Diagnostic
Link
DDL-X-Tool
USB
11
Drive &
Diagnostic
Link
