10 AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC

Einsatzbereiche des DDL-X-Tools

„Schreibtischtest"
Inbetriebnahme ohne Feldbus
4 Einsatzbereiche des DDL-X-Tools
Mit dem DDL-X-Tool und der mitgelieferten Software können Sie von Ihrem Rechner aus
verschiedene Geräte in einem DDL-Strang ansteuern und beobachten. Dazu können Sie zwischen
dem Programm „Master" und „Viewer" auswählen.
Im Programm „Master" übernimmt das DDL-X-Tool die Funktion der Steuerung und versetzt damit
den DDL-Strang in einen funktionsfähigen Zustand. Im Programm „Viewer" ist das Gerät in den DDL-
Strang integriert und kann den Zustand der einzelnen Geräte anzeigen.
Außerdem kann die Software in beiden Betriebsarten den zeitlichen Verlauf des Sollwerts und des
Istwerts eines ausgewählten Geräts in der Diagramm-Funktion anzeigen.
Im Folgenden sind die möglichen Betriebsarten „Schreibtischtest", „Inbetriebnahme ohne Feldbus"
und „Monitoring" näher beschrieben.
Voraussetzung:
Der Wahlschalter Viewer/Master steht auf „Master" und die „DDL-Master"-Software ist geöffnet.
Sie können mit dem DDL-X-Tool im Programm „Master" einen so genannten „Schreibtischtest"
durchführen, um einen kompletten DDL-Strang zu testen, noch bevor er an einen Feldbus oder an
eine Steuerung angeschlossen ist. Dazu sendet die Software auf Ihrem Rechner die benötigten
Daten über eine USB-Schnittstelle an den DDL-Strang. Die Spannungsversorgung erfolgt dann über
das mitgelieferte Netzteil über die Netzanschlussbuchse X1S4 oder über die Einbaubuchsen X1S1–
X1S3 (siehe Gerätebeschreibung).
DDL-X-Tool

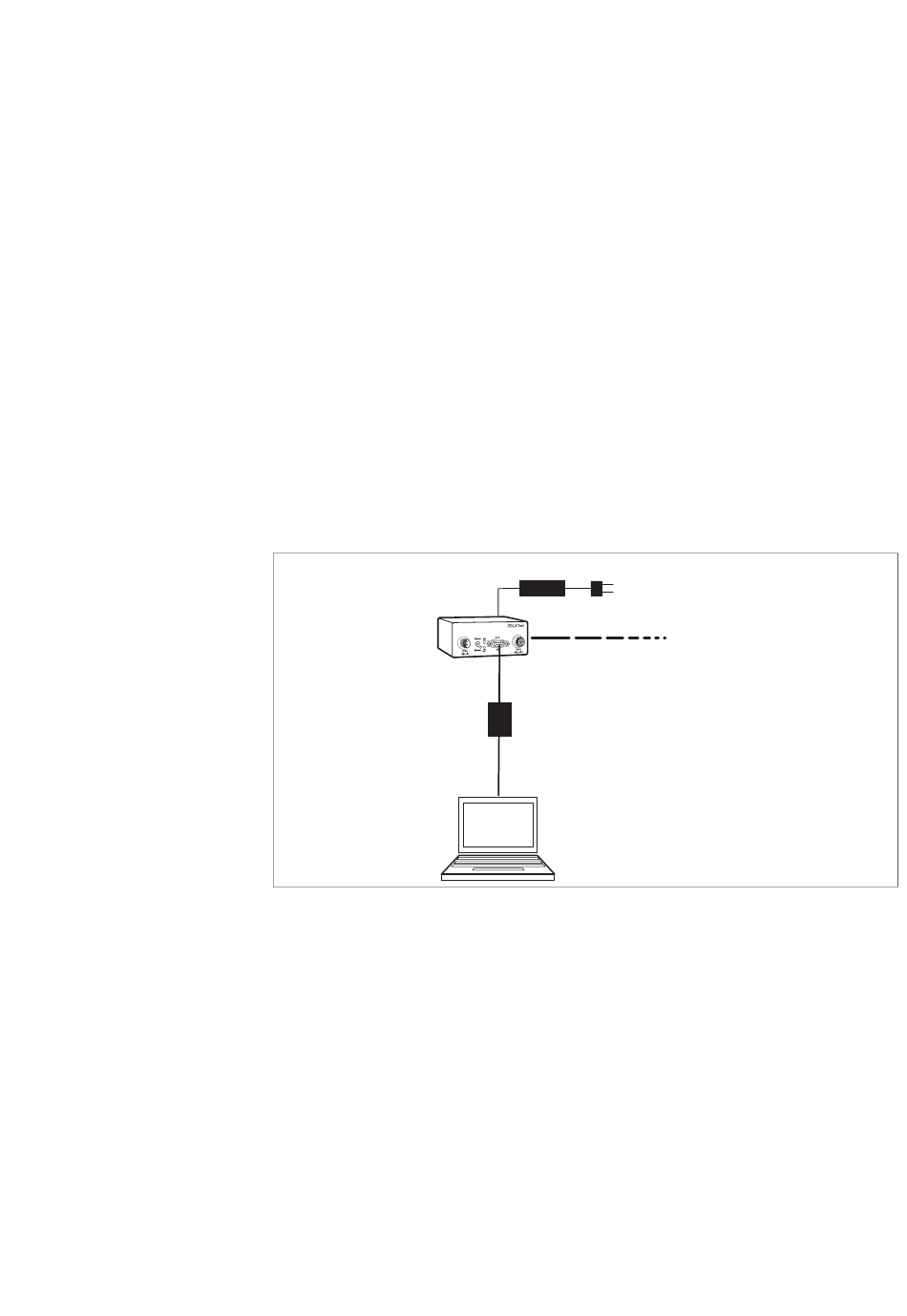

Abb. 1: Anschluss des DDL-X-Tools als Ersatz für die Steuerung
Voraussetzung:
Der Wahlschalter Viewer/Master steht auf „Master" und die „DDL-Master"-Software ist geöffnet.
Des Weiteren können Sie das DDL-X-Tool über das Busmodul über die Einbaubuchse XPD1 mit
Spannung versorgen. Schließen Sie dazu das DDL-X-Tool hinter das Busmodul und vor dem DDL-
Strang an. Mit der Software können Sie dann z. B. die Spannungsdiagnose oder das Verhalten bei
einer Not-Aus-Situation testen.
Netzteil
USB
DDLfWin-
Master
Drive &
Diagnostic Link
