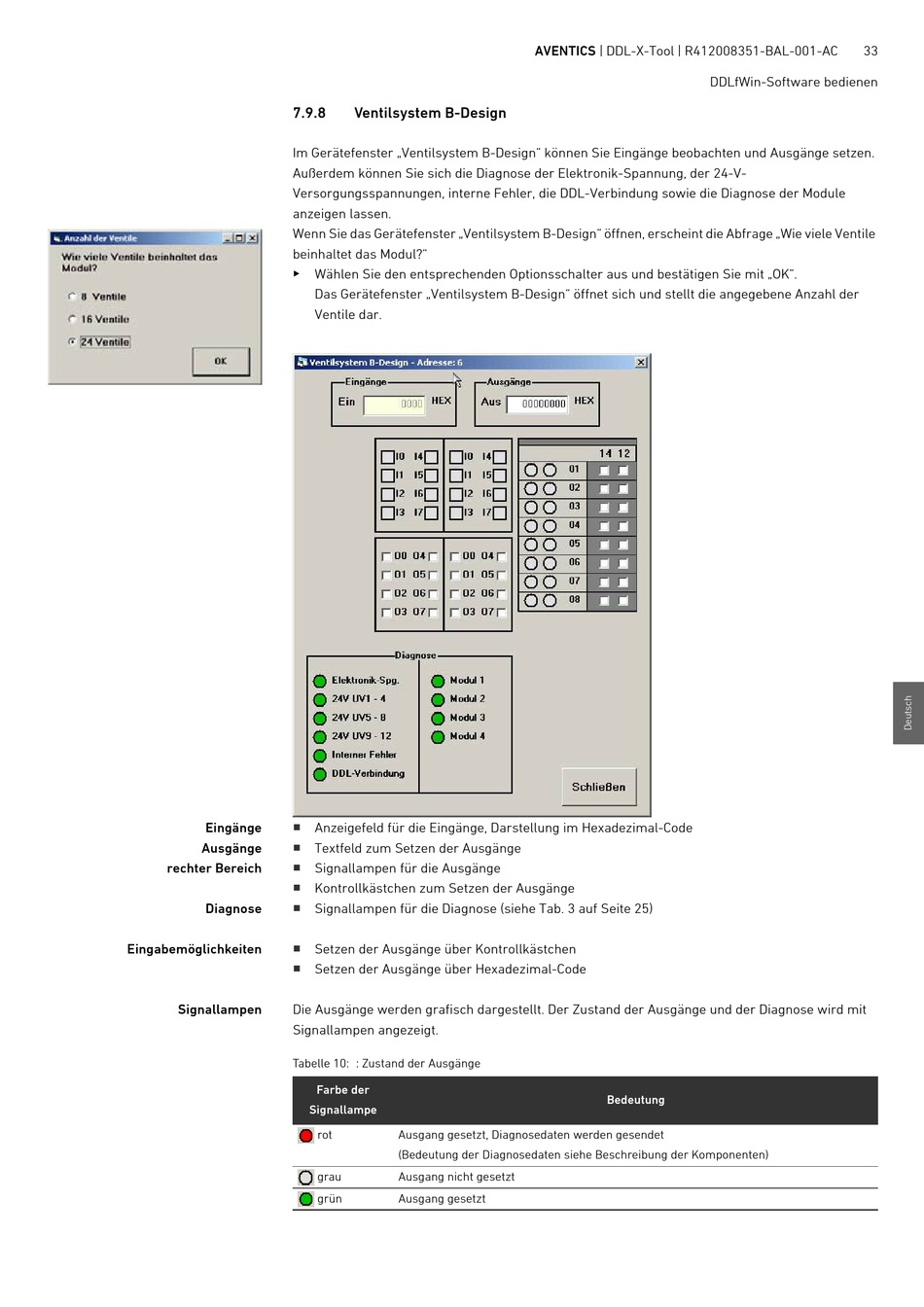

7.9.8
Im Gerätefenster „Ventilsystem B-Design" können Sie Eingänge beobachten und Ausgänge setzen.
Außerdem können Sie sich die Diagnose der Elektronik-Spannung, der 24-V-
Versorgungsspannungen, interne Fehler, die DDL-Verbindung sowie die Diagnose der Module
anzeigen lassen.
Wenn Sie das Gerätefenster „Ventilsystem B-Design" öffnen, erscheint die Abfrage „Wie viele Ventile
beinhaltet das Modul?"
Eingänge
Ausgänge
rechter Bereich
Diagnose
Eingabemöglichkeiten
Signallampen Die Ausgänge werden grafisch dargestellt. Der Zustand der Ausgänge und der Diagnose wird mit
Signallampen angezeigt.
Tabelle 10: : Zustand der Ausgänge
Ventilsystem B-Design
Wählen Sie den entsprechenden Optionsschalter aus und bestätigen Sie mit „OK".
Das Gerätefenster „Ventilsystem B-Design" öffnet sich und stellt die angegebene Anzahl der
Ventile dar.
Anzeigefeld für die Eingänge, Darstellung im Hexadezimal-Code
Textfeld zum Setzen der Ausgänge
Signallampen für die Ausgänge
Kontrollkästchen zum Setzen der Ausgänge
Signallampen für die Diagnose (siehe Tab. 3 auf Seite 25)
Setzen der Ausgänge über Kontrollkästchen
Setzen der Ausgänge über Hexadezimal-Code
Farbe der
Signallampe
rot Ausgang gesetzt, Diagnosedaten werden gesendet
(Bedeutung der Diagnosedaten siehe Beschreibung der Komponenten)
grau Ausgang nicht gesetzt
grün Ausgang gesetzt
AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC
Bedeutung
33
DDLfWin-Software bedienen
