7.9.2

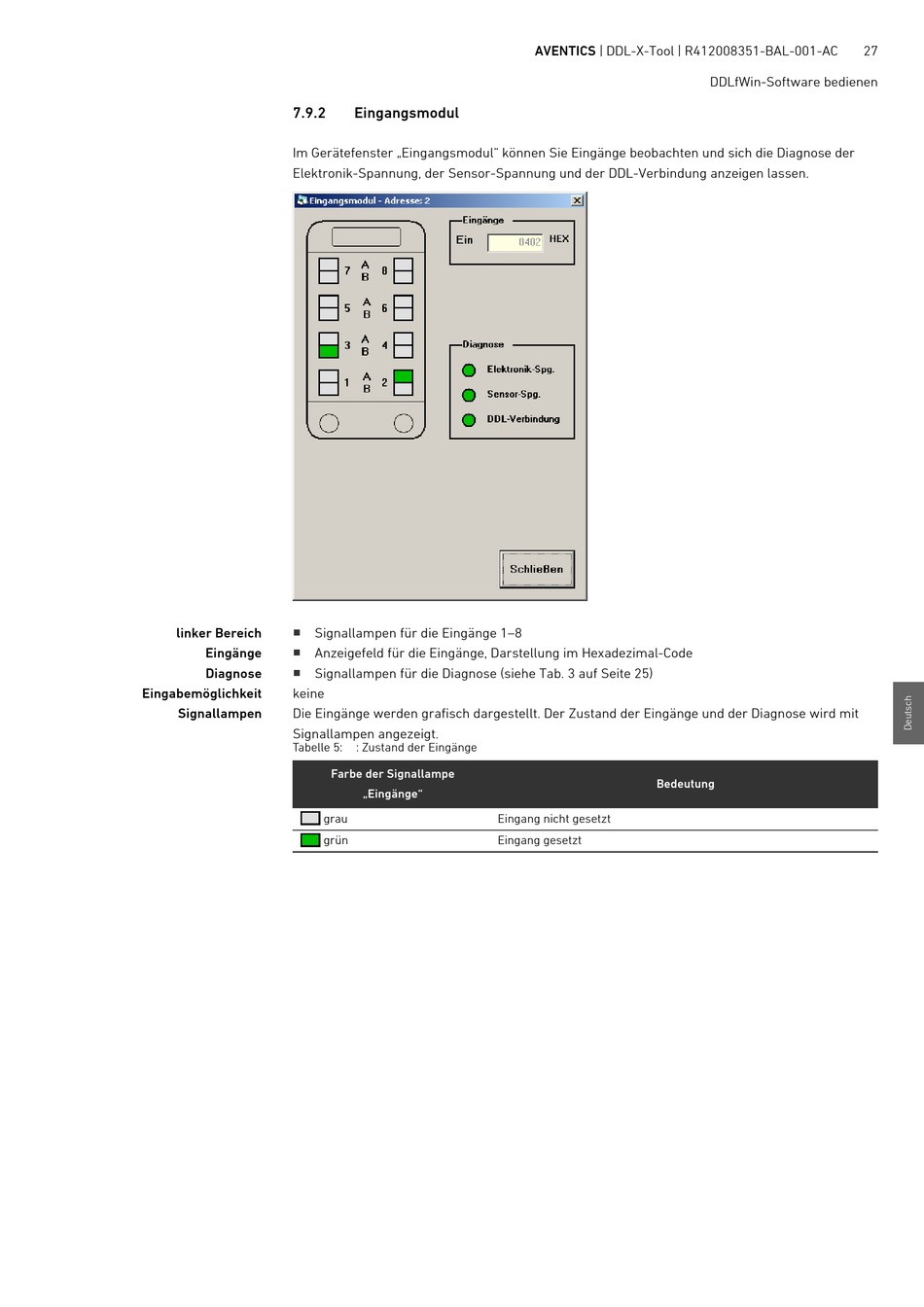

Im Gerätefenster „Eingangsmodul" können Sie Eingänge beobachten und sich die Diagnose der
Elektronik-Spannung, der Sensor-Spannung und der DDL-Verbindung anzeigen lassen.
linker Bereich Signallampen für die Eingänge 1–8
Eingänge Anzeigefeld für die Eingänge, Darstellung im Hexadezimal-Code
Diagnose Signallampen für die Diagnose (siehe Tab. 3 auf Seite 25)
Eingabemöglichkeit keine
Signallampen Die Eingänge werden grafisch dargestellt. Der Zustand der Eingänge und der Diagnose wird mit
Signallampen angezeigt.
Tabelle 5:
Eingangsmodul
: Zustand der Eingänge
Farbe der Signallampe
„Eingänge"
grau Eingang nicht gesetzt
grün Eingang gesetzt
AVENTICS | DDL-X-Tool | R412008351-BAL-001-AC
Bedeutung
27
DDLfWin-Software bedienen
