Piper PA-24 Comanche Service Manual page 130

37
PIPER COMASCHE SERVICE
MA~l-AL
18
15
•
•
NO
MATERIAL
THICKNESS NO MATERIAL THICKNESS
I 2024-T3 0025 19 2024-T3 0032
2 2024-T3
0025 20 2024-T3 0032
3 2024·T3 0020 21 2024-T3 0032
4
2024-T3 0025 22 2024-T3 0040
5
2024·T3 0025 23 2024·0 0040'
6 2024.T3
0025 24 2024-T3 0020"
7 2024,T3
0020 25 2024·T3 0032
8 2024-0 0025' 26 2024-T3 0025
9
2024-T3
0025 27
2024-T3
0032
10 2024.T3 0020
28
2024-T3 0032
II 2024·T3
0010
29
2024·T3 0032
12 5052·0 0040 30
2024.T3
0032
13 2024·T3
0025
31 2024·T3 0025
14
5052-0
o
Ol0 32
2024·T3
0025
15
3003·0
o
OS1
33
2024·T3 0025
16
2024·0 0025'
34 2024·T3
0025
17 2024-T3
0032 35
2024-T3 0025
18
2024-T3
0032 36
THERMO-
PLASTIC 0093
37
2024-0 0025'
• HEATTREATTO 2024-T4AFTEflFORMING
,. RIGHT SIDE ONLY

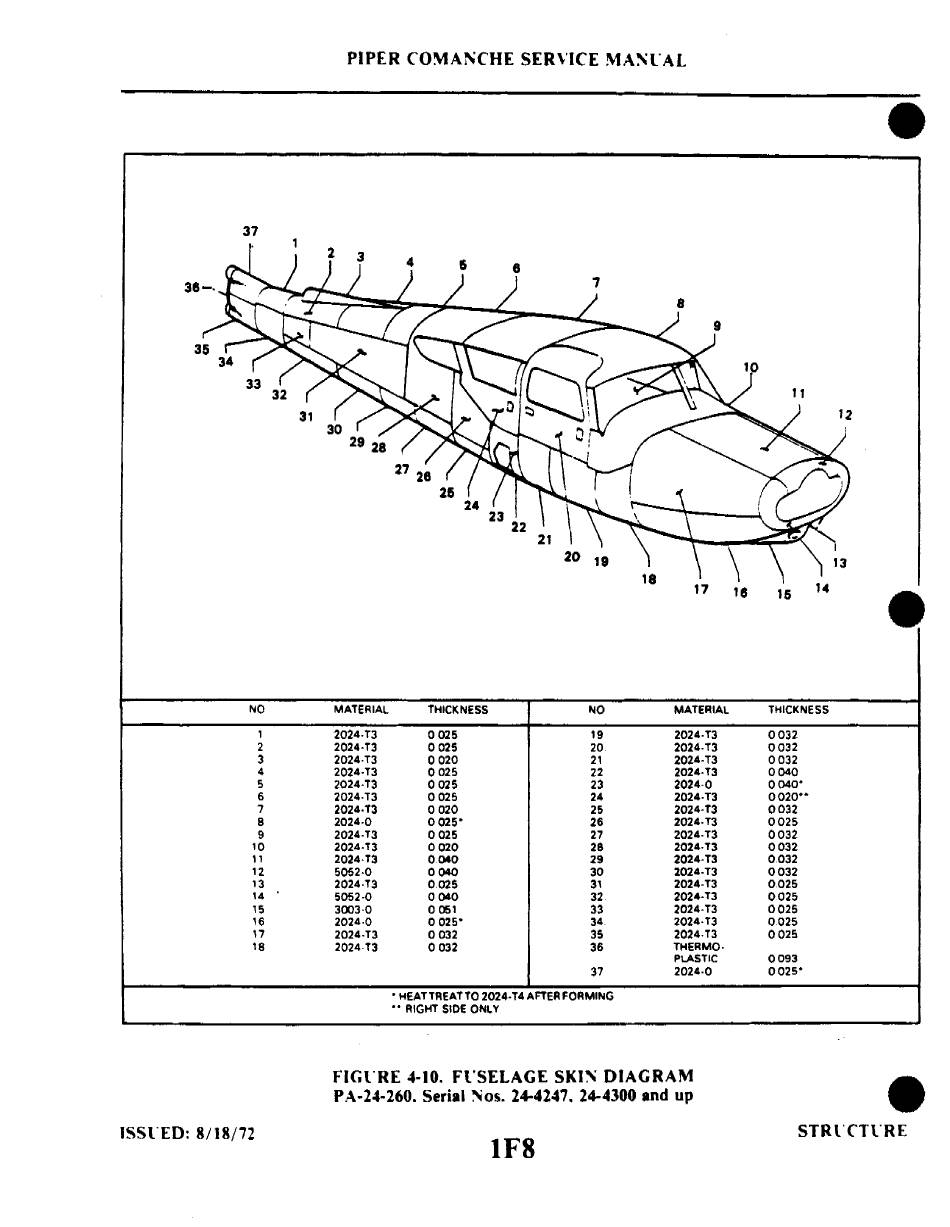

FIGt-RE 4-10. Ft'SELAGE
SKI~
DIAGRAM
PA-24-260. Serial Nos, 24-4247. 24-4300 and up
•
ISSt-ED: 8/18/72
IF8
STRl"fTt-RE
