Il modello EDU 1FR/SG può essere utilizzato con qualsiasi avvitatore Kolver per
utilizzo manuale o automatico, con frizione meccanica, sia a leva che a spinta,
diritto o a pistola.
Unità di
controllo
EDU1FR/SG

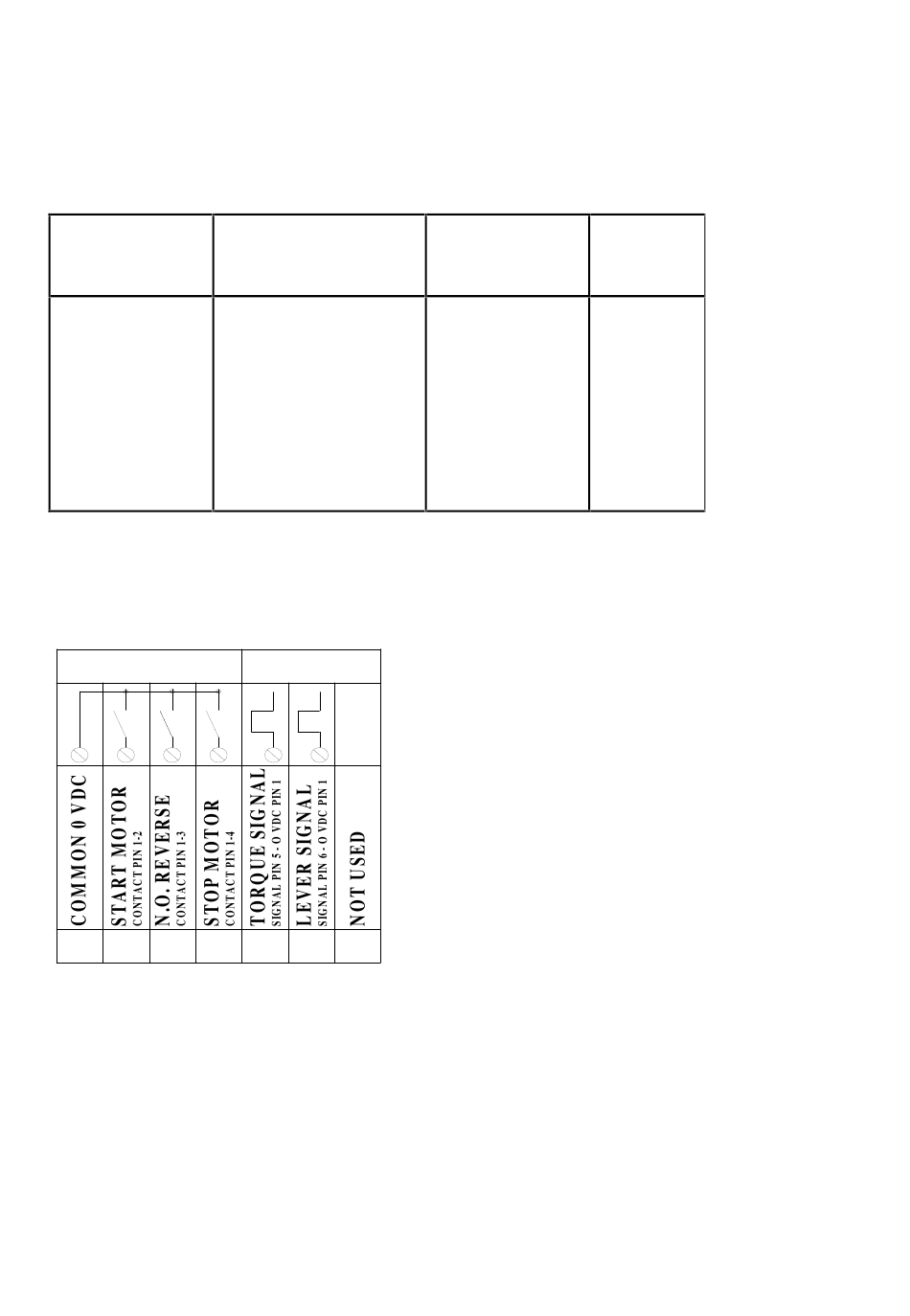

Su questo modello nel pannello posteriore è presente un connettore I/O segnali.
INPUT: per start, inversione avvitatore, stop motore. OUTPUT: segnali di coppia e
leva premuta (24V 20mA).
IN P U T
1
2
3
4
PIN 1: massa comune (COM 0Vdc)
PIN 2: tramite contatto tra pin 1 e 2, l'avvitatore avvita con controllo di coppia in
senso orario.
PIN 3: tramite contatto tra pin 1 e 3, l'avvitatore svita.
PIN 4: tramite contatto tra pin 1 e 4, il motore si ferma in qualsiasi situazione.
PIN 5: il segnale si attiva ad avvitatura avvenuta e si resetta quando si preme la
leva per una nuova avvitatura.
PIN 6: il segnale si attiva quando premo la leva o input start e si spegne al suo
rilascio.
Vers. 080920
Caratteristiche
120W, 1 connettore,
velocità e rampa
regolabile
IN: partenza e
inversione remota;
OUT: segnali di
coppia e leva in
uscita.
O U T P U T
24V 20m A
5 6 7
Dimensioni
130 x 118 x 67
Peso
0,6 Kg
