EDU 1BL

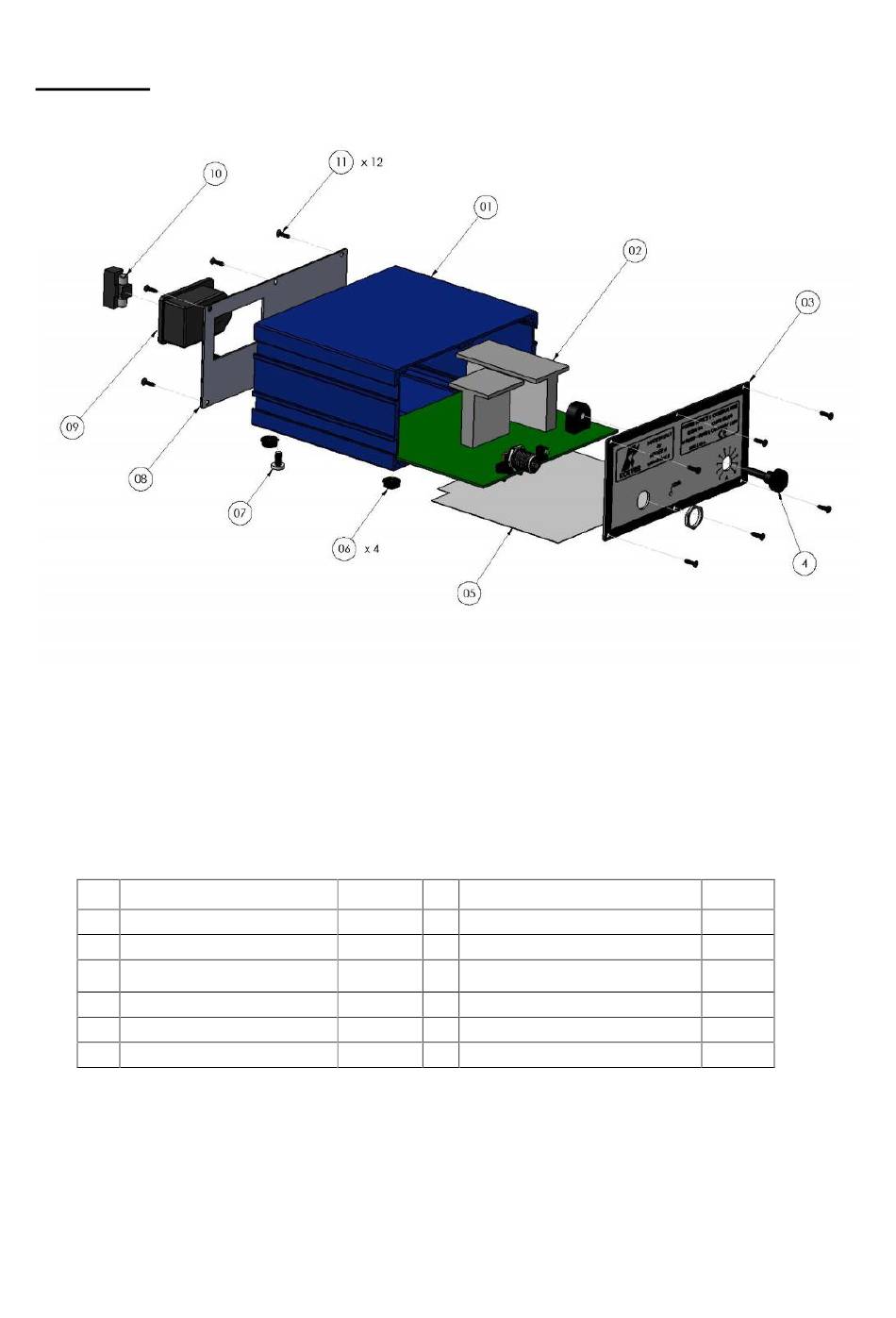

: ESPLOSO / EXPLODED VIEW
EDU 1BL: PARTI DI RICAMBIO/ SPART PARTS
RIF
DESCRIZIONE/ DESCRIPTION
1
Contenitore/ Box
2
Scheda PCB/ Main board
3
Pannello anteriore/ Front panel
4
Manopola plastica/ Plastic knob
5
Foglio isolante/ Isolating sheet
6
Piedino plastica/ Plastic support (4)
Vers. 080920
COD.
RIF
DESCRIZIONE/ DESCRIPTION
7
811010/VB
Vite/ Screw M4 x 4 mm
856807/B
8
Pannello posteriore/ Back panel
Presa con portafusibile/ Socket with
9
821605
fuseholder 230V
800640
10
Fusibile rapido/ Fuse 3,15 A
11
800653
Vite autofil./ Self tapping screw (12)
800016
COD.
806635
831617
800618
800619
800605
