EDU 1BL/SG
EDU 1BL/SG: PARTI DI RICAMBIO/ SPART PARTS
RIF
DESCRIZIONE/ DESCRIPTION
1
Contenitore/ Box
2
Scheda PCB/ Main board
3
Pannello anteriore/ Front panel
4
Manopola plastica/ Plastic knob (2)
5
Foglio isolante/ Isolating sheet
6
Piedino plastica/ Plastic support (4)
Vers. 080920

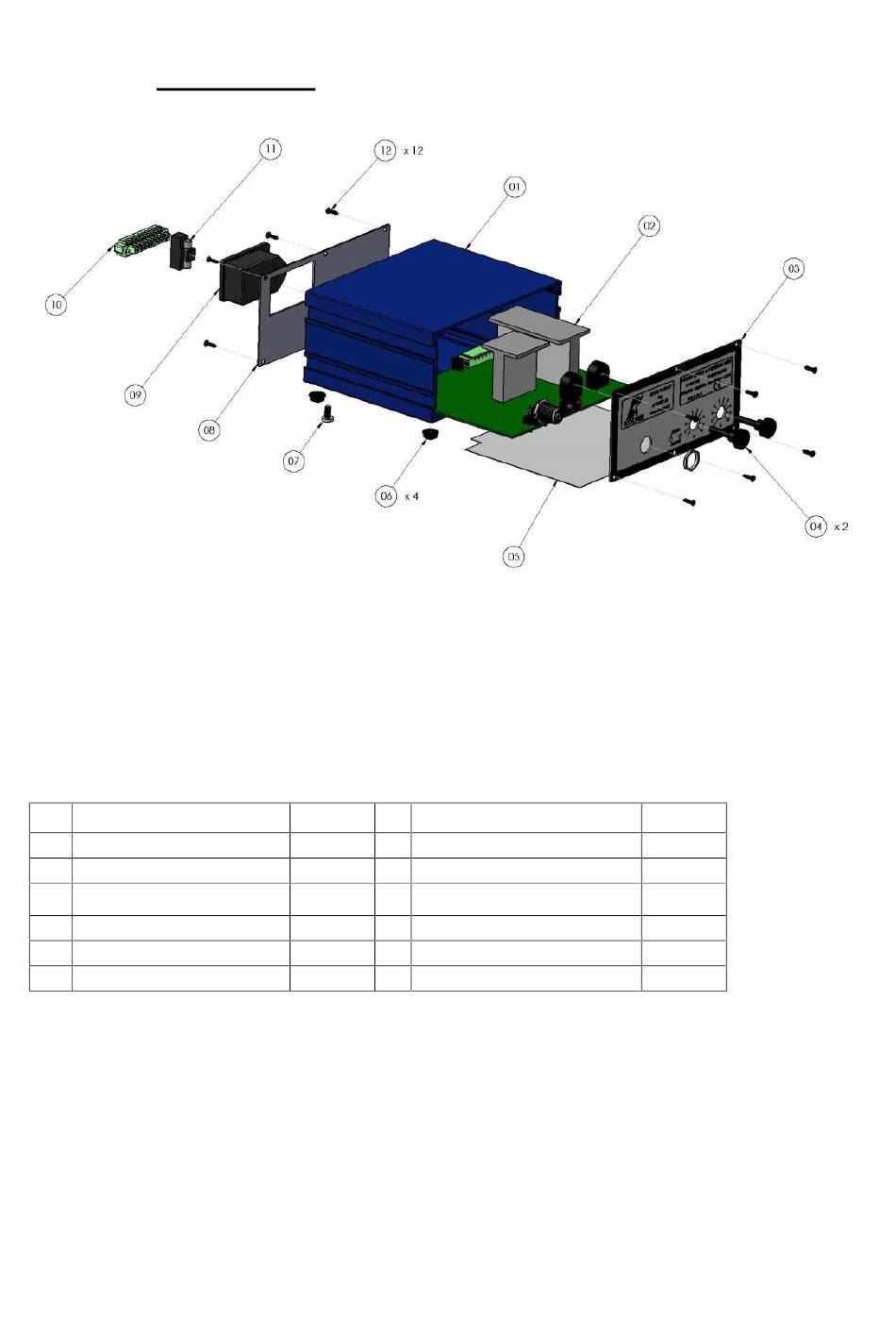

: ESPLOSO / EXPLODED VIEW
COD.
RIF
DESCRIZIONE/ DESCRIPTION
811010/VB
7
Vite/ Screw M4 x 4 mm
8
856807/T
Pannello posteriore/ Back panel
Presa con portafusibile/ Socket with
9
821605/SG
fuseholder 230V
10
800640
Connettore / Connector I/O F 10 pin
11
800653
Fusibile rapido/ Fuse 3,15 A
12
800016
Vite autofil./ Self tapping screw (12)
COD.
806635
831717/SG
800618
800102
800619
800605
