HERRAMIENTAS ESPECIALES

Las herramientas especiales apropiadas son indispensables para realizar un montaje y puesta a punto precisos. El
empleo de herramientas especiales correctas ayudará a evitar daños provocados por el uso de herramientas inadecua-
das o métodos inapropiados. La forma y el número de la pieza utilizada varía según los países, por lo que se proporcio-
nan dos tipos. Cuando realice un pedido, utilice la lista de herramientas especiales indicadas a continuación con el fin de
evitar posibles errores.
NOTA:
• Para USA y CDN, utilice el número de pieza que comience por "YM-", "YU-" o "ACC-".
• Para el resto de los países, utilice el número de pieza que comience por "90890-".
Número de pieza
YU-1135-A, 90890-01135
YU-3097, 90890-01252
YU-1256
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278
YU-1304, 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352
YU-33975, 90890-01403
YM-1423, 90890-01423
YM-01442, 90890-01442
Nombre de la herramienta/Función
Herramienta de separación del cárter
Estas herramientas se utilizan para extraer el
cigüeñal desde cualquiera de las cajas.
Calibre del cuadrante y soporte
Soporte
Estas herramientas se utilizan para comprobar en
cada una de las partes el posible descentramiento o
deformación.
Herramienta de montaje del cigüeñal
Crisol de instalación del cigüeñal
Perno de instalación del cigüeñal
Separador (instalador del cigüeñal)
Adaptador (M12)
Esta herramientas se utilizan apara montar el cárter.
Conjunto del extractor del bulón del pistón
Esta herramienta se utiliza para extraer el bulón del
pistón.
Tester del tester del radiador
Adaptador del tester del tapón del radiador
Estas herramientas se utilizan para comprobar el
sistema de refrigeración.
Llave de la tuerca de la dirección
Esta herramienta se utiliza para apretar la tuerca
anular de la dirección hasta obtener el valor
especificado.
Soporte de la barra amortiguadora
Utilice esta herramienta para extraer e instalar la
barra amortiguadora.
Montador de retenes de horquilla
Esta herramienta se utiliza cuando se instala el retén
de aceite de la horquilla.
HERRAMIENTAS ESPECIALES
1 - 23
GEN
INFO

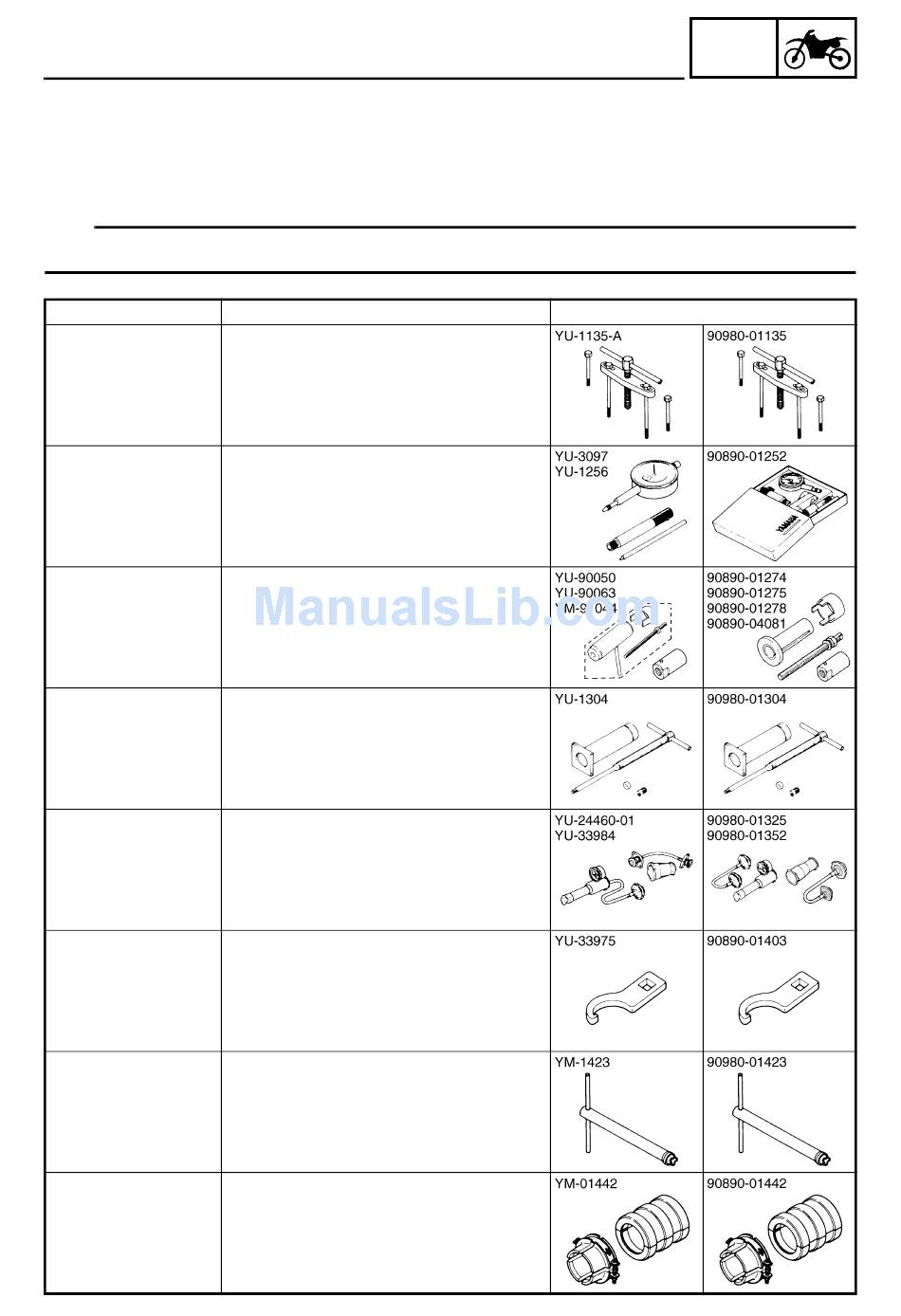

Ilustración
