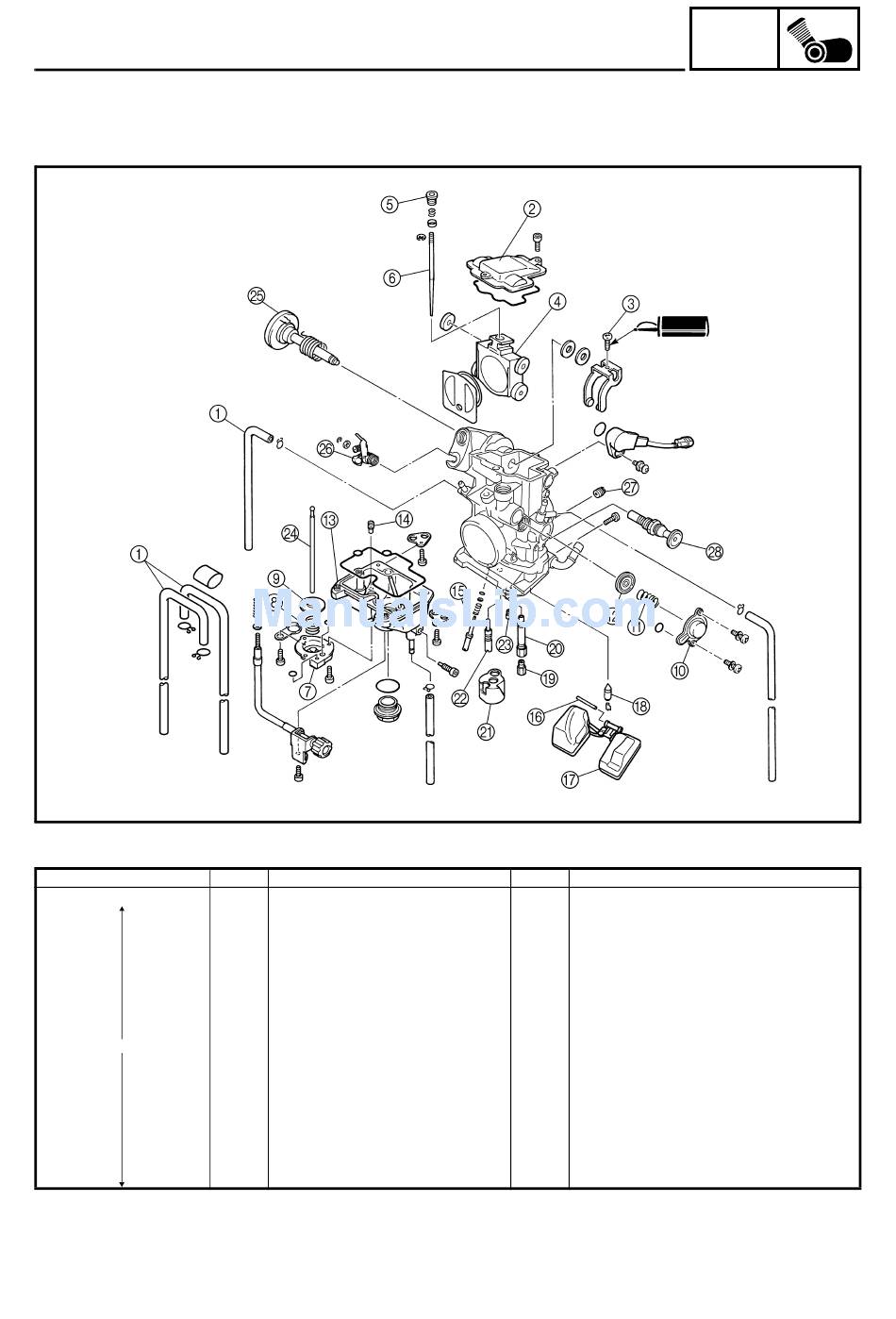

SMONTAGGIO CARBURATORE
Portata dello smontaggio:
Portata dello smontaggio
1
1 Smontaggio del carburatore
Ordine Denominazione
SMONTAGGIO CARBURATORE
1
Sfiatatoio carburatore
2
Coperchio alloggiamento leva valvola
3
Vite (albero della valvola a farfalla)
4
Valvola a farfalla
5
Fermaglio spillo
6
Spillo del getto
7
Coperchio pompa di circolazione
8
Molla
9
Diaframma (pompa di circolazione)
0
Coperchio della valvola di interruzione dell'aria
A
Molla (valvola di interruzione dell'aria)
B
Membrana (valvola di interruzione dell'aria)
C
Vaschetta
D
Getto di diffusione
E
Vite di registro del minimo
CARBURATORE
Quantità
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Fare riferimento a "PUNTI DI RIMOZIONE".
4 - 27
ENG
Osservazioni
