EC72Q000

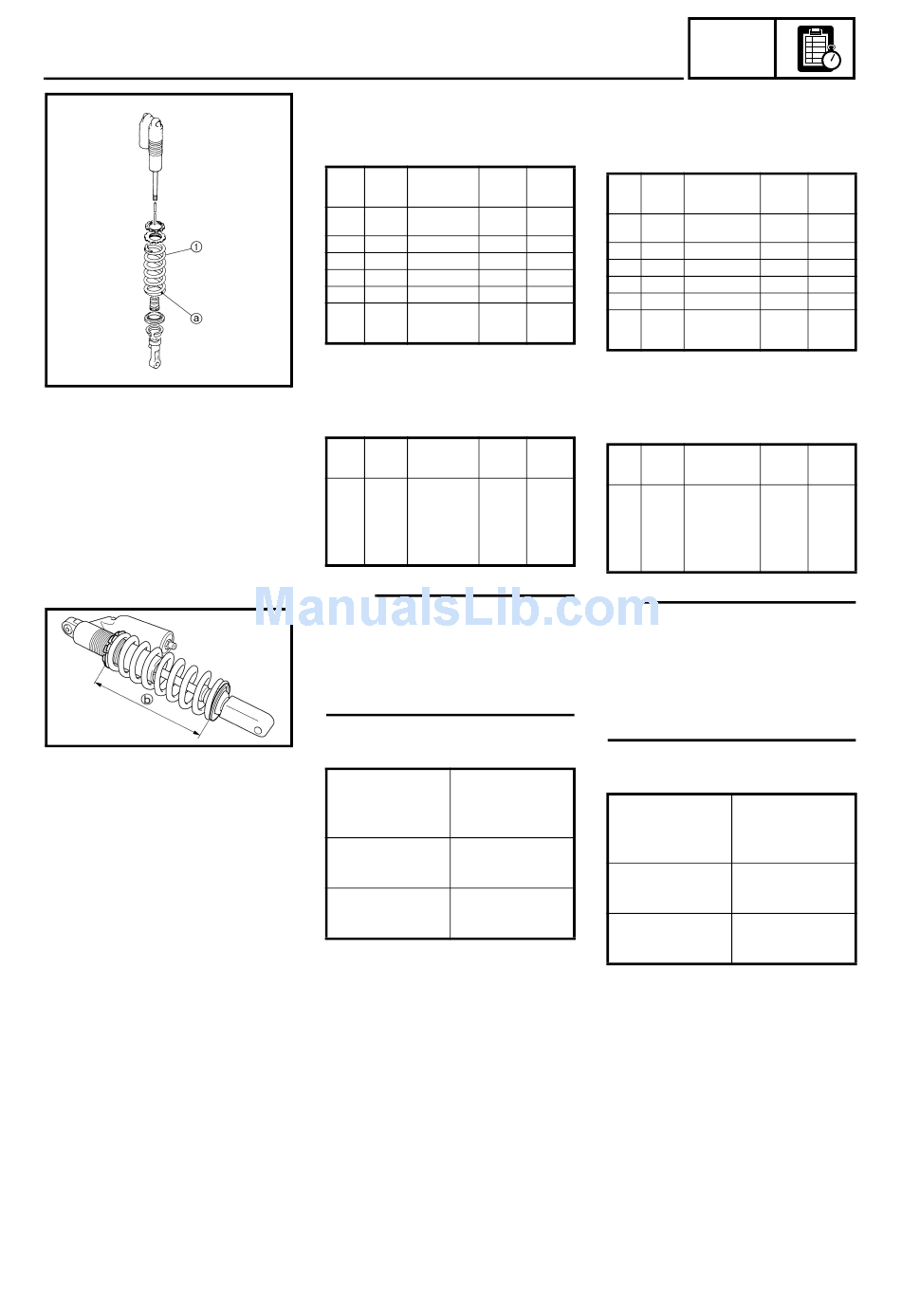

Rear shock absorber setting parts

• Rear shock spring 1

[Equal pitch spring]
SPRING I.D.
SPRING
TYPE PART COLOR/
RATE
NUMBER POINT
4.3 5UN-22212-00 Brown/1
SOFT
4.5 5UN-22212-10 Green/1
* STD 4.7 5UN-22212-20 Red/1
4.9 5UN-22212-30 Black/1
STD 5.0 5UN-22212-80 Orange/1
** STD 5.1 5UN-22212-40 Blue/1
5.3 5UN-22212-50 Yellow/1
STIFF 5.5 5UN-22212-60 Pink/1
5.7 5UN-22212-70 White/1
* For EUROPE
** For AUS, NZ and ZA
[Unequal pitch spring]
SPRING SPRING I.D.
TYPE RATE PART COLOR/
(approx.) NUMBER POINT
SOFT 4.5 5UN-22212-A0 Green/2
4.7 5UN-22212-B0 Red/2
4.9 5UN-22212-C0 Black/2
5.1 5UN-22212-D0 Blue/2
5.3 5UN-22212-E0 Yellow/2
5.5 5UN-22212-F0 Pink/2
STIFF 5.7 5UN-22212-G0 White/2
NOTE:
• The unequal pitch spring is softer
in initial characteristic than the
equal pitch spring and is difficult to
bottom out under full compression.
• The I.D. color a is marked at the
end of the spring.
• Extent of adjustment
(spring length)
EXTENT OF
SPRING FREE
ADJUSTMENT
LENGTH
260 mm 240.5 ~ 258.5 mm
(10.24 in) (9.47 ~ 10.18 in)
275 mm 255.5 ~ 273.5 mm
(10.83 in) (10.06 ~ 10.77 in)
7 - 39
SETTING
REGLAG
Pièces de réglage de l'amortisseur
arrière
• Ressort d'amortisseur arrière 1
[Ressort à pas égal]
SPRING
FREE
Constante
Type
LENGTH
du ressort
260
4,3
260
MOU
4,5
260
* STD 4,7
260
4,9
260
STD 5,0
260
** STD 5,1
260
5,3
260
DUR 5,5
260
5,7
* EUROPE
** AUS, NZ et ZA
[Ressort à pas inégal]
SPRING
Constante
FREE
Type du ressort
LENGTH
(approx.)
275
MOU 4,5
275
4,7
275
4,9
275
5,1
275
5,3
275
5,5
275
DUR 5,7
N.B.:
• Le ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totable.
• Le repère de couleur a est indiquée à
l'extrémité du ressort.
• Longueur de réglage
(longueur de ressort)
LONGUEUR DE
b
RESSORT
LIBRE
260 mm (10,24 in)
275 mm (10,83 in)
T U N
Repere de
Numéro de pièce Longueur
couleur/
de ressort de ressort
point
5UN-22212-00 Brun/1 260
5UN-22212-10 Vert/1 260
5UN-22212-20 Rouge/1 260
5UN-22212-30 Noir/1 260
5UN-22212-80 Orange/1 260
5UN-22212-40 Bleu/1 260
5UN-22212-50 Jaune/1 260
5UN-22212-60 Rose/1 260
5UN-22212-70 Blanc/1 260
Repere de
Numéro de pièce Longueur
couleur/
de ressort de ressort
point
5UN-22212-A0 Vert/2 275
5UN-22212-B0 Rouge/2 275
5UN-22212-C0 Noir/2 275
5UN-22212-D0 Bleu/2 275
5UN-22212-E0 Jaune/2 275
5UN-22212-F0 Rose/2 275
5UN-22212-G0 Blanc/2 275
LONGUEUR DE
REGLAGE b
240,5 à 258,5 mm
(9,47 à 10,18 in)
255,5 à 273,5 mm
(10,06 à 10,77 in)
