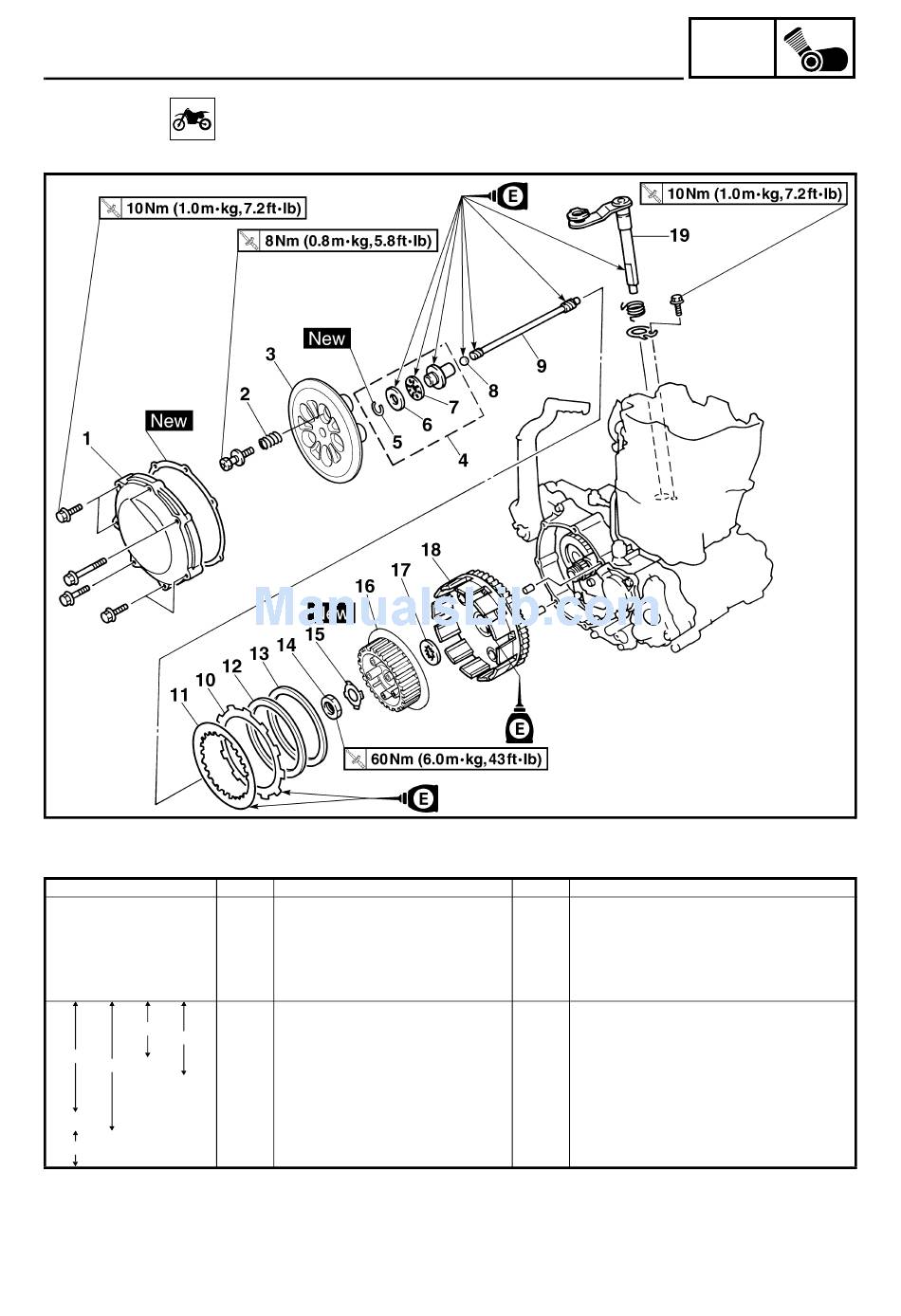

FRIZIONE
Portata dello smontaggio:
Portata dello smontaggio
Preparazione per lo smontaggio
3
4
1
2
1
1 Asta di punteria 1, 2 e alberino della leva spingente
3 Rimozione disco conduttore e disco condotto
Ordine Denominazione
RIMOZIONE FRIZIONE
Scaricare l'olio motore.
Pedale del freno
Cavo della frizione
1 Carter frizione
2 Molla della frizione
3 Piatto spingidisco
4 Asta di punteria 1
5 Anello elastico di arresto
6 Rondella
7 Cuscinetto
8 Sfera
9 Asta di punteria 2
FRIZIONE
2 Smontaggio asta di punteria 1
4 Rimozione della trasmissione primaria
Quantità
Fare riferimento al paragrafo "SOSTITUZIONE
DELL'OLIO MOTORE" nel CAPITOLO 3.
Fare riferimento al paragrafo "RIMOZIONE DEL
MOTORE".
Scollegare dal lato motore.
1
5
1
1
1
1
1
1
1
4 - 119
ENG
Osservazioni
