Consignes UL pour le montage en rack
Les consignes UL (« Underwriters Laboratories ») suivantes concernent l'installation de
l'équipement dans un rack :
ATTENTION :
• Température ambiante élevée — En cas d'installation de l'équipement dans
un rack fermé ou composé de plusieurs unités, la température du rack peut être
supérieure à la température ambiante. Par conséquent, il est préférable d'installer
l'équipement dans un environnement qui respecte la température ambiante
maximale (Tma) spécifiée par Extron.
• Réduction du flux d'air — Si l'équipement est installé dans un rack, veillez à ce
que le flux d'air nécessaire pour un fonctionnement sécurisé de l'équipement soit
respecté.
• Charge mécanique — Installez l'équipement en rack de manière à éviter toute
situation dangereuse causée par le déséquilibre de la charge mécanique.
• Surcharge électrique — Lorsque vous connectez l'équipement au circuit
d'alimentation, observez la connexion de l'équipement et étudiez les effets
possibles d'une surcharge du circuit sur les protections contre les surintensités
et les conducteurs d'alimentation. Consultez à cet égard les indications de la
plaque d'identification de l'équipement.
• Mise à la terre — Assurez-vous que l'équipement est correctement mis à la
terre. Accordez une attention particulière aux connexions électriques autres que
les connexions directes au circuit de dérivation (ex. : les multiprises).

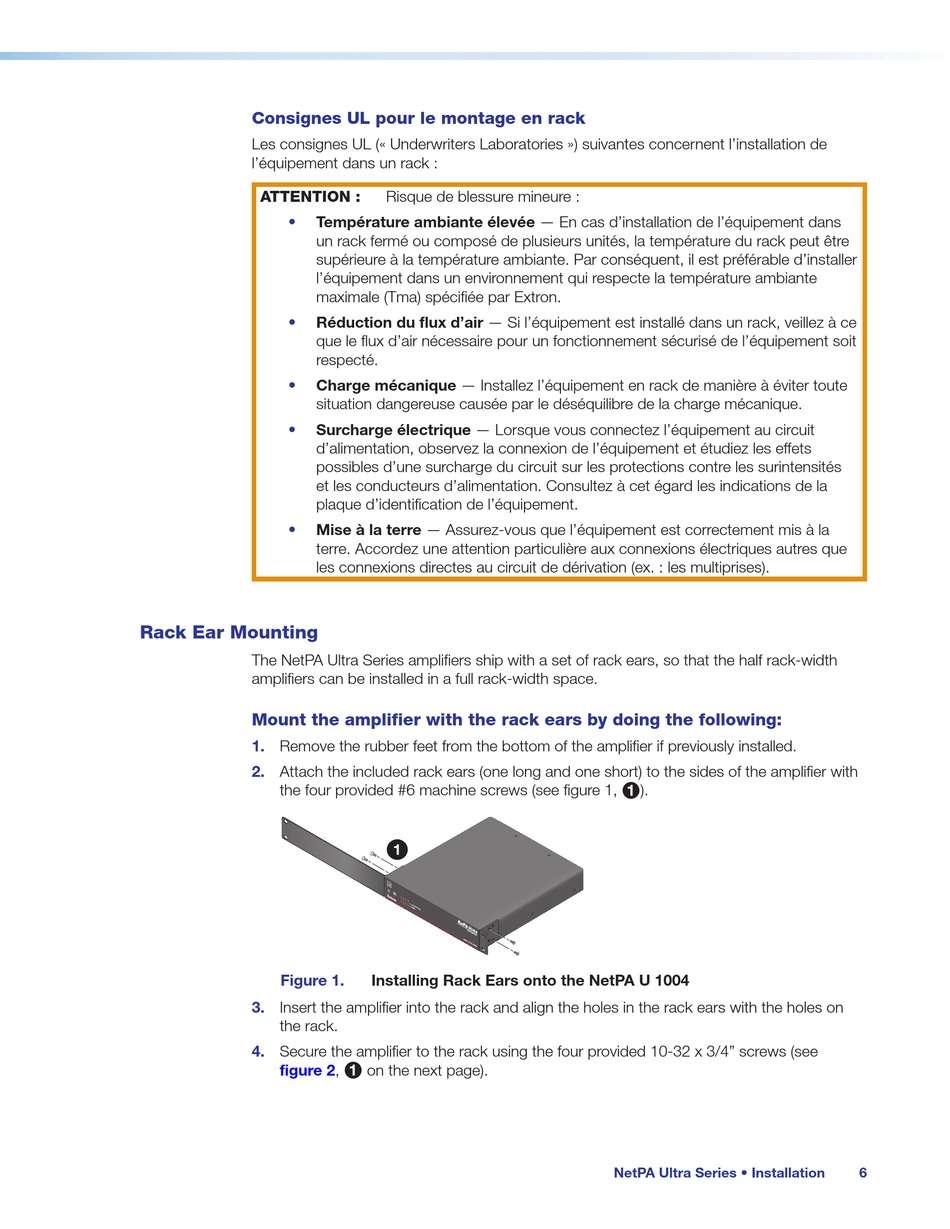

Rack Ear Mounting

The NetPA Ultra Series amplifiers ship with a set of rack ears, so that the half rack-width
amplifiers can be installed in a full rack-width space.
Mount the amplifier with the rack ears by doing the following:
1. Remove the rubber feet from the bottom of the amplifier if previously installed.
2.
Attach the included rack ears (one long and one short) to the sides of the amplifier with
the four provided #6 machine screws (see figure 1,
Figure 1.
3. Insert the amplifier into the rack and align the holes in the rack ears with the holes on
the rack.
4. Secure the amplifier to the rack using the four provided 10-32 x 3/4" screws (see
figure 2,
Risque de blessure mineure :
1
Installing Rack Ears onto the NetPA U 1004
on the next page).
1
).
1
NetPA Ultra Series • Installation 6
