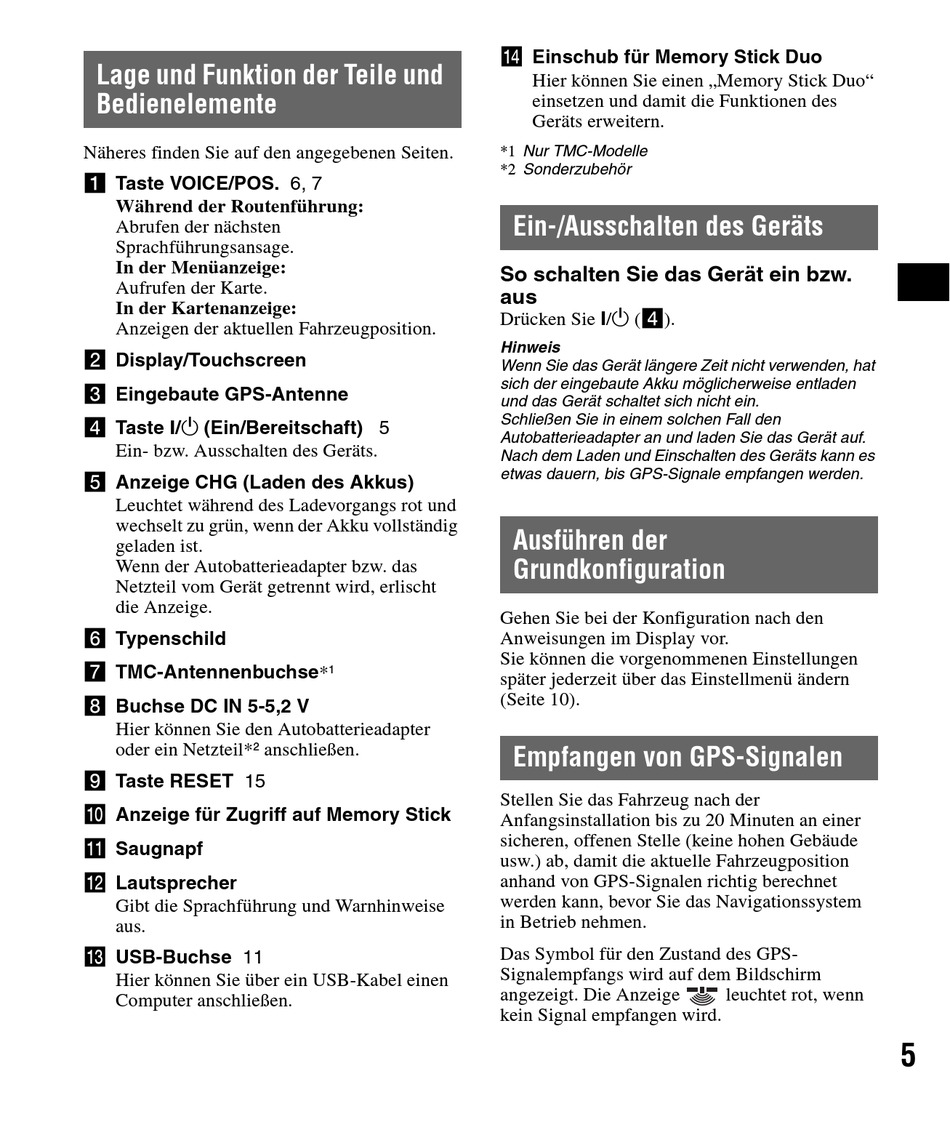

Lage und Funktion der Teile und
Bedienelemente
Näheres finden Sie auf den angegebenen Seiten.
a Taste VOICE/POS. 6, 7
Während der Routenführung:
Abrufen der nächsten
Sprachführungsansage.
In der Menüanzeige:
Aufrufen der Karte.
In der Kartenanzeige:
Anzeigen der aktuellen Fahrzeugposition.
b Display/Touchscreen
c Eingebaute GPS-Antenne
d Taste ?/1 (Ein/Bereitschaft) 5
Ein- bzw. Ausschalten des Geräts.
e Anzeige CHG (Laden des Akkus)
Leuchtet während des Ladevorgangs rot und
wechselt zu grün, wenn der Akku vollständig
geladen ist.
Wenn der Autobatterieadapter bzw. das
Netzteil vom Gerät getrennt wird, erlischt
die Anzeige.
f Typenschild
g TMC-Antennenbuchse*
h Buchse DC IN 5-5,2 V
Hier können Sie den Autobatterieadapter
oder ein Netzteil*
2
i Taste RESET 15
j Anzeige für Zugriff auf Memory Stick
k Saugnapf
l Lautsprecher
Gibt die Sprachführung und Warnhinweise
aus.
m USB-Buchse 11
Hier können Sie über ein USB-Kabel einen
Computer anschließen.
1
anschließen.
n Einschub für Memory Stick Duo
Hier können Sie einen „Memory Stick Duo"
einsetzen und damit die Funktionen des
Geräts erweitern.
*1 Nur TMC-Modelle
*2 Sonderzubehör
Ein-/Ausschalten des Geräts
So schalten Sie das Gerät ein bzw.
aus
Drücken Sie ?/1 (4).
Hinweis
Wenn Sie das Gerät längere Zeit nicht verwenden, hat
sich der eingebaute Akku möglicherweise entladen
und das Gerät schaltet sich nicht ein.
Schließen Sie in einem solchen Fall den
Autobatterieadapter an und laden Sie das Gerät auf.
Nach dem Laden und Einschalten des Geräts kann es
etwas dauern, bis GPS-Signale empfangen werden.
Ausführen der
Grundkonfiguration
Gehen Sie bei der Konfiguration nach den
Anweisungen im Display vor.
Sie können die vorgenommenen Einstellungen
später jederzeit über das Einstellmenü ändern
(Seite 10).

Empfangen von GPS-Signalen

Stellen Sie das Fahrzeug nach der
Anfangsinstallation bis zu 20 Minuten an einer
sicheren, offenen Stelle (keine hohen Gebäude
usw.) ab, damit die aktuelle Fahrzeugposition
anhand von GPS-Signalen richtig berechnet
werden kann, bevor Sie das Navigationssystem
in Betrieb nehmen.
Das Symbol für den Zustand des GPS-
Signalempfangs wird auf dem Bildschirm
angezeigt. Die Anzeige
kein Signal empfangen wird.
leuchtet rot, wenn
5
