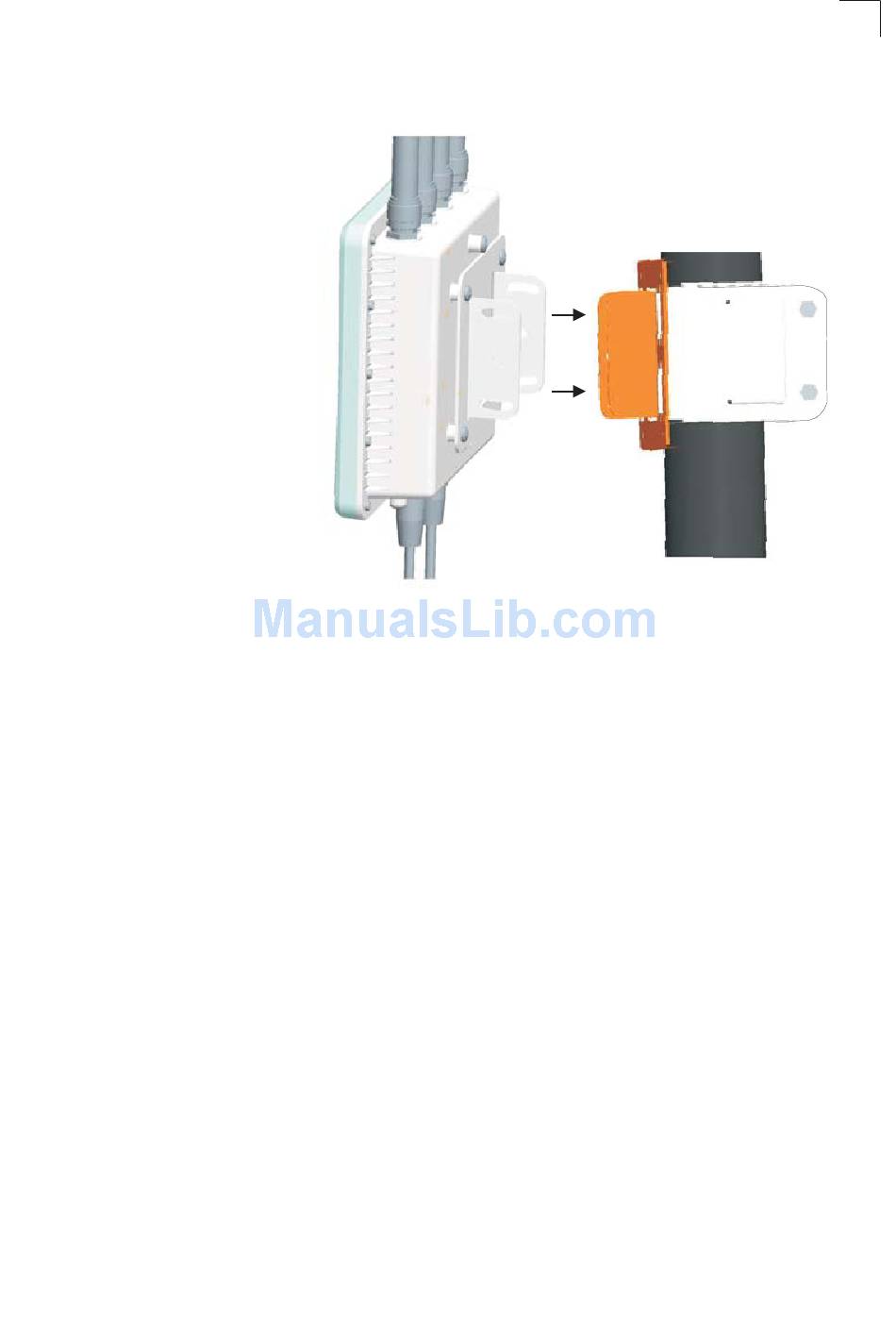

5. Befestigen Sie die Bridge mit Halter an der am Mast angebrachten Platte.
Befestigen Sie die drahtlose Bridge mit den beigefügten Muttern an der Halterung.
Berücksichtigen Sie dabei die Ausrichtung der Antennenpolarisierung; alle
Antennen in einem Link müssen mit derselben Polarisierung montiert werden.
Verwenden der Halterung für Wandmontage
Montieren Sie das Gerät anhand folgender Schritte mit der Halterung für
Wandmontage an eine Wand:
Die Halterung für Wandmontage ist nicht dafür vorgesehen, dass die
Achtung:
integrierte Antenne der drahtlosen Bridge ausgerichtet werden kann. Sie
ist für die Geräteverwendung mit einer externen Antenne gedacht.
1. Befestigen Sie die Halterung immer so an eine Wand, dass die flache Seite
glatt an der Wand anliegt (siehe folgende Abbildung).
Verwenden der Halterung für Wandmontage
D
D-3
